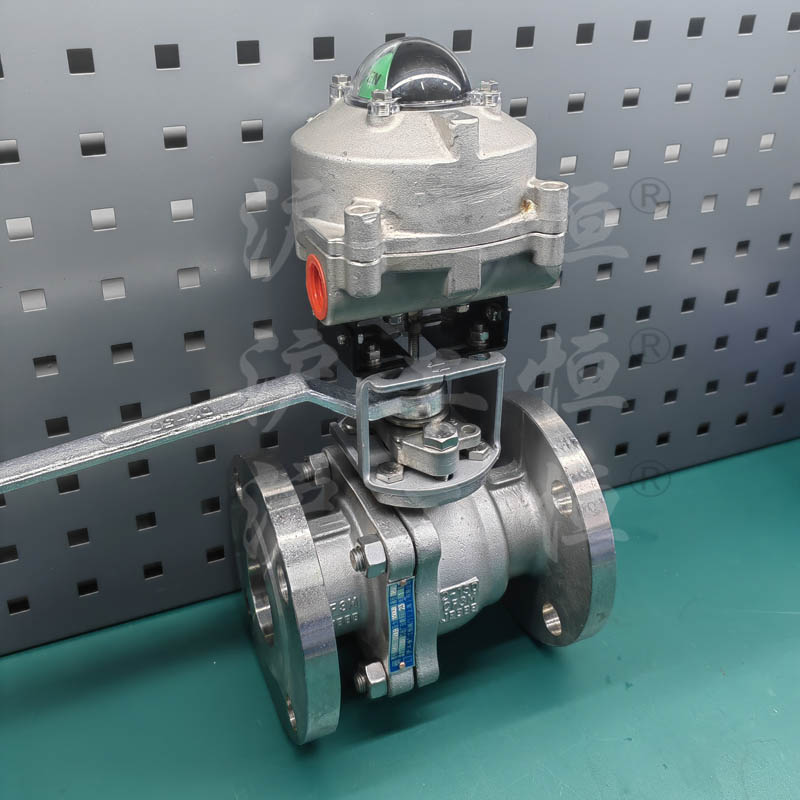

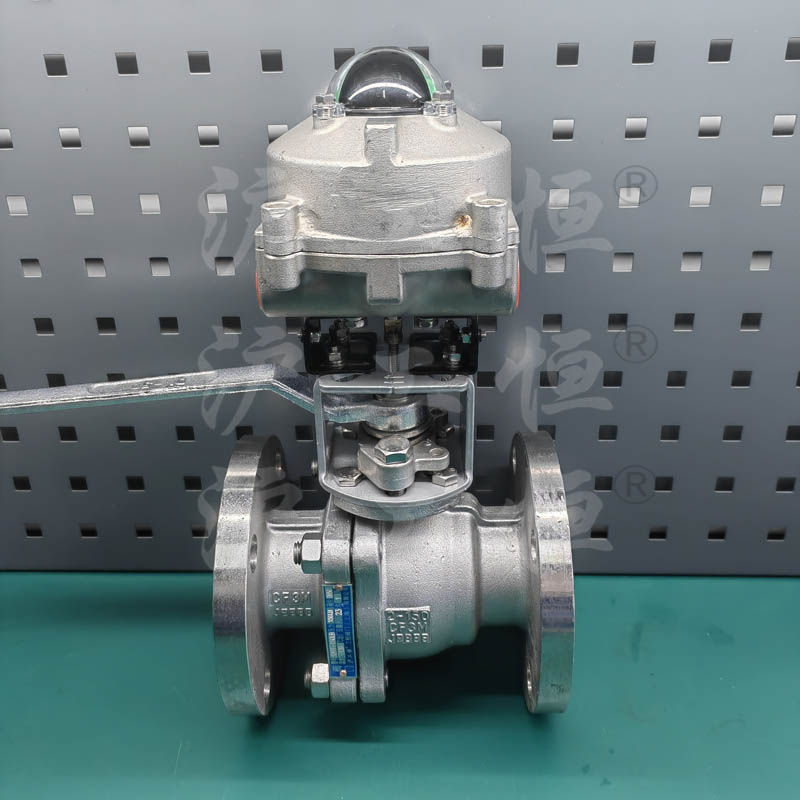

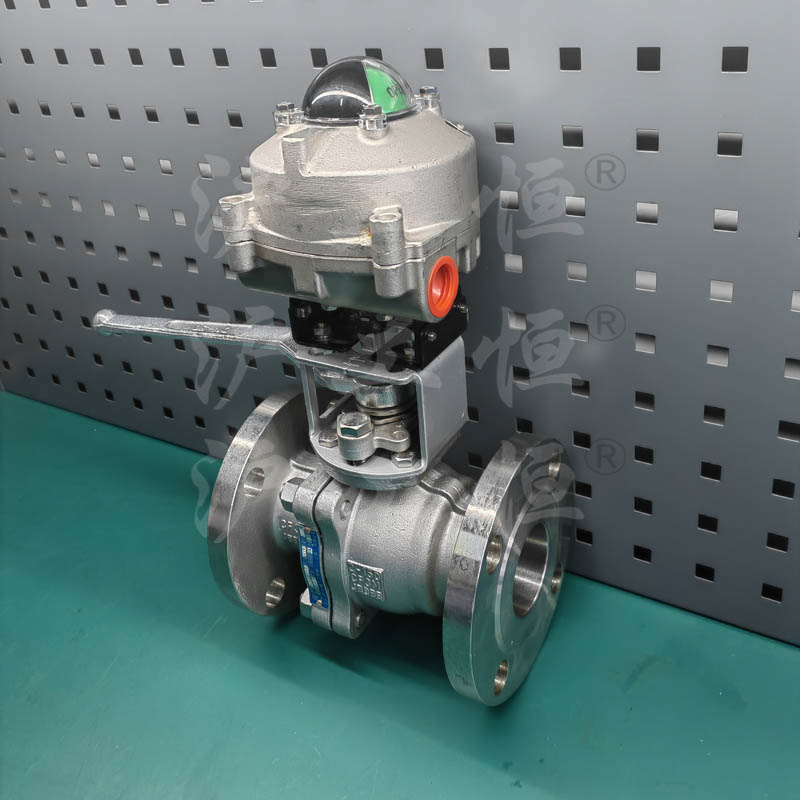

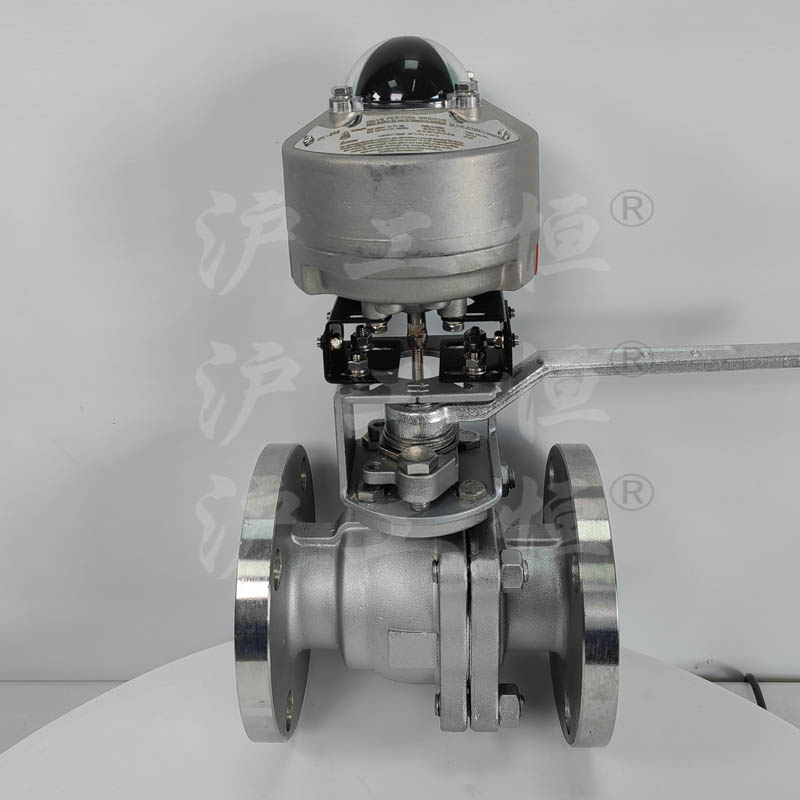

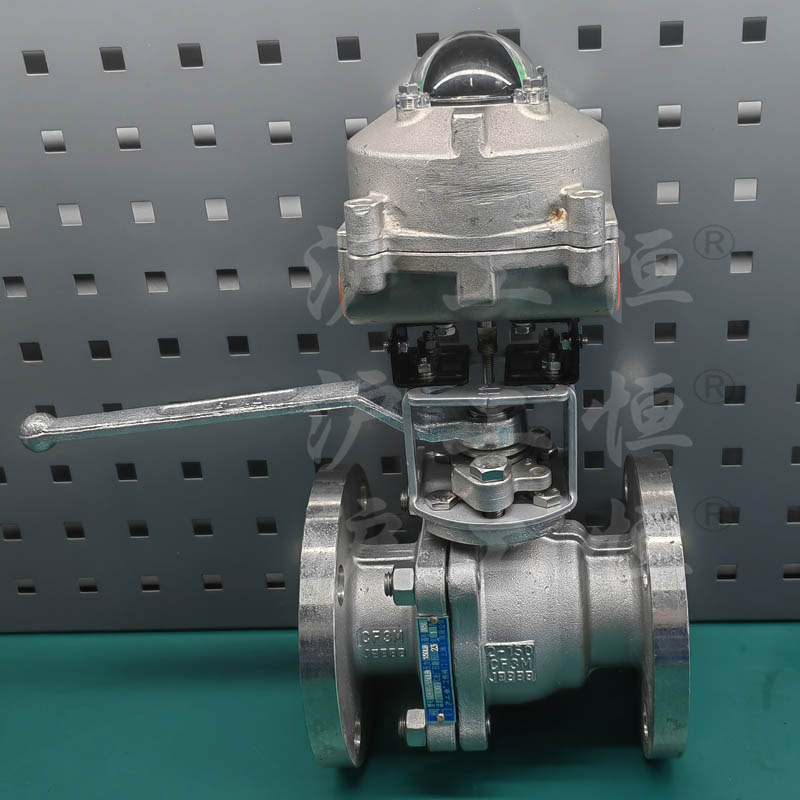

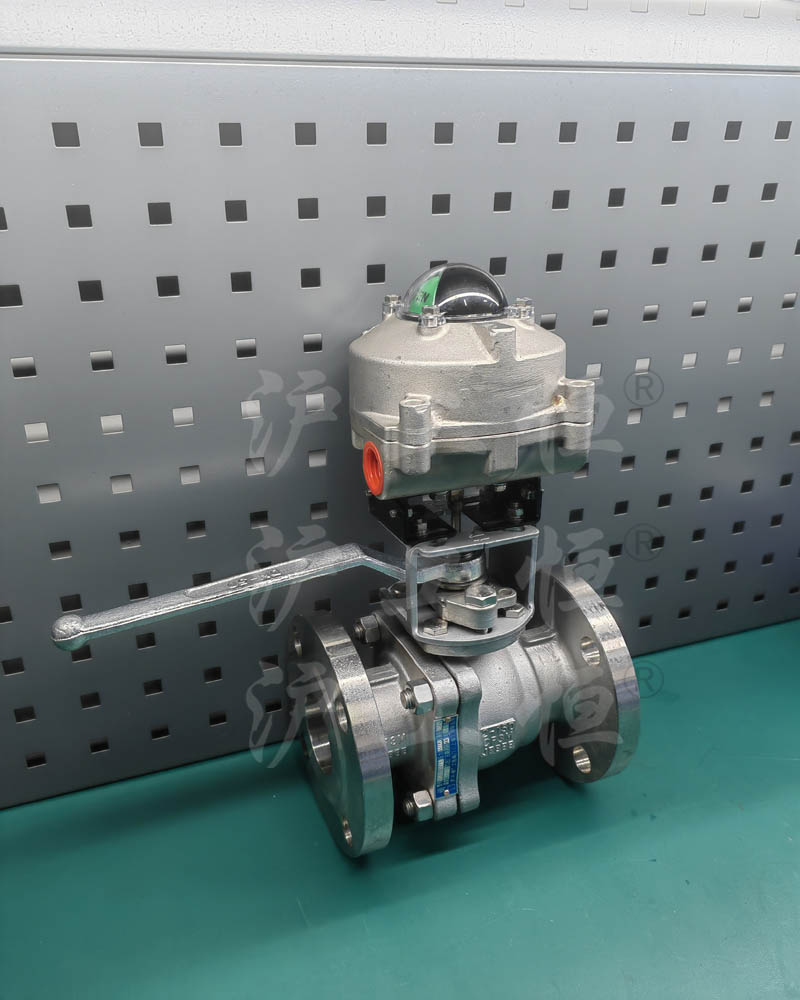

不锈钢防爆手动信号球阀 带信号反馈装置法兰式
日期：2023/04/21
浏览：
品牌
产品特性
连接形式
结构形式
3C阀门类别
公称通径
适用介质
压力环境
工作温度
常温
驱动方式
零部件及配件
类型(通道位置)
作用对象
可售卖地
用途
材质
手动信号反馈球阀
参数
名称:型号: XQ11F-16P品牌: 浙江上欧公称通径: DN15 DN100mm ;公称压力: PN1.6 PN2.5Mpa;适用温度: -20℃ 150℃;阀体材质:铸钢、不锈钢;适用介质: 水、油品、气体类; 其他名称：信号反馈球阀 信号反馈内螺纹球阀 信号反馈法兰球阀 信号反馈手动球阀 信号反馈气动球阀 信号反馈电动球阀概述
XQ11F-16P由不锈钢螺纹球阀与ALS/APL系列信号反馈器(限位开关箱)组成，在开启或关闭位置以开关量时将信号信号输出，被程控器接受或计算机寻访采样，确认后执行下一程序。工作原理
ALS系列阀门限位开关箱检测的阀位转角位移，通过轴连接件或反馈杆使传动产生旋转，让凸轮触动微型开关，从而使开关组件的触点闭合或断开，通过接线端子向外部传送开关量信号，并通过指票器就是显示。限位开关特点
质量可靠：在ISO9001质量保证体系下组织生产，使产品性能稳定、质量可靠。外型美观：精密压铸铝合金壳体，粉末涂层，外型美观，有很强的机械强度和防腐能力。现场指示：控制阀开关位置通过指示器现场就地指示。安装便：支架连接孔设计合理，安装方便。调整简单：快速置位凸轮，通过花键轴和弹簧安装，可不用工具360°调整至工作位置。限位开关技术参数
防护等级：IP65（本质安全型）IP67（外壳防护型）触点容量：6A/24VDC（直流）10A/220VAC（流）环境温度：-35℃～ +70℃接线端口：2-G1/2"放置角度：0°～90 °角行程0°～180 °（可调）位置指示：开—黄，关—红适用工况
船舶管路系统：如燃油、供水、蒸汽、冷却、发动机等。化工管路系统：如容器、换热器、混合器、气液、干燥、反应等。石化管路系统：如石油汽开采、原油开采、石油提炼、输送、分离等。提炼管路系统：抗生素发酵、浓缩、植物油、沥青、在生能源等。
