不锈钢粉体取样阀-柱塞式取样阀-不锈钢法兰采样

日期：2022/05/06 浏览：

品牌 :	沪工恒	型号 :	柱塞式取样阀
材质 :	不锈钢	连接形式 :	焊接
公称通径 :	DN15-DN50	适用介质 :	水、油品、蒸汽、及某些腐
压力环境 :	常压	工作温度 :	常温
标准 :	国标	流动方向 :	单向
驱动方式 :	手动	零部件及配件 :	阀杆
用途 :	采样	类型(通道位置) :	直通式
密封材料 :	软密封

产品详情
Product details

基本信息
·
材质：碳钢、不锈钢

通径范围：DN15-DN50

流体方向：直通

密封材料：聚四氟乙烯、柔性

连接方式：焊接

驱动方式：手动

用途：水、油品、蒸汽、及某些腐蚀性液体等

规格：DN15-50

加工定制：否
·
　

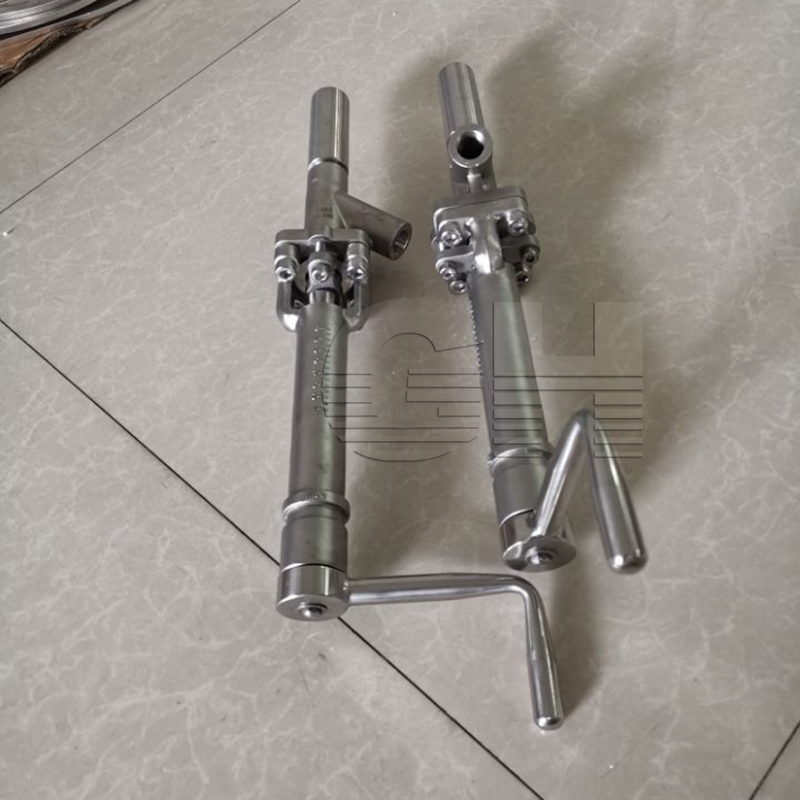

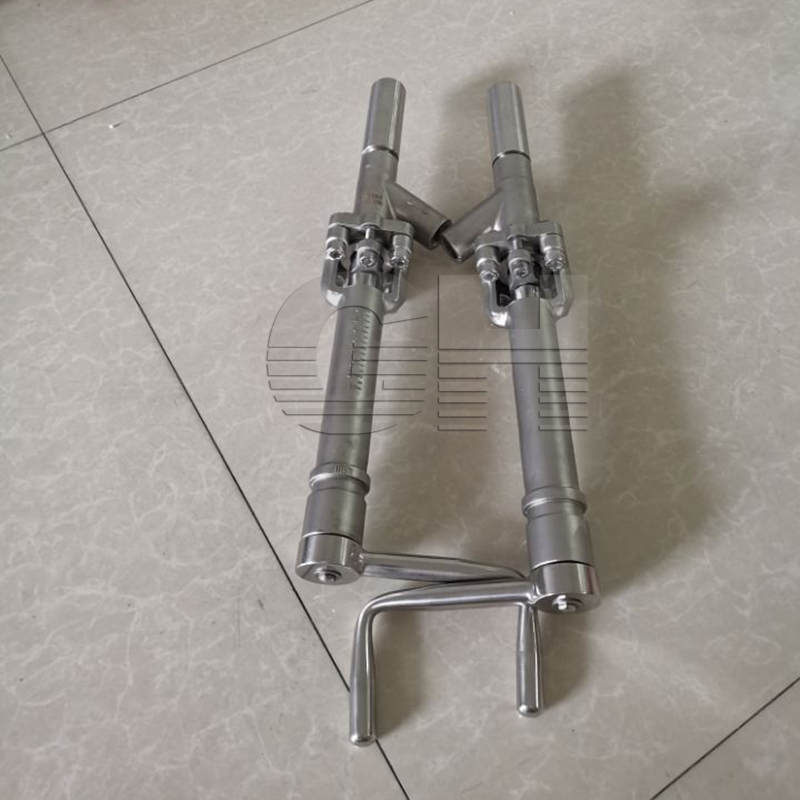

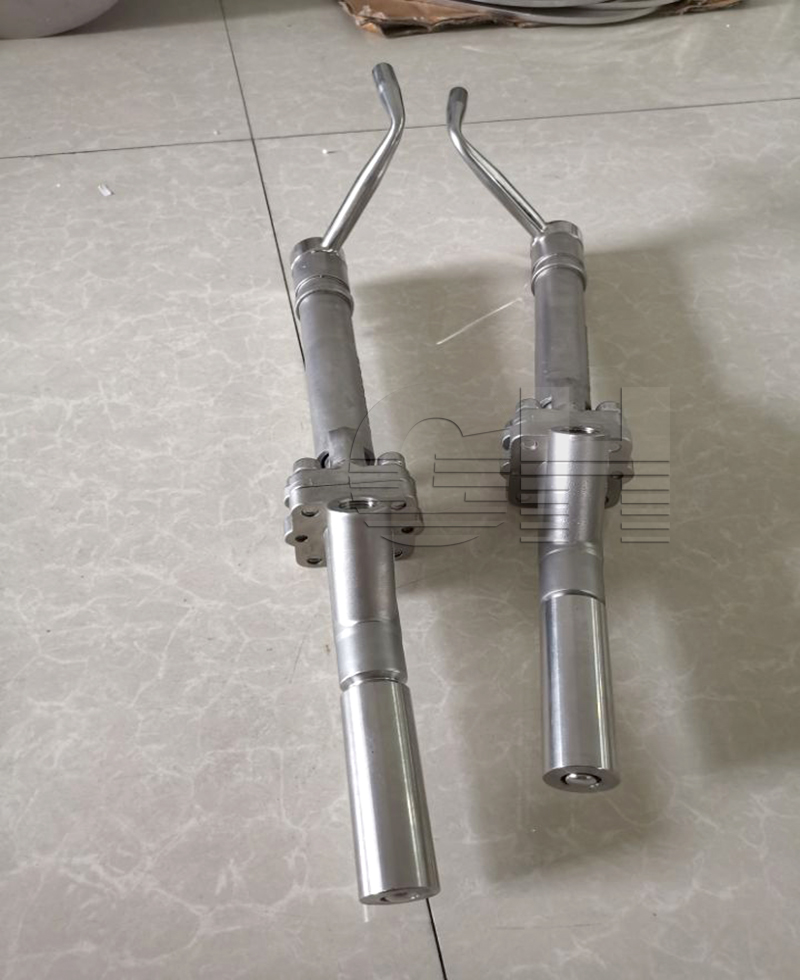

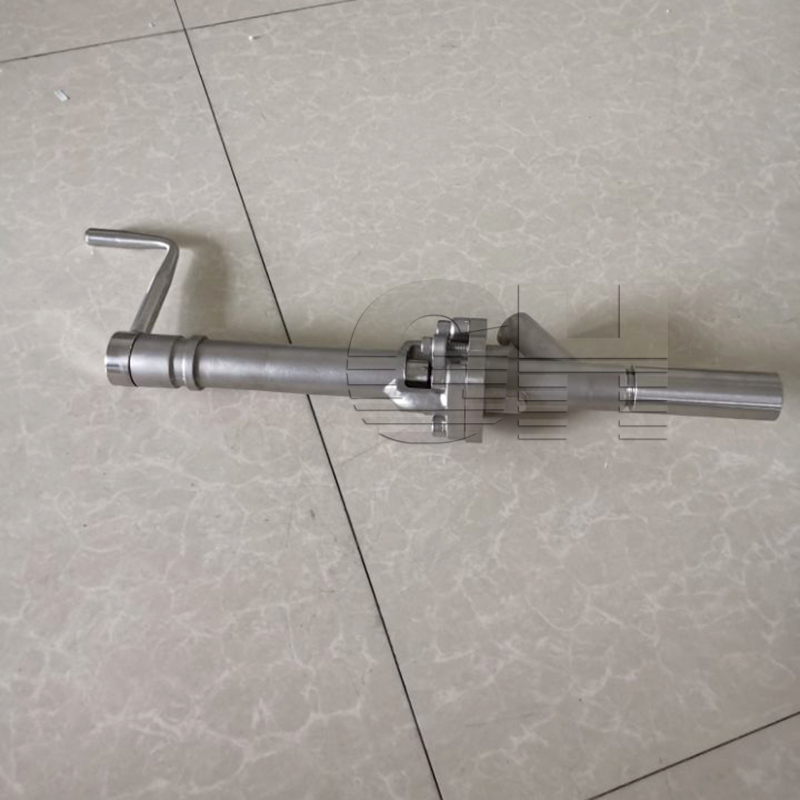

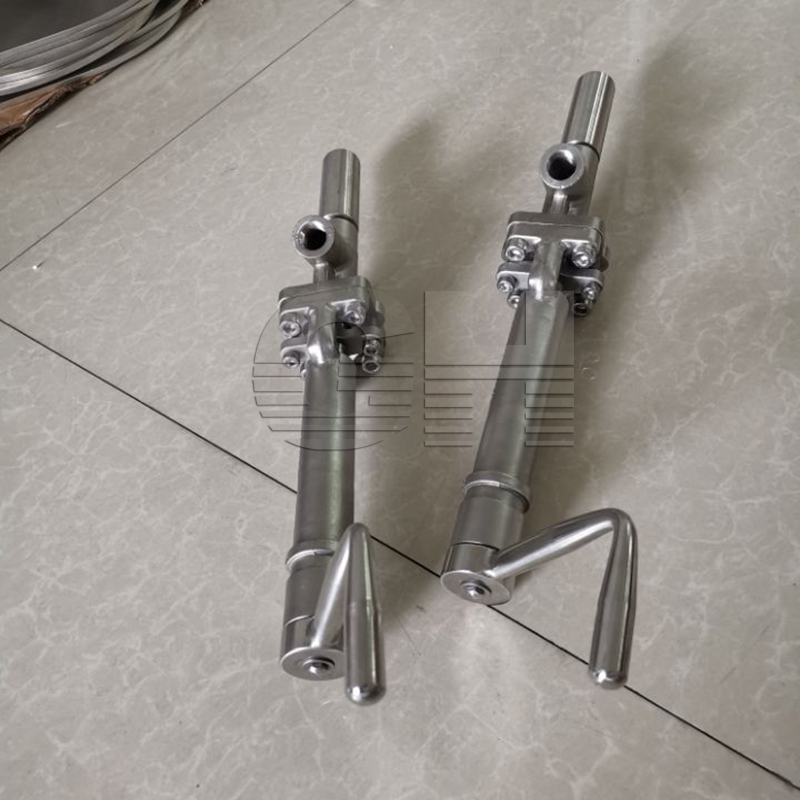

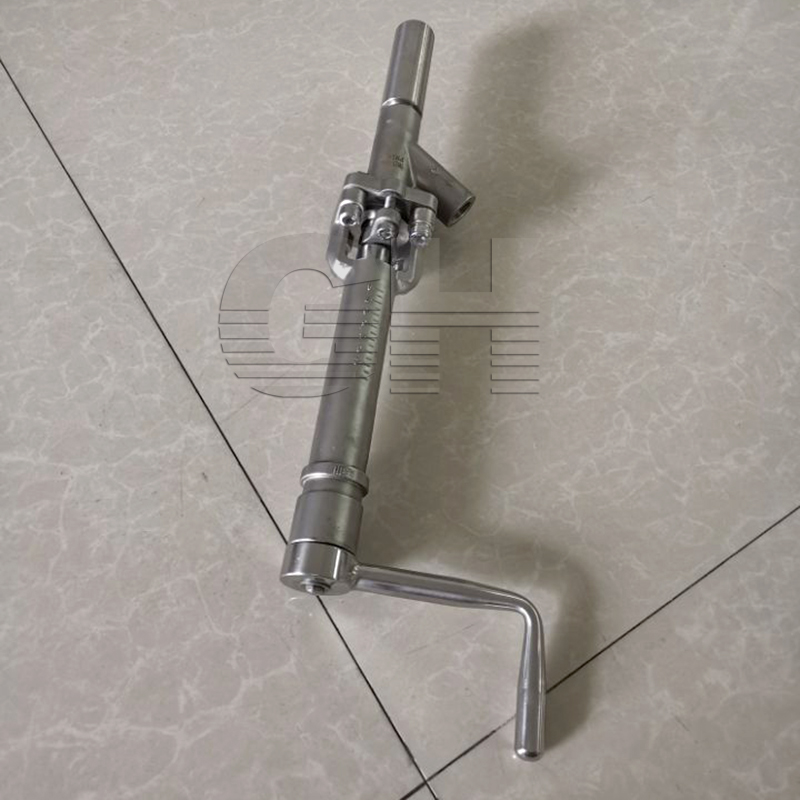

柱塞式取样阀
柱塞式取样阀产品概述
　　柱塞式取样阀是由阀体、阀盖、阀杆、柱塞、孔架、密封环、手轮等零件组成。当手轮旋转，通过阀杆带动柱塞在孔架中间上下往复运动来完成阀门的开启与关闭功能。在阀门中柱塞与密封环间采用过盈配合，通过调节压盖中法兰螺栓，使密封环压缩所产生的侧向力与阀体中孔面及柱塞外圆密封，从而保证了阀门的密封性，杜了内外泄漏、同时阀门开启力矩小，能实现阀门迅速开启和关闭。

柱塞式取样阀产品特点
　　柱塞式取样阀特别适用于结晶反应釜取样阀门，是化工企业生产，特料检验是否到达要求而特别设计的。柱塞式取样阀密封温度可达230℃、550℃,可根据安装需要设计外塞露长度，确保容器取样口粘度大的物料不堵，是一种较理想的了取样装置。该材料可选择304、316L、2205。

柱塞式取样阀产品原理
　　由于柱塞表面经过高精度外圆磨床加工而成。密封环采用弹性强、耐磨性高的无毒新型密封材料，所以密封可靠，经久耐用。从而提高了柱塞阀的使用寿命。

柱塞式取样阀技术参数：
　　成品尺寸：DN15-50
　　工作压力：PN16
　　工作温度：230℃-550℃（根据使用条件）
　　隔膜材料：PTFE石墨
　　阀体材料：A105/304/316L/2205
　　接口方式：螺纹、法兰
　　结构形式：双密封结构，无死角
　　产品广泛应用于水处理设备、化工设备、石化设备、石油设备、造纸设备、采矿设备、电力设备配套、液化气设备、食品设备、制药设备、给排水设备、机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备。
