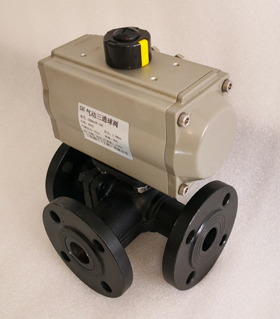

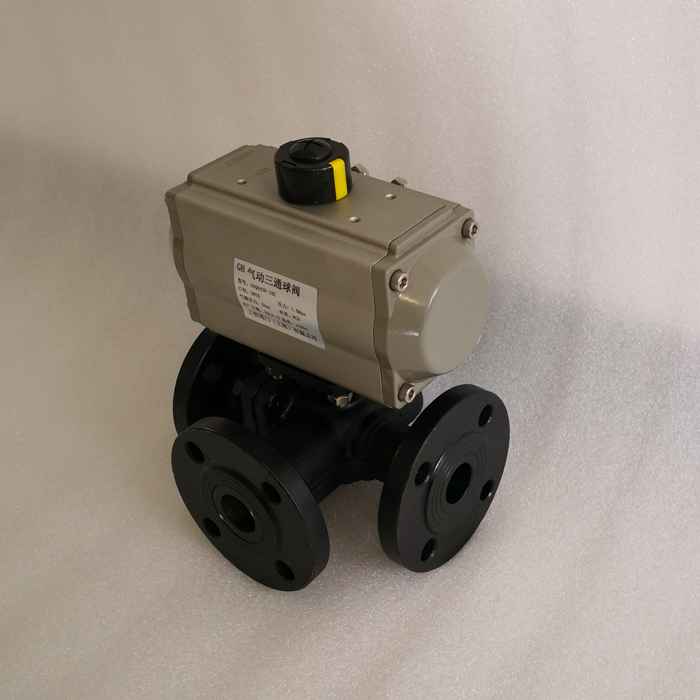

T型Q645F法兰式高平台气动三通球阀

产品介绍：
T型Q645F法兰式高平台气动三通球阀在结构上采用一体化结构，四面阀座的密封型式，法兰联接少，可靠性高，设计实现了轻量化。也能实现管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。气动阀门结构紧凑、启闭迅速、流道畅通、流体阻力小。气动球阀密封性能好：利用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封。一阀多用：任一通口可用作入口而无泄漏，三通既可制成L型通口，也可制成T型通口。维修方便：在系统卸压后，无需拆下整个阀体就可进行检查和维修。阀门广泛适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体。

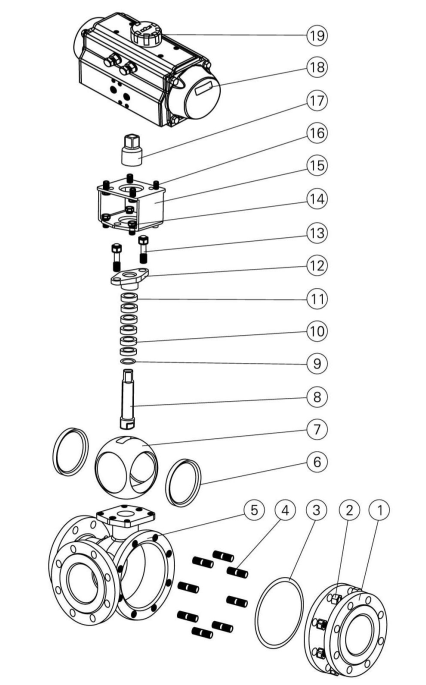

结构特点及用途：
1、结构紧凑、启闭快、流道畅通、流体阻力小。
2、密封性能好：利用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封。
3、一阀多用：任一通口可用作入口而无泄漏，三通既可制成L型通口，也可制成T型通口。
4、维修方便：在系统卸压后，无需拆下整个阀体就可进行检查和维修。
5、泛适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体。

三通球阀介质流向原理：

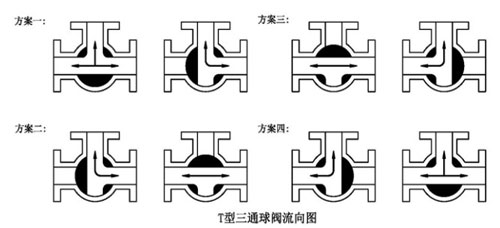

三通球阀T型介质流通方向见下图

主要性能范围：



技术规范：

※注：系列球阀结构长度及连接法兰尺寸可根据用户要求设计。



注：系列球阀主要零部件及密封圈的材质可根据实际工况条件或用户要求设计选用。

阀门气动执行器性能介绍：
1、齿轮齿条双活塞对称结构设计，动作快速平稳，精度高，输出功率大，通过简单的改变活塞装配位置可反方向旋转。
2、挤压的铝合金缸体，经精加工的内孔和外部表面进行硬质阳极氧化处理（特殊情况下阳极氧化+特氟隆涂层），使用寿命更长，摩擦系数低。
3、一体式设计，所有的双作用和单作用执行器型号，都具有相同的缸体和端盖，很方便通过加装弹簧或拆除弹簧来改变作用方式。
4、组合式预符荷弹簧组，不论在装配过程或使用现场中，都能方便而的安装或增减弹簧数量。
5、外部侧面两个单独调节螺钉对于已安装在阀门上的执行器更是方便，调节阀开和阀关位置，如需全行程调节时则另外在两个端盖处配置较长调节螺钉。
6、多功能位置指示器，现场可视化指示，符合VID/VIE3845、NAMUR标准槽，能安装并输出所有附件，如限位开关盒、电气定 位 器、位置传感器（倍加福、图尔克）。
7、气源接口符合NRMAR标准，可直接安装NUMAR标准电磁阀。
8、齿条背面的复合材料轴瓦和活塞导向环以及输出轴的轴承等为防止金属对金属的摩擦，并且增加润滑,使其低摩擦、长寿命。
9、所有的紧固件均采用不锈钢材料，长期抗腐蚀。
10、连接部分符合全新国际标准规范ISO5211，DIN3337（F03-F25）使产安装具有互换性、通用性。
