气动小流量调节阀不锈钢硬密封型微小流量控制阀

日期：2023/04/24 浏览：

品牌

沪工恒

驱动方式

气动

连接形式

螺纹

特殊功能

防爆

零部件及配件

三联件

形态

针式

适用介质

气体

结构形式

单座型

流动方向

单向

密封形式

硬密封型

规格

DN3-DN25

数量

390

颜色

蓝色

标准

国标

可售卖地

北京;天津;河北;山西;内蒙古;辽宁;吉林;黑龙江;上海;江苏;浙江;安徽;福建;江西;山东;河南;湖北;湖南;广东;广西;海南;重庆;四川;贵州;云南;西藏;陕西;甘肃;青海;宁夏;新疆

材质

不锈钢

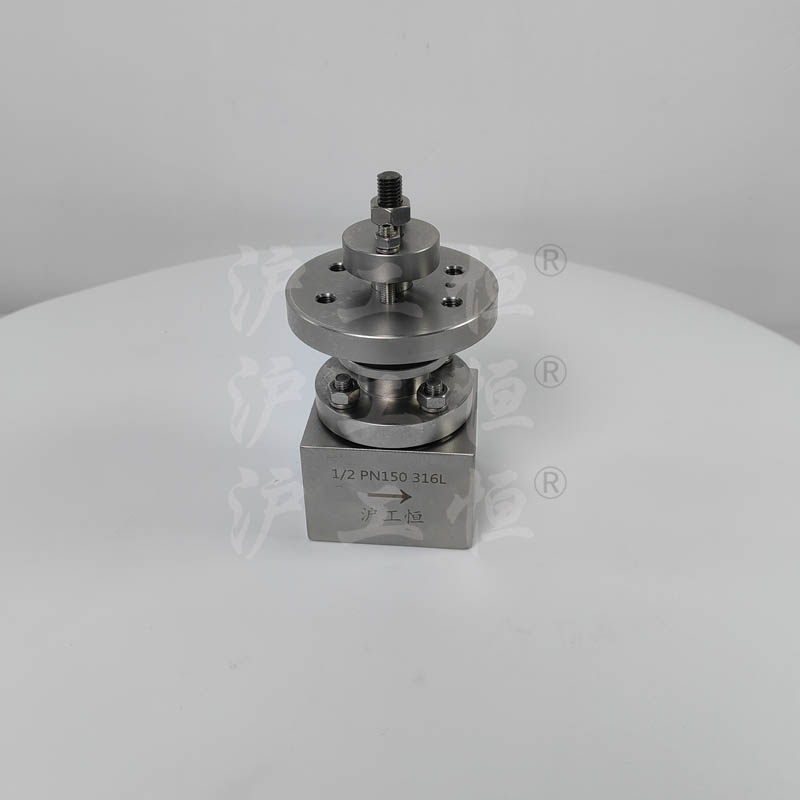

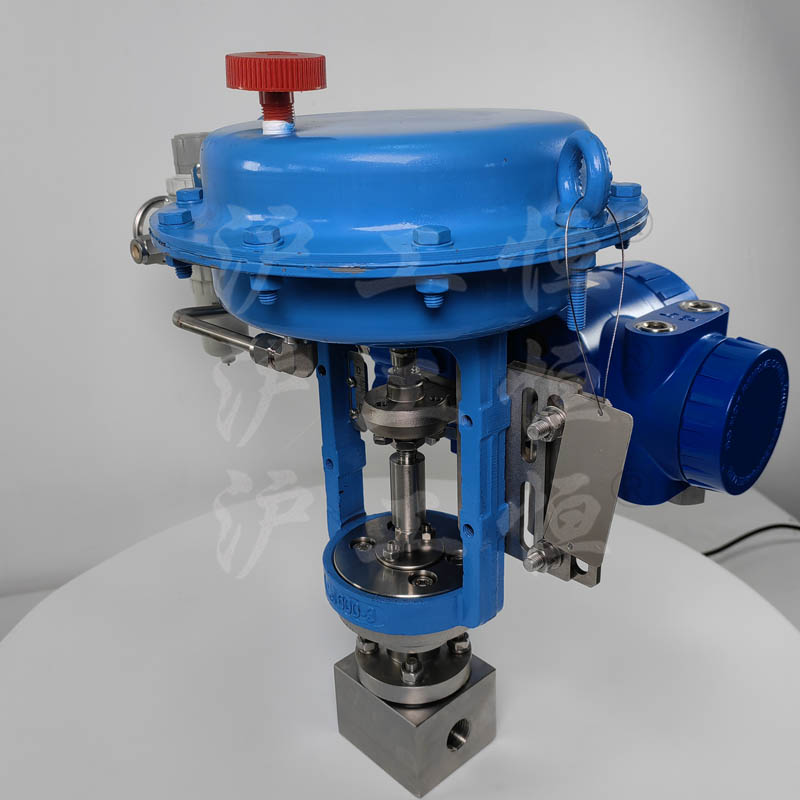

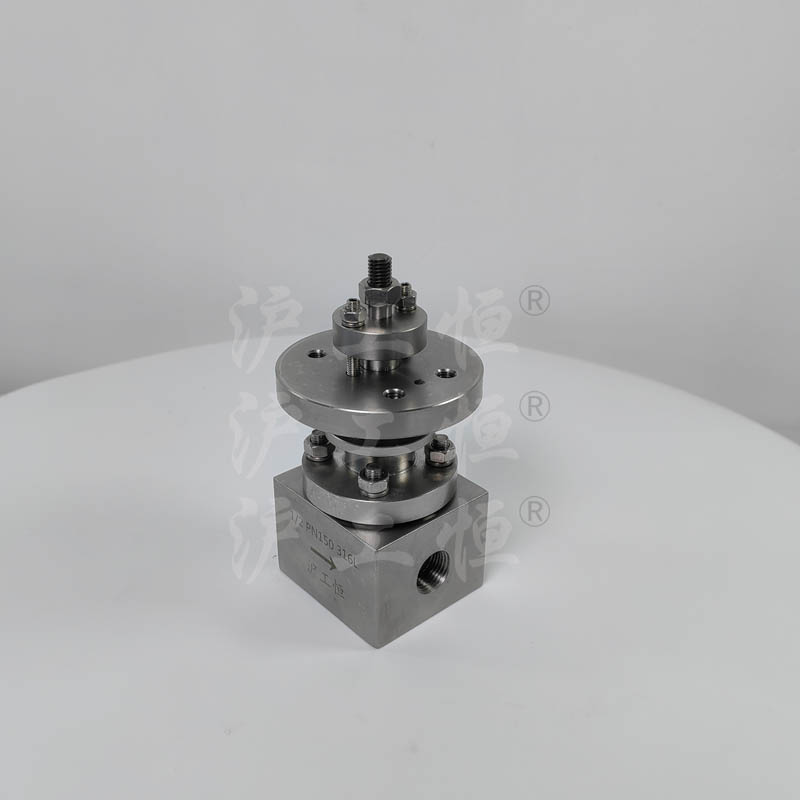

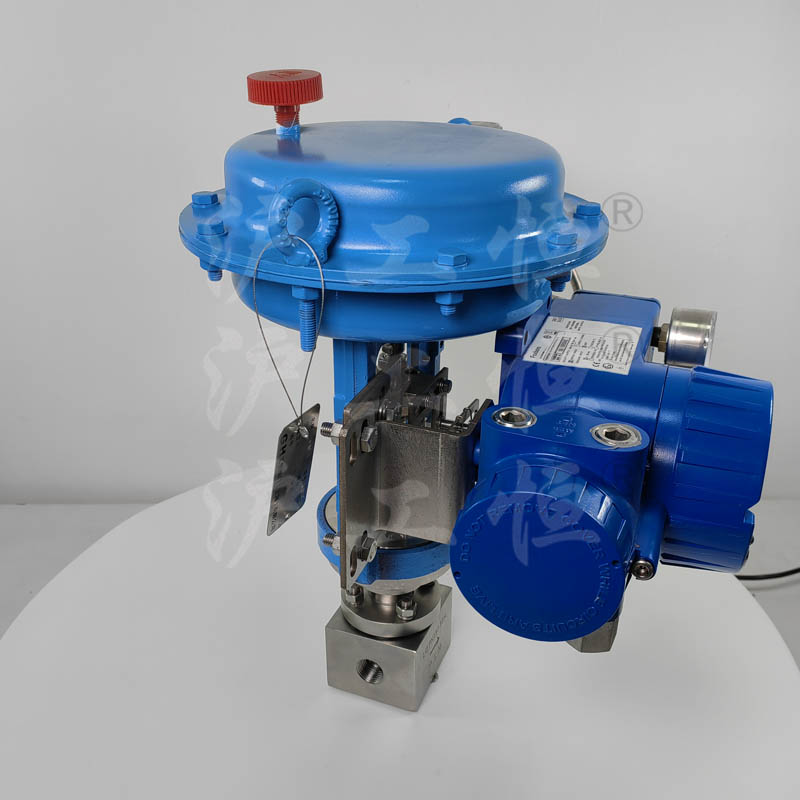

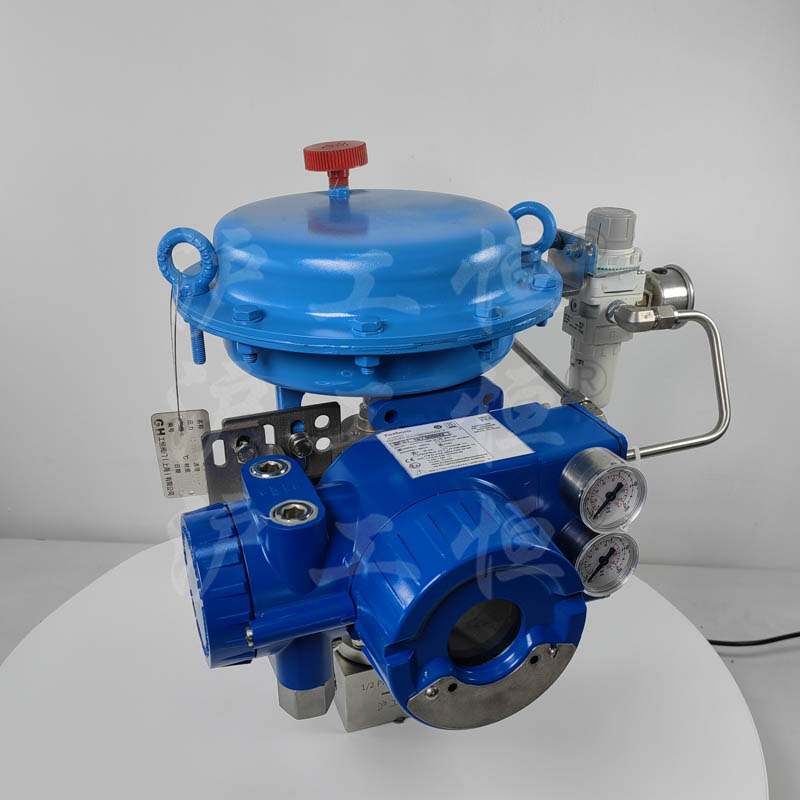

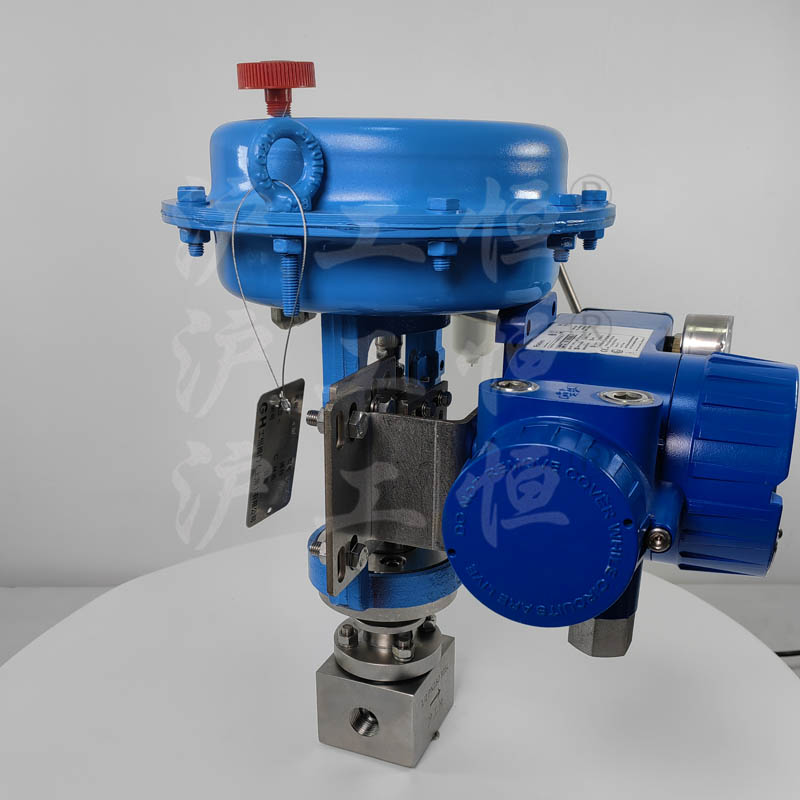

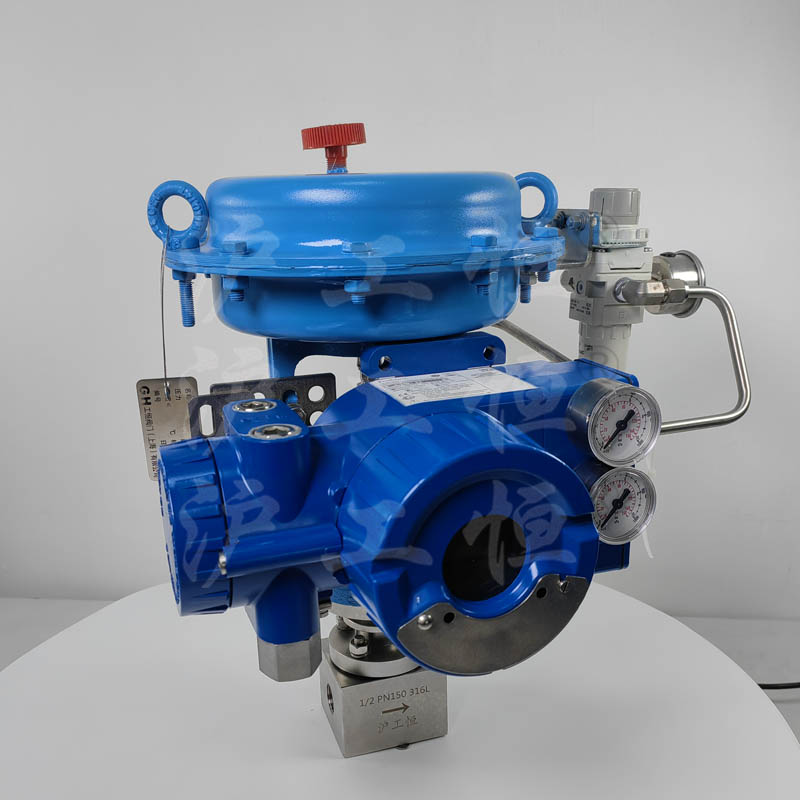

气动微小流量调节阀，简称气动小流量调节阀，是专业针对小流量工况自主研发的一款产品。它由气动薄膜执行器及微小流量调节阀阀体组成，多弹簧执行机构高度低、重量轻、装备简便。气动小流量调节阀具有体积小、重量轻、性能高、用于微小流量的控制等特点。调节不干净介质时，应针对其节流间隙小的问题，注意堵卡现象的发生。气动小流量调节阀特别适用于液体、蒸汽等介质的主流量调节场合。

气动小流量调节阀主要技术参数
公称通径(DN) G3/8"、1/2"、G3/4"、G1"
阀座直径(dn) 1.5-15
允许压差(MPa) ≤公称压力
公称压力(MPa)：1.6-32Mpa
配用执行器型号：ZHA/B-11
额定行程(mm)：8，10,12
阀盖形式：标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃)
压盖形式：螺栓压紧式
密封填料：V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式：单座市
流量特性：等百分比、直线性

气动小流量调节阀执行器技术参数
配置执行器类别：多弹簧簿膜执行机构
有效面积(cm2)：200
行程(mm)：10、16
弹簧范围(KPa)：20～100（标准）、20-60、60-100、40-200、80-240
膜片材料：丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力：140～400KPa
气源接口：RC1/4"
环境温度：-30～+70℃
可配附件：定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
作用形式：气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC)
