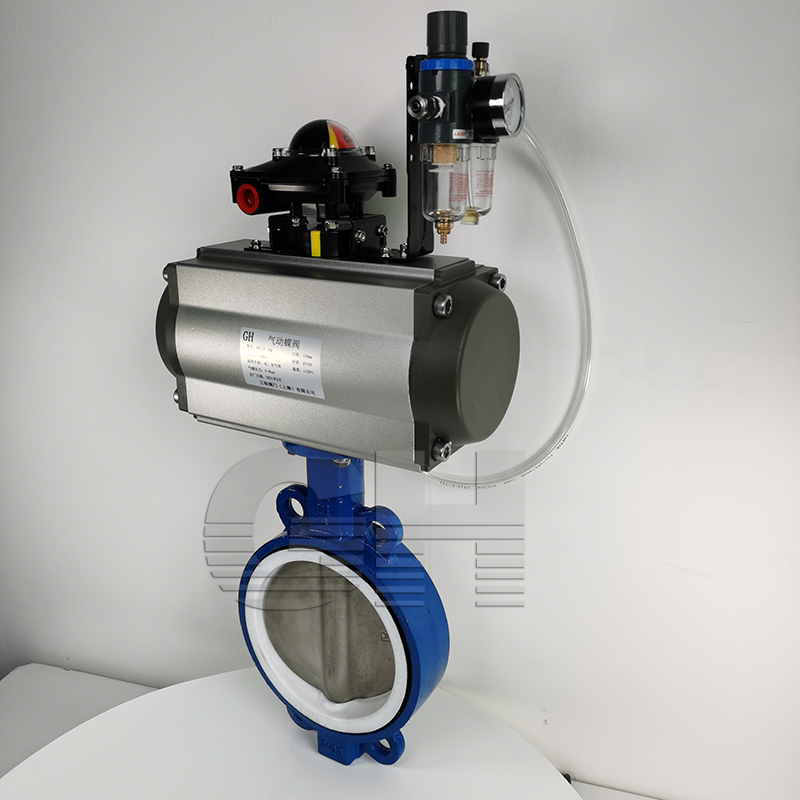

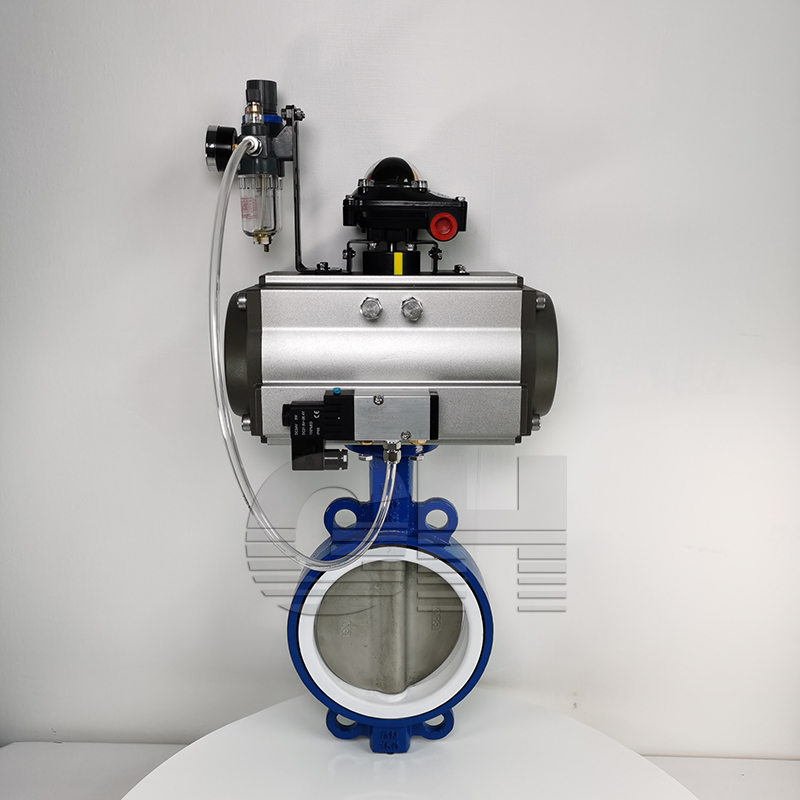

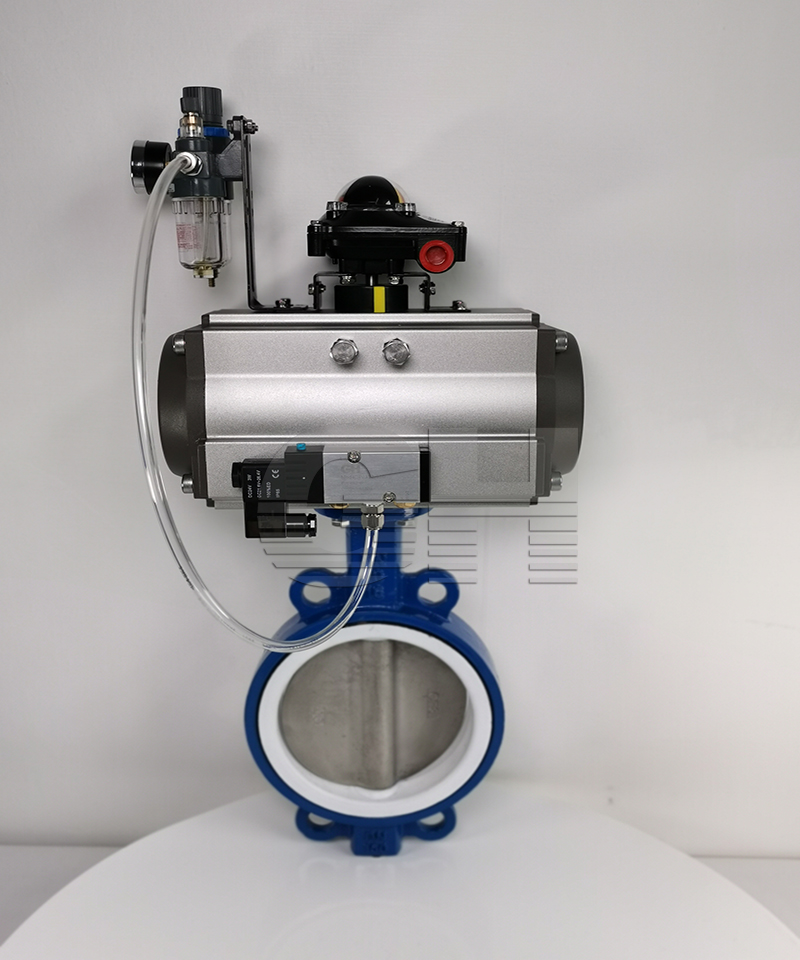

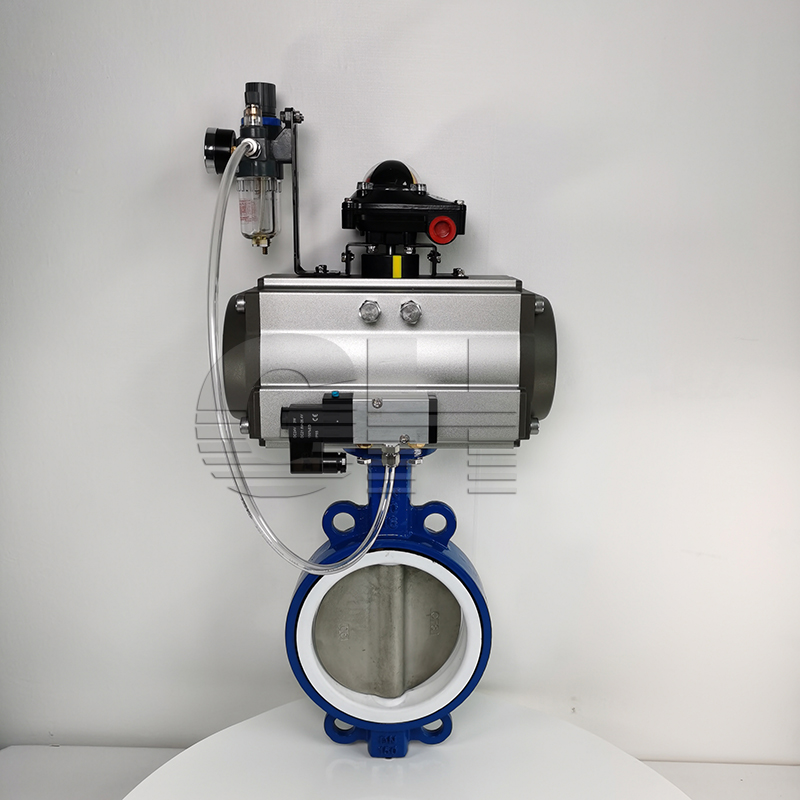

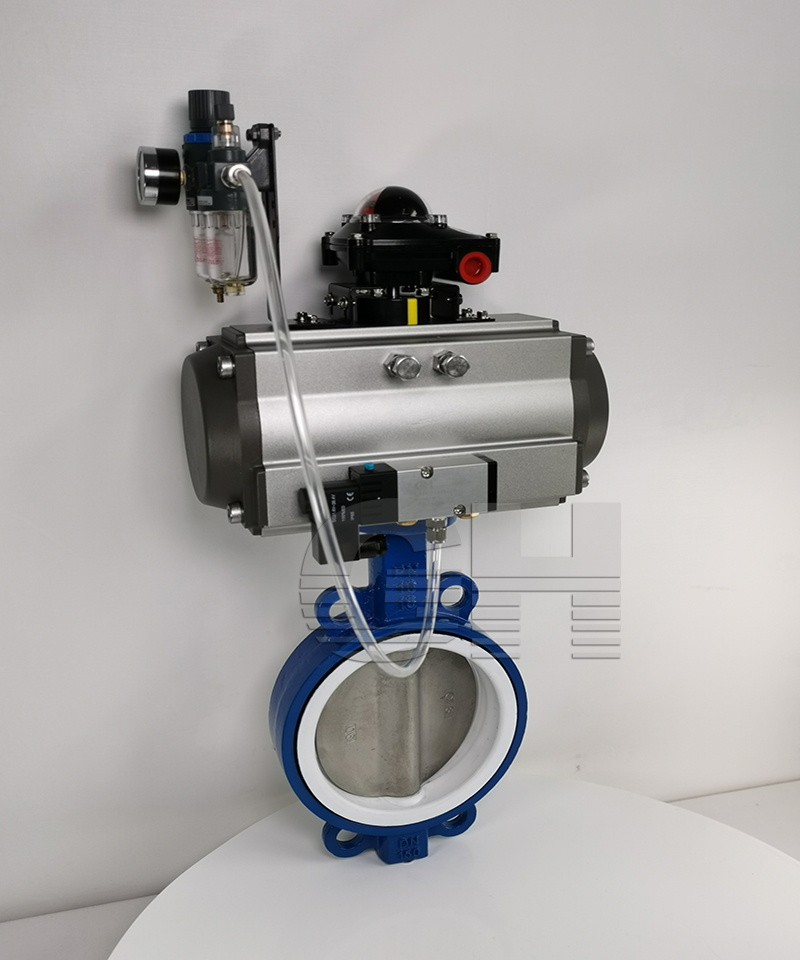

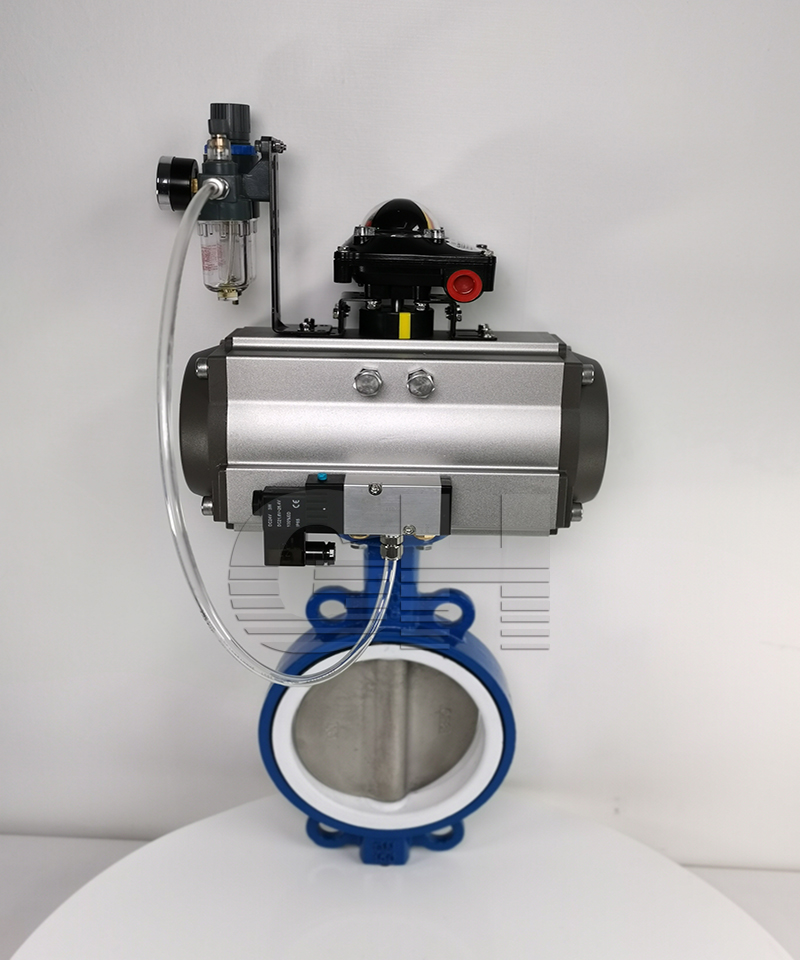

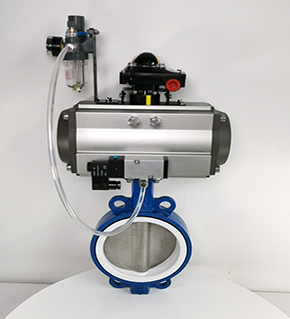

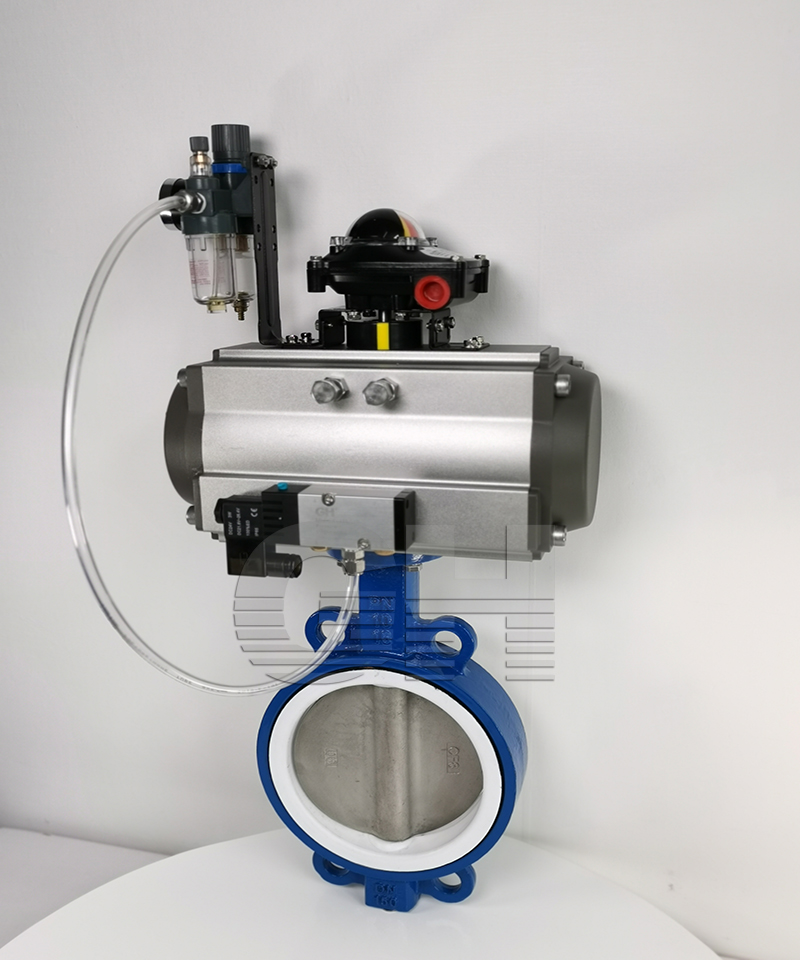

GHD671FP-16Q气动耐腐蚀蝶阀-半衬氟气动蝶阀

日期：2021/06/30 浏览：

加工定制 :	是	品牌 :	沪工恒
型号 :	GHD671FP-16Q	材质 :	铸钢
连接形式 :	对夹	结构形式 :	垂直板式
适用介质 :	水/气/油/酸碱类（根据过流面材质而异）	压力环境 :	常压
工作温度 :	常温	标准 :	国标
流动方向 :	单向	驱动方式 :	气动
零部件及配件 :	执行器	用途 :	截止
类型(通道位置) :	直通式	口径 :	25-800（mm）
公称通径 :	25-800

产品详情
Product details

阀体
公称通径：DN50-DN600
阀体材质：WCB
连接方式：对夹式、法兰式、凸耳对夹式
压力等级：PN1.0MPa、PN1.6MP
结构形式：中线结构

阀内组件
阀座密封：PTFE：-30℃～140℃
阀板材质：WCB、304、316衬PTFE
阀杆材质：不锈钢410、304
适用介质：水、液体、气体、油类、粉体、蒸汽、酸碱腐蚀性介质。

设计制造标准
设计制造：GB12238
连接标准：JB/T 79.1-1994
结构长度：GB/T12221-2005
压力试验：GB/T13927-2008

气动执行器
双作用：通气开、通气关，气源故障保持当前位置
单作用气开式：通气开、断气关，气源故障关闭
单作用气关式：通气关、断气开，气源故障打开

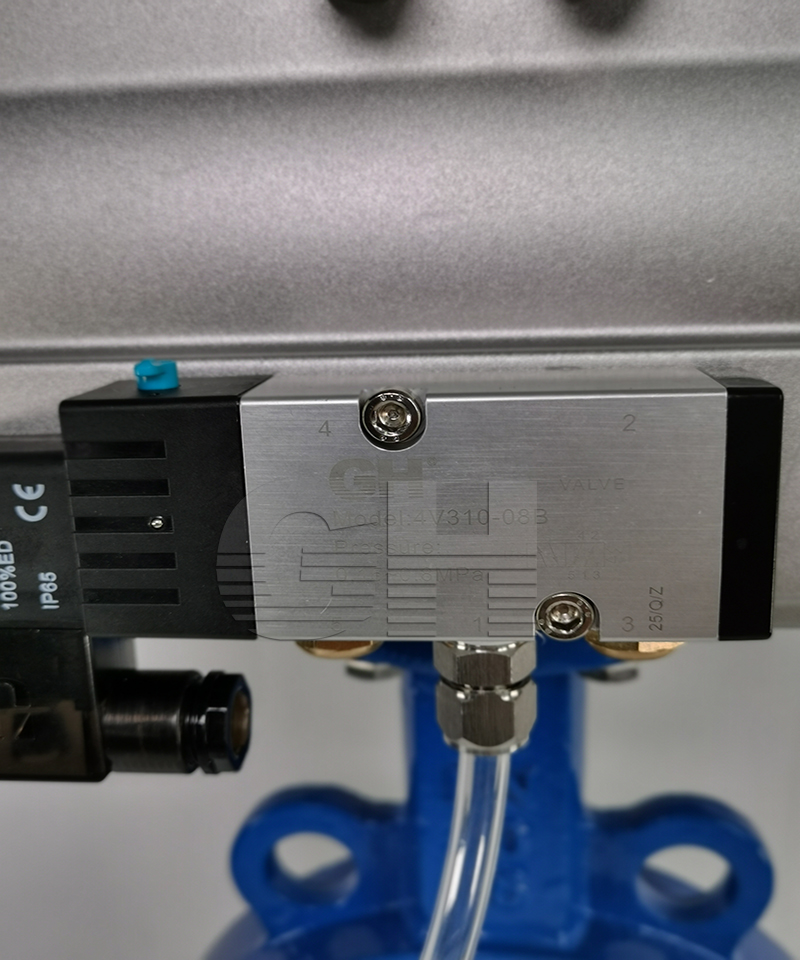

可选附件：换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构、保位阀
电气部分可以选防爆
