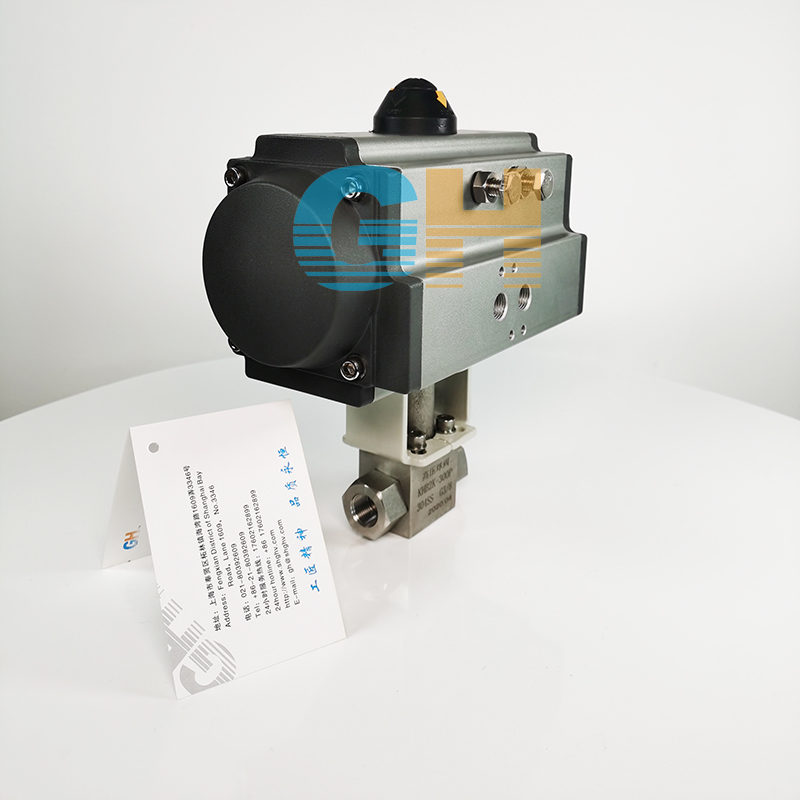

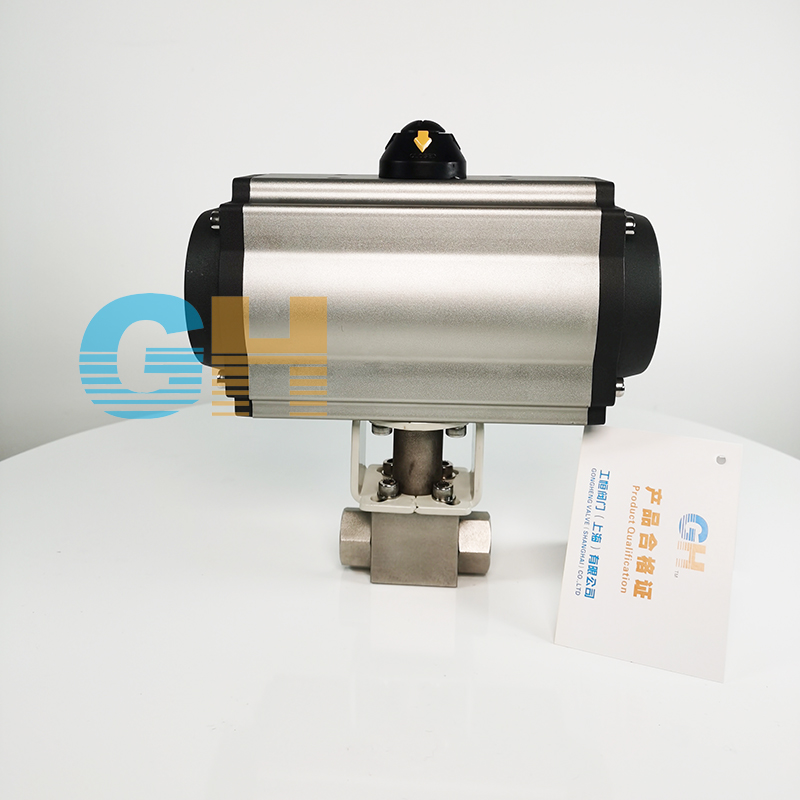

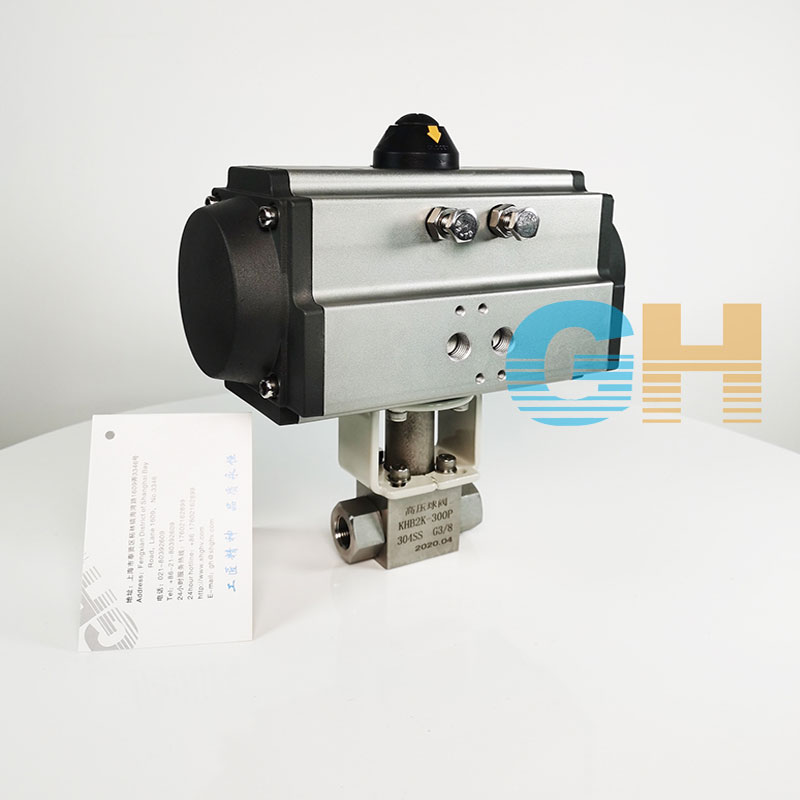

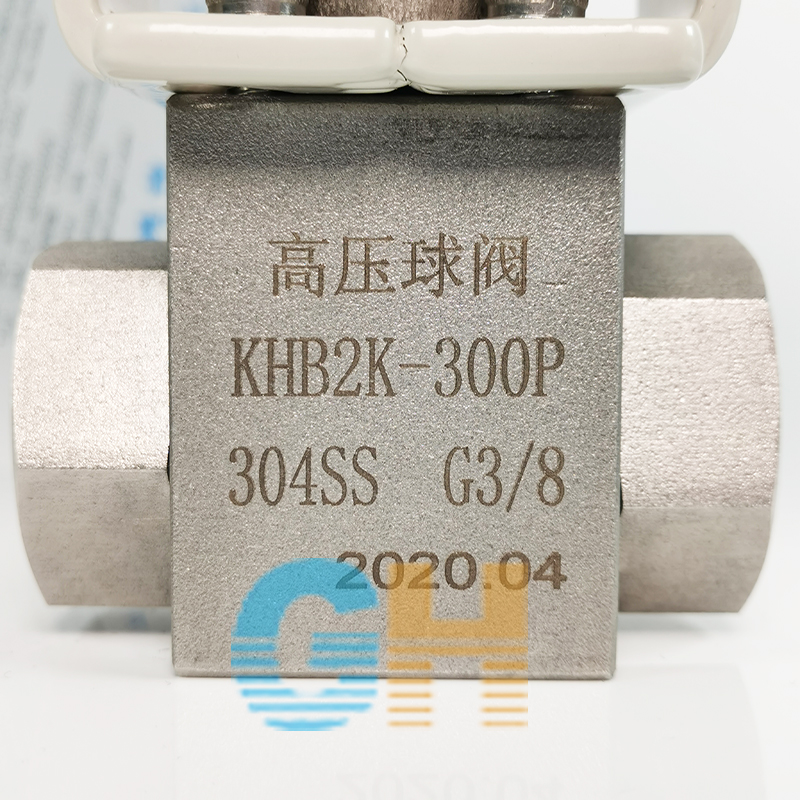

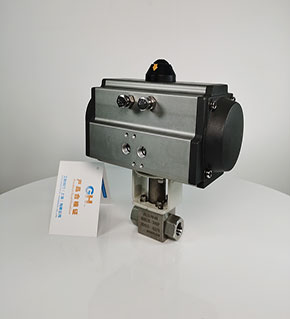

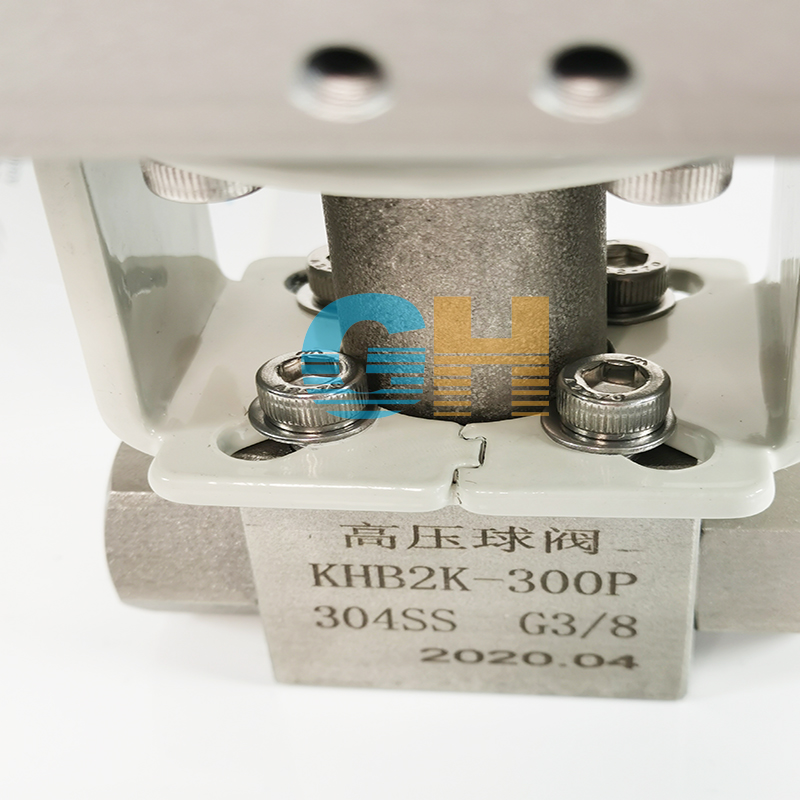

KH2BX-300P气动高压螺纹球阀-气动高压直通螺纹球阀

日期：2021/08/16 浏览：

品牌 :	沪工恒	型号 :	KH2BX-300P
材质 :	不锈钢	连接形式 :	螺纹
结构形式 :	浮动球球阀	公称通径 :	DN15-DN200
适用介质 :	蒸汽	压力环境 :	高压
工作温度 :	高温	标准 :	国标
流动方向 :	单向	驱动方式 :	气动
零部件及配件 :	执行器	用途 :	截止
类型(通道位置) :	二通式

产品详情
Product details

一、气动高压螺纹球阀概述
气动高压螺纹球阀包含多种结构形式有气动高压内螺纹球阀、气动高压三通螺纹球阀、气动高压外螺纹球阀，都是由不同锻打结构式球阀阀体和气动执行器组成，广泛用在石油、化工、发电、供水等行业，特别适合高压场合且对阀门安装控件有限制的场合使用。

二、气动高压螺纹球阀技术参数

公称通径 DN(mm)

100

125

150

200

阀体形式

整体锻造阀体(DN50以内)、三段式锻造阀体(DN50以上)

公称压力

PN16.0、25.0 MPa；ANSI 150、300、600、900LB

连接形式

法兰式、焊接式、螺纹式(适用于PN16MPa以内)

密封填料

V型聚四氟乙烯填料、柔性石墨填料等

阀芯形式

O型球体阀芯

流量特性

近似快开特性

动作范围

0～90°、0～360°

泄露量Q

按GB/T4213-92，小于额定KV0.01%

基本误差

带定位器：小于全行程的±2%

可调范围

250：1

配置执行机构

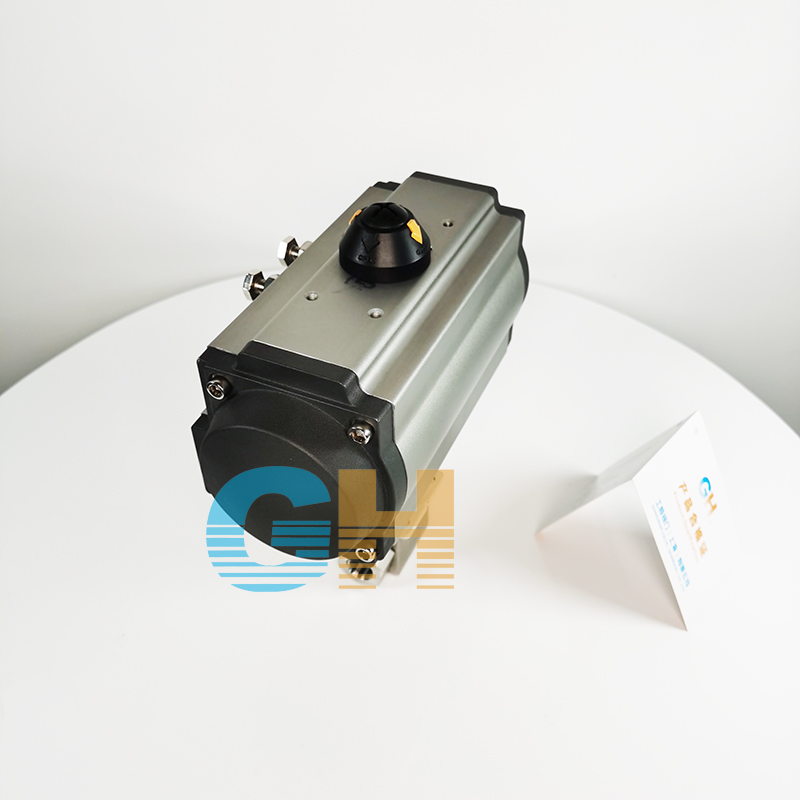

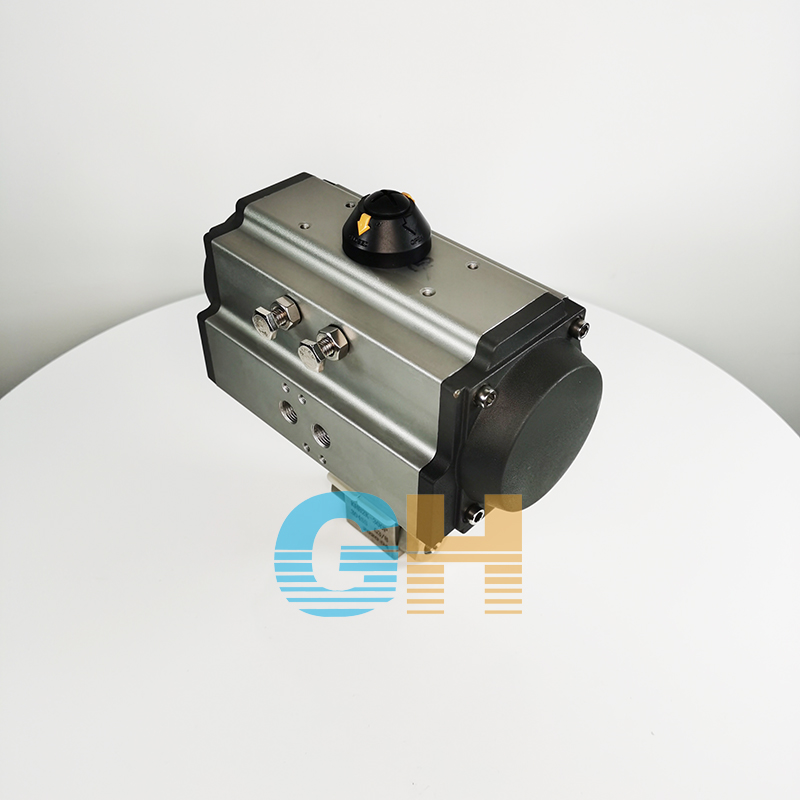

GT、AT、ST、SR系列单双作用气动执行器

控制方式

开关两位控制能、4～20mA模拟量信号控制

三、气动高压螺纹球阀性能规范

公称通径DN(mm)		DN15-300
公称压力	PN(MPa)	10.0	16.0	25.0	32.0	42.0
试验压力	强度试验	15.0	24.0	37.5	48.0	63.0
	密封试验	11.0	17.6	27.5	35.2	46.2
	低压气密试验	0.5～0.7
适用介质	水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)
