D641W-6C法兰式气动通风蝶阀
日期:2018/04/14
浏览:
产品概述
D641W-6C法兰式气动通风蝶阀是一种非密闭型蝶阀,广泛适用于建材、冶金、矿山、电力等生产过程,用以连通、启闭或调节介质量。气动通风蝶阀采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的,结构紧凑、重量轻、便于安装、流阻小、流通量大,避免高温膨胀的影响,操作轻便。体内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装,不受介质流向影响。采用标准
设计标准:GB/T12238-1989 JB/T8692-1998法兰连接尺寸:GB/T9115.1-2000
结构长度 h:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
执行机构性能参数
气动执行器,有双作用式和单作用式(弹簧复位),齿轮传动,可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
蝶阀型号编制说明
特殊阀 前代号 |
阀门类型 | 传动方式 | 连接形式 | 结构形式 | 密封材质 | 公称压力 | 阀体材质 |
---|---|---|---|---|---|---|---|
D:低温阀 |
D:蝶阀 |
1:电磁-液动 2:电-液动 3:蜗轮 6:气动 7:液动 8:气-液动 9:电动 注:阀门为 手动时,此 栏不写 |
4:法兰 6:焊接 7:对夹 8:卡箍 9:卡套 |
见附表 |
T:铜合金 X:橡胶 F:氟塑料 H:合金钢 Y:硬质合金 J:衬胶 W:本体 |
-10:PN1.0MPa -16:PN1.6MPa -25:PN2.5MPa -40:PN4.0MPa -64:PN6.4MPa -150LB:Class150 -300LB:Class300 -600LB:Class600 |
C碳钢 H:Cr13系列钢 I:铬钼钢 K:可锻铸铁 P:铬镍不锈钢 Q:球墨铸铁 R:铬镍钼不锈钢 T:铜 TI:钛及钛合金 V:铬钼钒钢 Z:灰铸铁 |
蝶阀结构形式代号附表
蝶阀结构形式代号 | |||||
---|---|---|---|---|---|
结构形式 | 代号 | 结构形式 | 代号 | ||
密封型蝶阀 | 单偏心蝶阀 | 0 | 非密封型蝶阀 | 单偏心蝶阀 | 5 |
中心垂直板蝶阀 | 1 | 中心垂直板蝶阀 | 6 | ||
双偏心蝶阀 | 2 | 双偏心蝶阀 | 7 | ||
三偏心蝶阀 | 3 | 三偏心蝶阀 | 8 | ||
连杆机构蝶阀 | 4 | 连杆机构蝶阀 | 9 |
主要零件材料
零件名称 | 材料 |
---|---|
阀体 | 碳钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料 |
蝶板 | 碳钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料 |
密封圈 | 与阀体相同 |
阀杆 | 碳钢、不锈钢、铬镍钼钛钢 |
填料 | 氟塑料、柔性石 |
安装注事事项
1、安装前应核对蝶阀规格、压力、温度、耐腐性是否满足使用要求。 应检查各零部件是否损坏或松动。2、本蝶阀可安装在任意角度的管道上,应关闭安装为宜;焊接管道法兰时应将阀门密封口用板挡住以防止颗粒、杂物挫伤密封面,焊后取下 阀门,对阀门密封面及管道内腔进行清洁,然后再安装固定阀门。
3、安装时请注意阀门关闭状态承压方向。
4、安装前应将密封面(两端密封面、蝶板密封面、阀座密封面)彻底擦干净,去掉灰尘和污物。
5、安装前应空试蝶阀,启闭应灵活,启闭位置与指针指示位置相符合。
6、手动操作顺时针为关,逆时针为开,指针指示到位后不准再加力启闭阀门。
7、阀门做压力试验时,不准用单法兰进行安装试压,采用双法兰安装试压。其试验压力应符合GB/T13927-92标准规定。
8、紧固螺栓时应对称交替进行紧固,不准依次单独紧固。
9、限位螺钉出厂前,已经调好,不准轻易调整。若配置驱动装置为电动、气动请阅配套驱动装置说明书。
10、电动蝶阀出厂时已将控制机构的启闭行程调好。为防止电源接通时方向搞错,用户在第一次接通电源前要先手动开启到半开位置,再按点动开关,检查指示盘方向与阀门开启方向一致即可。
11、发现阀门启闭失常应查明原因进行修理和排除,防止用加力方法开关阀门,造成阀门的损坏。

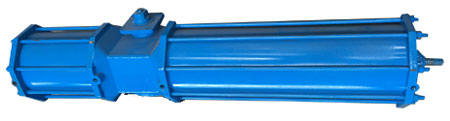

AW气动执行器概述
AW气动执行器主要参数
基本设计 |
气动双气缸双活塞拔叉式传动机构; 型号AWxx=双作用式; 型号AWxxS=单作用式(弹簧复位)。 |
回转角度 |
双作用式:90°; 单作用式:90°; 从两端可调节角度-5°?+5°。 |
工作环境温度 | -20℃~90℃ |
气源压力 | 0.2 ?0.8MPa(l.OMPa)。 |
气动执行器选用与安装
使用AW气动执行器时,先确定阀门的扭矩,考虑管道介质;水蒸气或非润滑的介质增加25%值;非润滑的干气介质増加60%值;非润滑用气体输送的颗粒粉料介质增加100%值;对于洧洁、无摩擦的润滑介质埔加20%值,然后根据气源工作压力,査找双作用式或单作用式扭矩表,可得到准确的执行器型号。气动执行器与阀门安装精度是否正确,直接影响执行器操作和使用寿命。合理安装是将执行器中心轴与阀杆同轴,合理连接安装。执行器与阀门装配之前,应对阀门扭矩测定,不应超出所要求扭矩。装配后,气动执行器和阀门同时试验,对阀门加压到额定密封压力,执行器以气源压力为0.4?0.7MPa或按用户需要的气源压力,对气动执行器的两个进气口进行切换进气,观察气动阀门的开启和关闭情况,不应有停顿、爬行现象,应开关灵活旋转,应要进行多次反复试验。
气动执行器及附件的功能和用途
双动式气动执行器:对阀门开启和关闭的两位式控制。弹簧复位式:在电路气路切断或故障,阀门自动开启或关闭。
单电控电磁阀:供电时阀门打开或关闭,断电时阀门关闭或打开(可提供防爆型)。
双电控电磁阀:一个线圈得电时阀门打开,另一个线圈得电时阀门关闭,有记忆功能(可提供防爆型)。
限位开关回讯器:远距离传送阀门的开关位置的倌号(可提供防爆型)。
电气定位器:根据电流信号(标准4?20mA)的大小对阀门的介质流置调节控制(可提供防爆型)。
气动定位器:根据气压信号(标0.02?0.1 MPa)的大小对阀门的介质流蚤调节控制。
电气转换器:将电流信号转换成气压信号,与气动定位器配套使用(可提供防爆型)。
气源处理三联件:包括空气减压阀、过滤器、油雾器,对气源稳压、清洁、运动部件润滑作用。
手动操作机构:自动控制在不正常情况下可以手动操作。
AW气动执行器分解图
序号 | 名称 | 数量 | 序号 | 名称 | 数量 | 序号 | 名称 | 数量 | 序号 | 名称 | 数量 |
---|---|---|---|---|---|---|---|---|---|---|---|
1 | 箱体 | 1 | 11 | 销轴 | 1 | 21 | 弹性挡圈 | 1 | 31 | 锁紧螺母 | 2 |
2 | 拔叉 | 1 | 12 | 滚套 | 2 | 22 | 减磨垫圈 | 1 | 32 | 平垫圈 | 2 |
3 | 转轴 | 1 | 13 | 弹性挡圈 | 2 | 23 | 0型圈 | 1 | 33 | 0型圈 | 2 |
4 | 隔板 | 2 | 14 | 无油轴承 | 2 | 24 | 0型圈 | 1 | 34 | 调节螺钉 | 2 |
5 | 活塞 | 2 | 15 | 0型圈 | 2 | 25 | 减磨垫圈 | 1 | 35 | 螺母 | 8 |
6 | 缸体 | 2/3 | 16 | 导向环 | 2 | 26 | 弹性挡圈 | 1 | 36 | 弹性垫圈 | 8 |
7 | 缸盖 | 2 | 17 | O型圈 | 2 | 27 | 平键 | 1 | 37 | 平垫圈 | 8 |
8 | 活塞杆 | 1 | 18 | O型圈 | 2 | 28 | O型圈 | 2 | 38 | 双头螺栓 | 8 |
9 | 弹簧 | 1/2/4 | 19 | O型圈 | 2 | 29 | 定位销 | 2 | 39 | ||
10 | 弹簧缸 | 1 | 20 | 锁紧螺母 | 2 | 30 | 紧定螺钉 | 1 | 40 |
温馨提示:本文中所有文字、数据、图片均只适用于参考,D641W-6C法兰式气动通风蝶阀性能参数、结构尺寸参数、价格等详情,请联系我们。
