DKZ941H/DKZ941Y-100型钢制真空电动闸阀

日期：2019/09/09 浏览：

产品概述
DKZ941H/DKZ941Y-100型钢制真空电动闸阀电动、法兰连接、明杆楔式刚性单闸板，阀座密封面材料为合金钢（DKZ941H）、硬质合金（DKZ941Y），公称压力 PN10～PN100，阀体材料为碳钢（DKZ941H）、铬钼钢（DKZ941Y）的真空闸阀。该阀门适用于工作温度≤425℃（铬钼钢材DKZ941Y型为≤550℃），真空电动闸阀工作介质为水、蒸汽或空气的管路上，作为启闭装置；尤其适用于火电厂汽机冷凝和真空负压系统，起真空隔离密封作用
。
真空闸阀由普通手动闸阀改进而来，区别在于真空闸阀的填料密封处多加装一个真空密封环，具有自胀压紧作用。比普通闸阀的气密封性能更好。

真空闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关 , 不能作调节和节流。

闸板有两个密封面 , 常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异 , 通常为 50, 介质温度不高时为 2°52' 。楔式闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板 , 以其工艺性 , 弥补密封面角度在加工过程中产生的偏差 , 这种闸板叫做弹性闸板。此阀一般水平安装。

产品特点
1、流体阻力小 , 密封面受介质的忡刷和侵蚀小。
2、开闭较省力。
3、介质流向不受限制 , 不扰流、不降低压力。
4、形体简单 , 结构长度短，制造工艺性好，适用范围广。
5、密封面之间易引起冲蚀和擦伤，维修比较困难。
6、外形尺寸较大，开启需要一定的空间，开闭时间长。
7、结构较复杂。
8、真空闸阀的种类 ,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀 , 楔式闸板式闸阀又可分为 : 单闸极式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。

闸阀型号编制说明

特殊阀前代号	阀门类型	传动方式	连接形式	结构形式	密封材质	公称压力	阀体材质
D:低温阀 W:波纹管 H：缓闭阀 B:带保温	Z:闸阀	1:电磁-液动 2:电-液动 4:正齿轮 5:伞齿轮 6:气动 7:液动 8:气-液动 9:电动注：阀门为手动时，此栏不写	1:内螺纹 2:外螺纹 4:法兰 6:焊接 7:对夹 8:卡箍 9:卡套	见附表	T:铜合金 X:橡胶 F:氟塑料 H:合金钢 Y:硬质合金 J:衬胶 W:本体	-10:PN1.0MPa -16:PN1.6MPa -25:PN2.5MPa -40:PN4.0MPa -64:PN6.4MPa -150LB:Class150 -300LB:Class300 -600LB:Class600	C碳钢 H:Cr13系列钢 I：铬钼钢 K:可锻铸铁 P:铬镍不锈钢 Q：球墨铸铁 R:铬镍钼不锈钢 T：铜 TI：钛及钛合金 V：铬钼钒钢 Z：灰铸铁

附表

闸阀结构形式代号
闸阀结构形式				代号
阀杆升降式 (明杆）	楔式闸板闸阀	弹性闸板闸阀		0
		刚性闸板闸阀	单闸板闸阀	1
			双闸板闸阀	2
	平行式闸板闸阀		单闸板闸阀	3
	平行式闸板闸阀		双闸板闸阀	4
阀杆非升降式 (暗杆）	楔式闸板闸阀		单闸板闸阀	5
	楔式闸板闸阀		双闸板闸阀	6
	平行式闸板闸阀		单闸板闸阀	7
	平行式闸板闸阀		双闸板闸阀	8

性能参数

DKZ941H/DKZ941Y型钢制真空电动闸阀主要性能参数
型号	PN	工作压力/MPa	适用温度/℃	适用介质
DKZ941H-10C	10	1	≤425	水、蒸汽、空气
DKZ941H-16C	16	1.6
DKZ941H-25	25	2.5
DKZ941H-40	40	4
DKZ941H-63	63	6.3
DKZ941H-100	100	10
DKZ941Y-10I	10I	1	≤550
DKZ941Y-16I	16	1.6
DKZ941Y-25I	25	2.5
DKZ941Y-40I	40	4
DKZ941Y-63I	63	6.3
DKZ941Y-100I	100	10

零部件材料

DKZ941H/DKZ941Y型钢制真空电动闸阀零部件材料
型号	材料
	阀体、闸板、阀盖	阀杆	密封面	填料
DKZ941H-10C	碳钢	不锈钢	合金钢	柔性石墨
DKZ941H-16C
DKZ941H-25
DKZ941H-40
DKZ941H-63
DKZ941H-100
DKZ941Y-10I	铬钼钢	铬钼钢	硬质合金	柔性石墨
DKZ941Y-16I
DKZ941Y-25I
DKZ941Y-40I
DKZ941Y-63I
DKZ941Y-100I

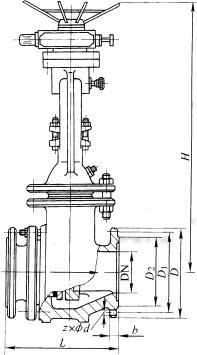

外形及结构尺寸

DKZ941H-10/DKZ941Y-10型钢制真空电动闸阀主要外形及结构尺寸（mm）
DN	L	D	D1	D2	b	z×Φd	f	H	电动装置型号	重量/kg
40	200	145	110	85	18	4×Φ18	3	670	DZW10A	92
50	250	160	125	100	20	4×Φ18	3	718	DZW10A	95
65	265	180	145	120	20	4×Φ18	3	733	DZW15A	101
80	280	195	160	135	22	4×Φ18	3	795	DZW20A	113
100	300	215	180	155	22	8×Φ18	3	860	DZW20A	132
125	325	245	210	185	24	8×Φ18	3	974	DZW30A	182
150	350	280	240	210	24	8×Φ23	3	1008	DZW30A	209
175	375	310	270	240	26	8×Φ23	3	1089	DZW30A	/
200	400	335	295	265	26	8×Φ23	3	1160	DZW30A	267
225	425	365	325	295	26	8×Φ23	3	1290	DZW30A	/
250	450	390	350	320	28	12×Φ23	3	1430	DZW45A	326
300	500	440	400	368	28	12×Φ23	4	1550	DZW60A	411
350	550	500	460	428	30	16×Φ23	4	1705	DZW60A	765
400	600	565	515	482	32	16×Φ25	4	1827	DZW90(I)	1042
450	650	615	565	532	32	20×Φ25	4	2015	DZW90(I)	1226
500	700	670	620	585	34	20×Φ25	4	2172	DZW120	1283
600	800	780	725	685	36	20×Φ30	5	2446	DZW120	1445
700	900	895	840	800	40	24×Φ30	5	3096	DZW250	-
800	1000	1010	950	905	44	24×Φ34	5	3300	DZW350	-
900	1100	1110	1050	1005	46	28×Φ34	5	3559	DZW500	-
1000	1200	1220	1160	1115	50	28×Φ34	5	3923	DZW800

KZ941H-16/DKZ941Y-16型钢制真空电动闸阀主要外形及结构尺寸（mm）
DN	L	D	D1	D2	b	z×Φd	f	H	电动装置型号	重量/kg
40	200	145	110	85	16	4×Φ18	3	670	DZW10A	92
50	250	160	125	100	16	4×Φ18	3	718	DZW10A	95
65	265	180	145	120	18	4×Φ18	3	733	DZW15A	101
80	280	195	160	135	20	8×Φ18	3	795	DZW20A	113
100	300	215	180	155	20	8×Φ18	3	860	DZW20A	132
125	325	245	210	185	22	8×Φ18	3	974	DZW30A	182
150	350	280	240	210	24	8×Φ23	3	1008	DZW30A	209
175	375	310	270	240	26	8×Φ23	3	1089	DZW30A	0
200	400	335	295	265	26	12×Φ23	3	1160	DZW30A	267
225	425	365	325	295	26	8×Φ23	3	1290	DZW30A	0
250	450	405	355	320	30	12×Φ25	3	1430	DZW45A	326
300	500	460	410	375	30	12×Φ25	4	1550	DZW60A	411
350	550	520	470	435	34	16×Φ25	4	1705	DZW60A	765
400	600	580	525	485	36	16×Φ30	4	1827	DZW90(I)	1042
450	650	640	585	545	40	20×Φ30	4	2015	DZW90(I)	1226
500	700	705	650	608	44	20×Φ34	4	2172	DZW120	1283
600	800	840	770	718	48	20×Φ34	4	2015	DZW120	1226
700	900	910	840	788	50	24×Φ41	5	3096	DZW250	-
800	1000	1020	650	898	52	24×Φ41	5	3300	DZW350	-
900	1100	1120	1050	998	54	28×Φ41	5	3559	DZW500	-
1000	1200	1255	1170	1110	56	28×Φ48	5	3923	DZW800	-

KZ941H-25/DKZ941Y-25型钢制真空电动闸阀主要外形及结构尺寸（mm）
DN	L	D	D1	D2	b	z×Φd	f	H	电动装置型号	重量/kg
40	200	145	110	85	18	4×Φ18	3	670	DZW10A	96
50	250	160	125	100	20	4×Φ18	3	718	DZW10A	100
65	265	180	145	120	22	8×Φ18	3	733	DZW15A	104
80	280	195	160	135	22	8×Φ18	3	795	DZW20A	119
100	300	230	190	160	24	8×Φ23	3	795	DZW20A	119
125	325	270	220	188	28	8×Φ25	3	974	DZW30A	190
150	350	300	250	218	30	8×Φ25	3	1008	DZW30A	216
175	/	330	280	248	32	12×Φ25	3	1089	DZW30A	242
200	400	360	310	278	34	12×Φ25	3	1160	DZW30A	270
225	/	395	340	302	36	12×Φ30	3	1295	DZW30A	294
250	450	425	370	332	36	12×Φ30	3	1430	DZW45A	333
300	500	485	430	390	40	16×Φ30	4	1550	DZW60A	433
350	550	550	490	448	44	16×Φ34	4	1705	DZW60A	788
400	600	610	550	505	48	16×Φ34	4	1827	DZW90(I)	1094
450	650	660	600	610	50	20×Φ34	4	2015	DZW90(I)	1338
500	700	730	660	610	52	20×Φ41	4	2172	DZW120	1491
600	800	840	770	718	56	20×Φ41	5	2446	DZW120	1598
700	900	955	875	815	60	24×Φ48	5	3096	DZW250	-
800	1000	1070	990	930	64	24×Φ48	5	3300	DZW350	-
900	1100	1180	1090	1025	66	28×Φ54	5	3559	DZW500	-
1000	1200	1305	1210	1140	68	28×Φ58	5	3923	DZW800	-

KZ941H-40/DKZ941Y-40型钢制真空电动闸阀主要外形及结构尺寸（mm）
DN	L	D	D1	D2	D6	b	z×Φd	f	f2	H	电动装置型号	重量/kg
40	200	145	110	85	76	18	4×Φ18	3	4	670	DZW10A	97
50	250	160	125	100	88	20	4×Φ18	3	4	731	DZW10A	100
65	280	180	145	120	110	22	8×Φ18	3	4	751	DZW10A	107
80	310	195	160	135	121	22	8×Φ18	3	4	775	DZW15A	121
100	350	230	190	160	150	24	8×Φ23	3	4.5	888	DZW20A	171
125	400	270	220	188	176	28	8×Φ25	3	4.5	920	DZW20A	200
150	450	300	250	218	204	30	8×Φ25	3	4.5	1000	DZW20A	230
200	550	375	320	282	260	38	12×Φ30	3	4.5	1180	DZW30A	392
250	650	445	385	345	313	42	12×Φ34	3	4.5	1450	DZW45A	504
300	750	510	450	408	364	46	16×Φ34	4	4.5	1575	DZW60A	720
350	850	570	510	465	422	52	16×Φ34	4	5	1716	DZW60A	862
400	950	655	585	535	474	58	16×Φ41	4	5	2142	DZW90	1275
450	4050	680	610	560	524	60	20×Φ41	4	5	2515	DZW120	2258
500	1150	755	670	612	576	62	20×Φ48	4	5	-	DZW180	-
600	1350	890	795	730	678	62	20×Φ54	5	6	-	DZW250	-
700	1450	995	900	835	768	68	24×Φ54	5	6	-	DZW350	-
800	1650	1135	1030	960	876	76	24×Φ58	5	6	-	DZW500	-

KZ941H-63/DKZ941Y-63型钢制真空电动闸阀主要外形及结构尺寸（mm）
DN	L	D	D1	D2	D6	b	z×Φd	f	f2	H	电动装置型号	重量/kg
40	240	165	125	95	76	24	4×Φ23	3	4	705	DZW10A	98
50	250	175	135	105	88	26	4×Φ23	3	4	735	DZW15A	107
65	280	200	160	130	110	28	8×Φ23	3	4	810	DZW20A	111
80	310	210	170	140	121	30	8×Φ23	3	4	858	DZW20A	129
100	350	250	200	168	150	32	8×Φ25	3	4.5	935	DZW30A	162
125	400	295	240	202	176	36	8×Φ30	3	4.5	982	DZW30A	215
150	450	340	280	240	204	38	8×Φ34	3	4.5	1053	DZW30A	333
200	550	405	345	300	260	44	12×Φ34	3	4.5	1372	DZW45	459
250	650	470	400	352	313	48	12×Φ41	3	4.5	1539	DZW60	636
300	750	530	460	412	364	54	16×Φ41	4	4.5	1652	DZW90	769
350	850	595	525	475	422	60	16×Φ41	4	5	1812	DZW120	1166
400	950	670	585	525	474	66	16×Φ48	4	5	2888	DZW180	1617
500	1150	800	705	640	576	70	20×Φ54	4	5	3370	DZW250	-
600	1350	930	820	750	678	76	20×Φ58	5	6	3734	DZW500	-

KZ941H-100/DKZ941Y-100型钢制真空电动闸阀主要外形及结构尺寸（mm）
DN	L	D	D1	D2	D6	b	z×Φd	f	f2	H	电动装置型号	重量/kg
40	240	165	125	95	76	26	4×Φ23	3	4	720	DZW15A	119
50	250	195	145	112	88	28	4×Φ25	3	4	746	DZW20A	129
65	280	220	170	138	110	32	8×Φ25	3	4	810	DZW20A	140
80	310	230	180	148	121	34	8×Φ25	3	4	852	DZW20A	173
100	350	265	210	172	150	38	8×Φ30	3	4.5	926	DZW30A	231
125	400	310	250	210	176	42	8×Φ34	3	4.5	990	DZW30A	307
150	450	350	290	250	204	46	12×Φ34	3	4.5	1180	DZW45	408
200	550	430	360	312	260	54	12×Φ41	3	4.5	1370	DZW60	527
250	650	500	430	382	313	60	12×Φ41	3	4.5	1550	DZW90	830
300	750	585	500	498	422	76	16×Φ54	4	5	1812	DZW180	1691
350	850	655	560	498	422	76	16×Φ54	4	5	1812	DZW250	1691
400	950	715	620	558	474	80	16×Φ54	4	5	2300	DZW350	2638
500	1150	815	724	635	576	89	24×Φ54	4	5	-	DZW500	-

闸阀的选择
在各种类型的阀门中，闸阀是应用广泛的一种。
闸阀是指关闭件(闸板)沿通道轴线的垂直方向移动的阀门，在管路上主要作为切断介质用.即全开或全关使用。一般，闸阀不可作为调节流使用，它可以适用低温低压也可以适用于高温高压，并可根据阀门的不同材质用于各种不同的介质。但闸阀一般不用于输送泥浆等介质的管路中。

闸阀具有如下优点
1、流体阻力小；
2、启、闭所需力矩较小；
3、可以使用在介质向两方向流动的环网管路上.也就是说介质的流向不受限制；
4、全开时，密封面受工作介质的冲蚀比截止阀小;
5、形体结构比较简单，制造工艺性较好;
6、结构长度比较短。
6)结构长度比较短。
由于闸阀具有许多优点，因此使用范围很广。通常DN≥50mm的管路作为切断介质的装置都选用闸阀，甚到在某些小口径的管路上(如DN15~40mm)，目前仍保留了一部分闸阀。

闸阀亦有一些缺点，主要是:
1)外形尺寸和开启高度都较大，所需安装的空间亦较大;
2)在启闭过程中，密封面间有相对摩擦，磨损较大，甚到在高温时容易引起擦伤现象;
3)一般闸阀都有两个密封副，给加工、研磨和维修增加了一些困难。
4)启、闭时间长。

闸阀有各种不同的结构形式，其主要区别是所采用的密封元件结构形式不同。根据密封元件的结构，常常把闸阀分成几种不同的类型，而常见的形式是平板闸闷和楔式闸阀:根据阀杆的结构，还可分为升降杆(明杆)和旋转杆(暗杆)闸阀。

电动执行机构概述

DZW型多回转电动阀门装置

DZW型多回转电动阀门装置，通称为Z型。DZW型阀门电动装置是电动阀门的驱动装置，很方便地与阀门配套使用，适用于控制阀门的开启、关闭、现场控制和远控操作调节、总线控制等，是阀门和风门集控和自动控制必不可少的驱动装置。适用于闸阀、截止阀、节流阀、隔膜阀、柱塞阀、水闸门等，配上减速蜗轮后也可适用于球阀、蝶阀、风门等90度回转型的阀门。该产品具有功能、控制系统、性能可靠、使用维护方便、体积小等特点，在电力、钢铁、石化、冶金、水处理、造纸等行业中得到广泛好评和应用。

DZW型多回转阀门电动装置分为：常规户外标准型、隔爆型、整体型和调节型、智能非侵入式总线控制型等。

常规型特点

1、该装置防尘、防雨、防轻腐蚀，其防护等级为IP55 (特殊订货IP65、IP67)。
2、转矩控制机构动作可靠、调节方便、转矩重复精度高。
3、开向和关向可配装2到4只微动开关（特殊订货）。
4、采用阀门电动装置三相异步电机，起动转矩大、转动惯量小、使用寿命长等特点，F级绝缘。
5、工作制为短时10分钟（特殊订货30分钟）。
6、配有机械式(常规型)或液晶(常规型无)阀位指示器，可直观知道阀门的开度大小。
7、采用半自动手一电动切换机构，手动时需要切换手柄，电动时自动复位，结构简单、工作可靠、操作轻便。在断电情况下依然可以用手动功能来完成阀门的开户、关闭或调节。
8、有行程限位和过力矩限位等双重保护，保障了驱动装置和阀门的使用。
9、供电电源：常规为三相380V (±10%) , 50Hz (特殊订货三相660V、415V、单相220V、60Hz)。
10、防爆标志：ExdIlBT4 (常规型不防爆）。
11、环境相对湿度：≤95% (25℃时）。
12、环境温度：-20~+60℃ (特殊订货-40~+100℃)。

主要技术参数

电源电压	380V，50Hz、控制线电压220V/50Hz(特殊订货60Hz)、远程控制电压24VDC。
环境温度	-20～+60℃ (特殊订货-60—+80℃)
相对温度	≤90%(25℃时)
防护等级	户外型和防爆型为IP55 (可订制IP67)
工作制	为短时10分钟 (可订制30分钟)

DZW型阀门电动装置主要性能参数

型号	公称转矩 (N.m)	控制转矩(N.m)	小控制转矩(N.m)	输出轴转圈数(圈)	允许通过阀杆直径(mm)	手动速比	输出转速 (r/min)	电机功率 (kw)	重量 (kg)
DZW5	50	75	≤25	150	28	1∶1	18	0.12	28
DZW10	100	150	≤50	160			24、36	0.25 0.37	61
DZW15	150	225	≤75					0.37 0.55	63
DZW20	200	300	≤100		40			0.55 0.75	63
DZW20	200	300	≤100		28			0.55 0.75	63
DZW30	300	450	≤150		40		24	0.75	65
DZW30	300	450	≤150		28		24	0.75	65
DZW45	450	675	≤225	110	48		24	1.1	110
DZW45	450	675	≤225				36	1.5	110
DZW60	600	900	≤300				24	1.5	112
DZW60	600	900	≤300				36	2.2	112
DZW90	900	1350	≤450		60		24	2.2	139
DZW90	900	1350	≤450		48		36	3.0	139
DZW120	1200	1800	≤600		60		24	3.0	142
DZW120	1200	1800	≤600		48		24	3.0	142
DZW180	1800	2160	≤900	140	70	25∶1	24	4.0	261
DZW180	1800	2160	≤900				36	5.5	261
DZW250	2500	3000	≤1250				24	5.5	264
DZW350	3500	4200	≤1750		75	13∶1	18	7.5	430
DZW500	5000	6000	≤2500		75	13∶1	18	10	440
DZW800	8000	9600	≤4000	120	80	90∶1	12	13	800
DZW1000	10000	12000	≤5000	120	100	90∶1	12	15	820

温馨提示：本文中所有文字、数据、图片均只适用于参考，DKZ941H/DKZ941Y-100型钢制真空电动闸阀性能参数、结构尺寸参数、价格等详情，请联系我们。
