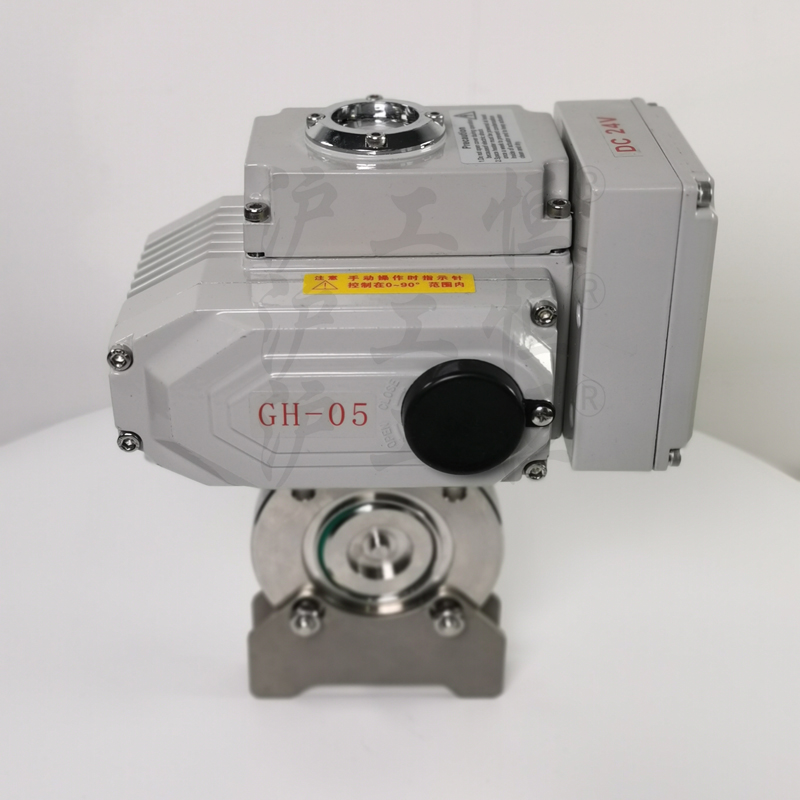

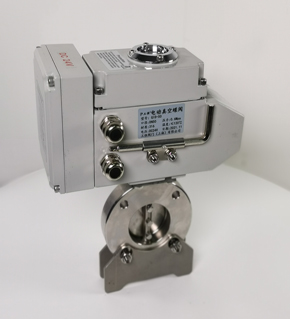

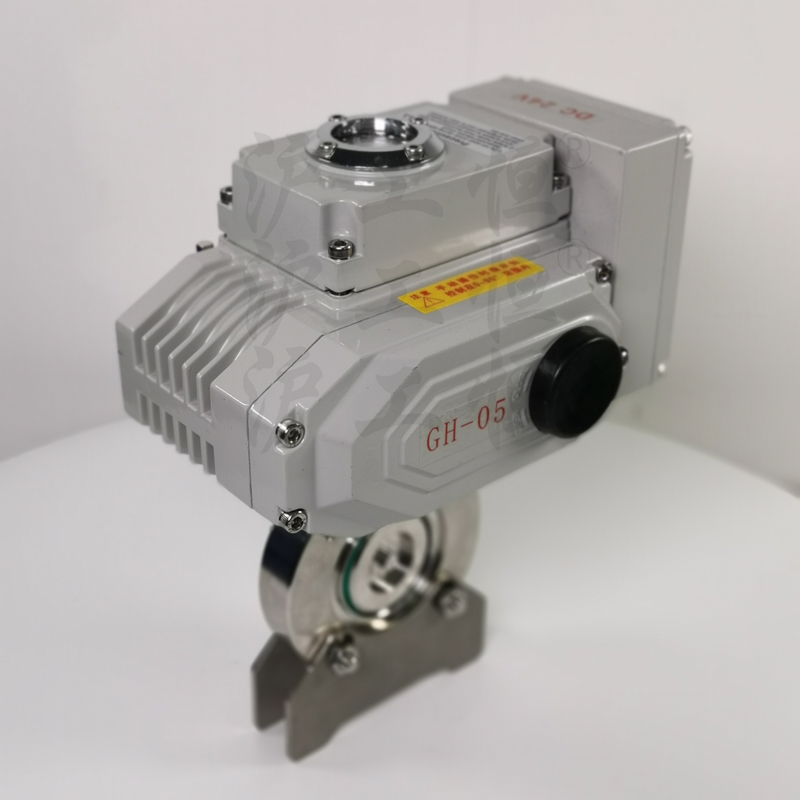

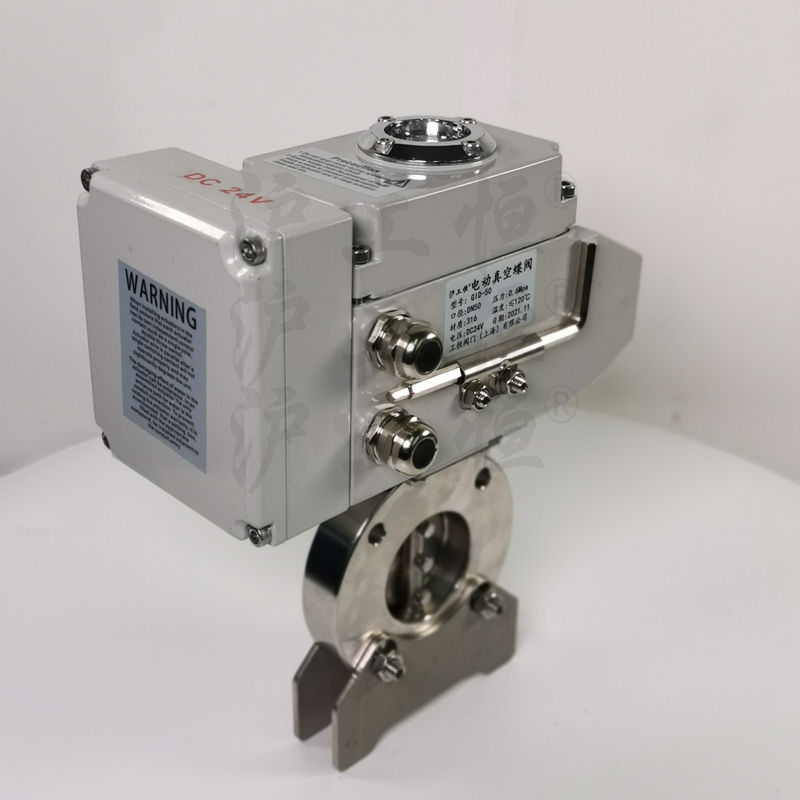

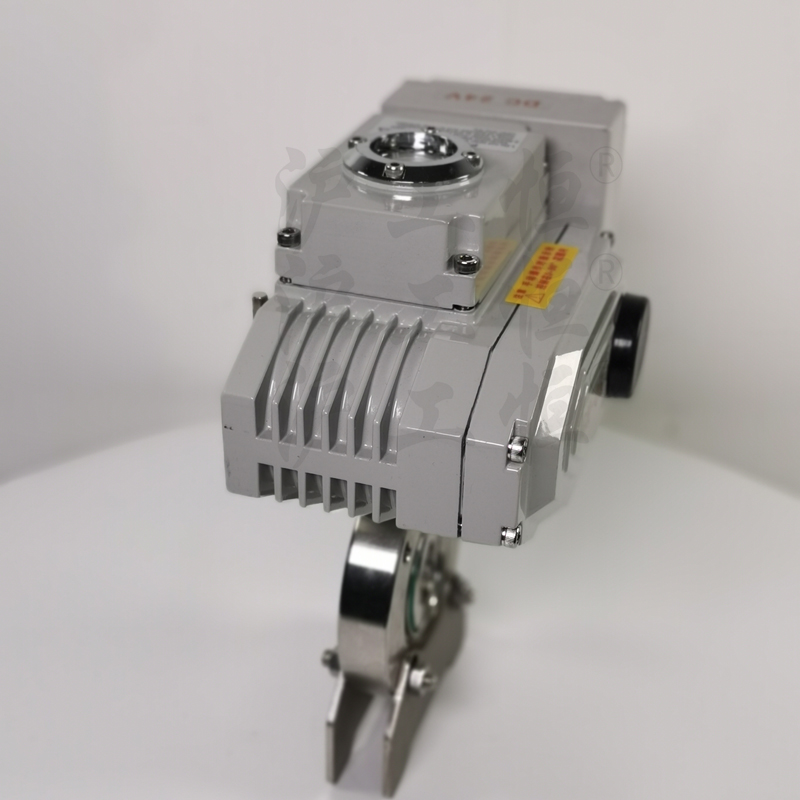

GID-50电动真空蝶阀

GID-50~400电动真空蝶阀说明书资料介绍:

GID-50~400电动真空蝶阀:别名真空蝶阀，阀板采用夹紧结构，把阀板的密封圈夹紧，除了能用在真空状态下，也能在低压状态下使用。精小型电动执行器，普通户外开关型系列，对夹法兰连接，中心垂直板结构，不锈钢材质阀板，2Cr13不锈钢阀轴，四氟阀座软密封，阀体CF8，使用温度-150℃+150℃，使用介质：空气、非腐蚀性介质等，压力0.1MPa或者负压。

型号编制

①、阀门类型：D=蝶阀 Z=闸阀 D=蝶阀 J=截止阀 H=止回阀 Y=减压阀②、驱动方式：3=蜗轮传动 6=气动 9=电动 5=锥齿轮传动 4=正齿轮传动 空白=手动③、连接方式：4=法兰连接 6=焊连接 1=内螺纹连接 2=外螺纹连接④、结构形式：0=单偏心1=中心垂直板2=双偏心结构3=三偏心结构⑤、密封材质：SH=双向压2cr13不锈钢 F46=全衬聚四氟乙烯⑥、压力等级（PN）：10-16⑦、阀体材质：C=碳钢 P=304不锈钢 R=316不锈钢 未填写=铸铁

用途:

广泛用于食品、制药、生物科技、油品提炼及其他真空系统中使用。

特点:

1、中线垂直板结构，密封性能好流体能力强。2、制造成本低于其他类型阀门，尤其是制造大口径阀门。3、阀板把密封圈夹起来安装的，维修拆卸方便。4、对夹法兰式连接，两端法兰直接装阀门就可以。

执行标准:

设计制造：GB/T12238结构长度：GB12221-2005供货要求：GB/T12252-2005压力试验：GB/T13927-2008试压检验：GB/T13927-1992

性能参数

外形连接尺寸
