防爆针式小流量调节阀 GHT921W-160P不锈钢焊接式电

日期：2022/01/20 浏览：

加工定制 :	是	品牌 :	沪工恒
型号 :	GHT921W	材质 :	不锈钢
连接形式 :	快装	公称通径 :	6-25
适用介质 :	水	压力环境 :	常压
工作温度 :	常温	流动方向 :	单向
驱动方式 :	电动	零部件及配件 :	c
形态 :	针式	类型(通道位置) :	二通式
标准 :	国标	密封形式 :	软密封型

产品详情
Product details

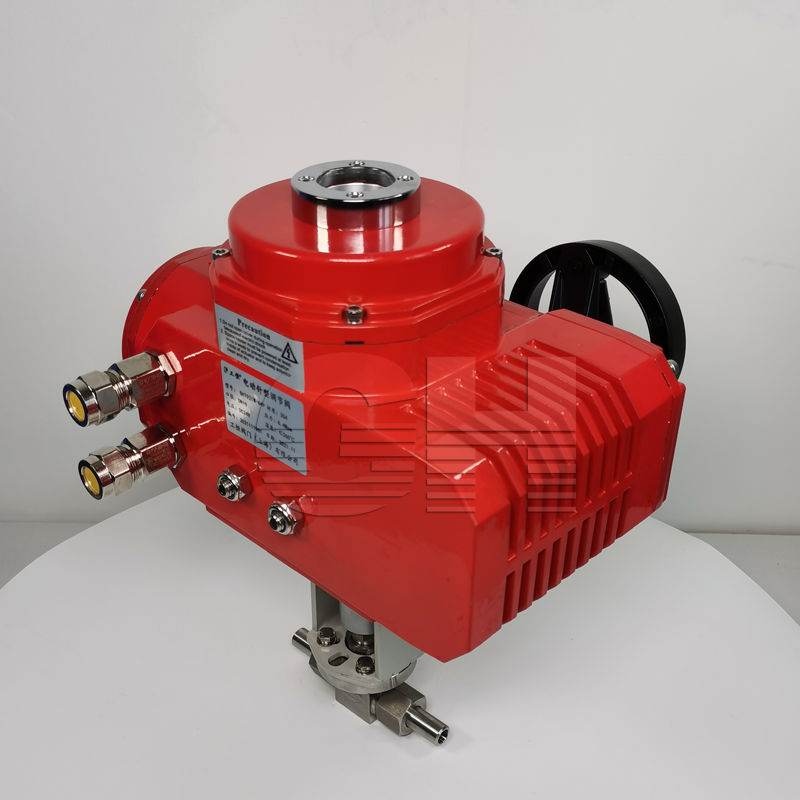

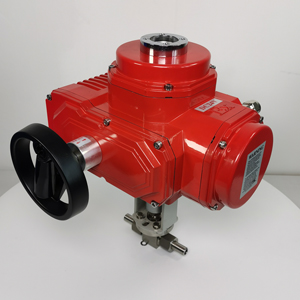

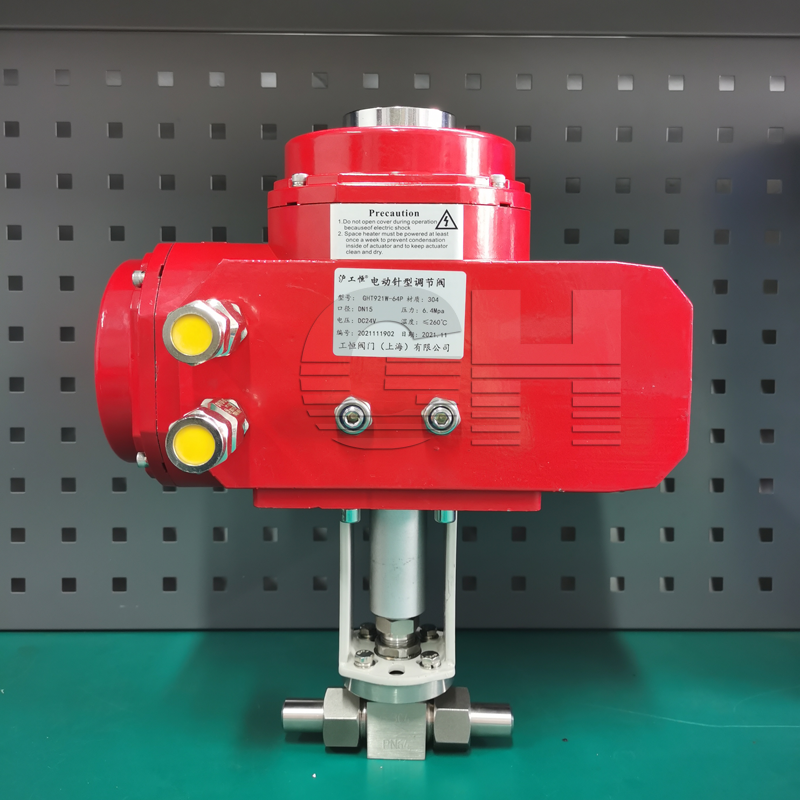

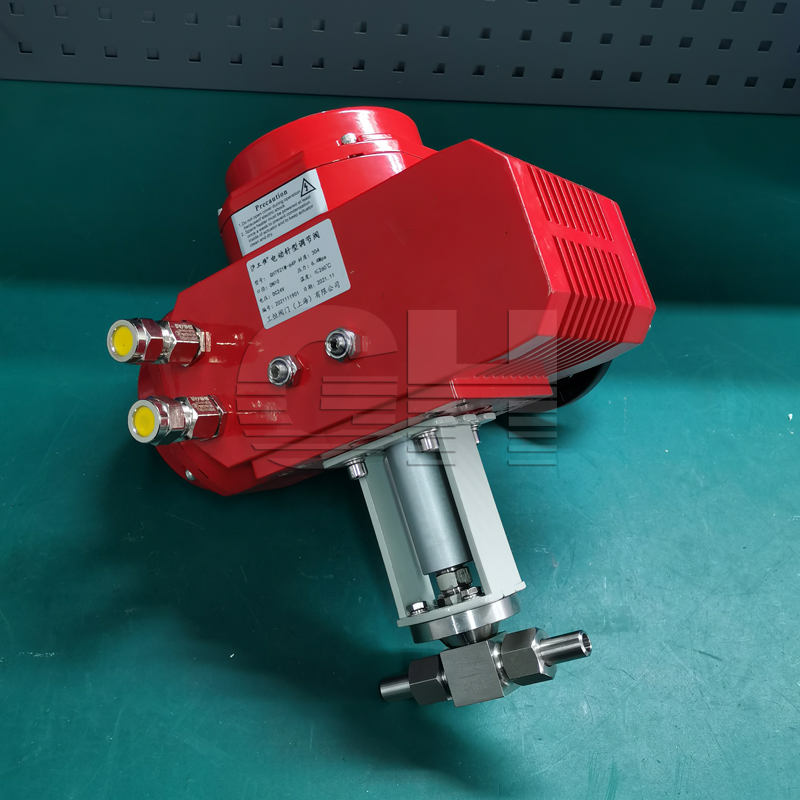

防爆针式小流量调节阀 GHT921W-160P不锈钢焊接式电动针式调节阀是在原手动针型阀结构上面加装支架阀门电动装置制作而成，双接管外螺纹式接口，方便快捷安装。电动执行器电压可选 DC24V AC220V 380V 普通开关型智能调节型免除了人工操作针型阀的体力劳动，更重要的是为机组系统的集中控制(在集控室进行远距离操作)和自动化程序控制提供了有利条件。

电动针型阀J923W-160P产品说明书资料介绍

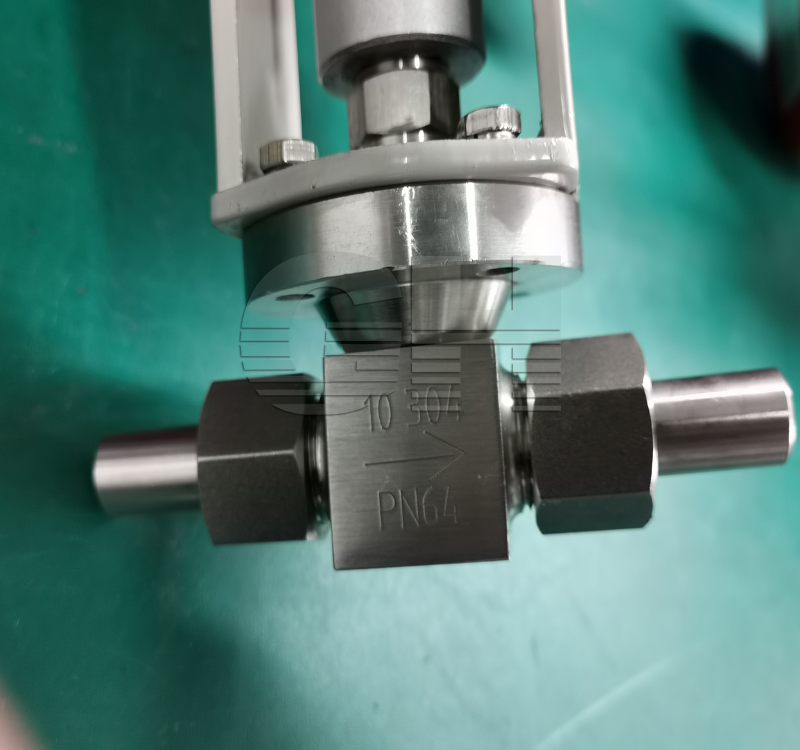

电动针型阀J923W-160P因为阀芯针型得名字，公称通径DN8-DN50，公称压力PN1.6-420，阀体材质304不锈钢，直通式，连接方式：外螺纹+焊接管，阀座密封堆焊STL合计，适用介质：油﹑水﹑气等多种非腐蚀性或腐蚀性介质适用温度：-20℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃等制造材料：20#﹑1Cr18Ni9Ti﹑304﹑316﹑316L﹑12Cr1Mov

特点

相比传统手动针型阀操作方式优势大了很多可以实现人为不好操作场合使用及实现自动化控制系统的应用，连接方式简单便捷，能够耐受更大的压力，密封性能好，可以用于较小流量且较高压力的气体或者液体介质。

用途

广泛应用于：化工、石化、石油、造纸、采矿、电力、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域等。

执行标准

1. 制造标准: GB/T12224-2005 JB/T7747-19952. 连接形式: 外螺纹对焊接管式3. 结构特征: 锥面密封,活动阀瓣4. 阀门检验与试验: GB/T13927-19925. 公称压力: ≤10000Psi6. 适用工作温度: -29℃～+200℃7. 适用介质: 水,油,气等腐蚀性与非腐蚀性介质8. 公称通径:DN6,DN10,DN15,DN20,DN25

性能参数

型号	公称压力（MPa）Nominal pressure	试验压力PS（MPa）			工作压力（MPa）Working pressuer	工作温度（℃）Working temperature	适用介质Applicable mediun
Type		Test pressure
		壳体Shell	密封（液）Seal	密封（气）Seal
J923W-16	1.6	2.4	1.76	0.6	1.6	P≤200℃	水、气、油品等Petroleun gas Water,Oil etc.
J923W-40P	4	6	4.4	0.6	4	P≤200℃
J923W-160	16	17.6	17.6	0.6	16	C≤425℃
J923W-320P	32	48	35.2	0.6	32	C≤425℃

部件材质

零部件材料

序号	零件名称	材质
NO.	Part name	Material
1	焊接接管 Weld tube	20# A105 SS304 SS304L SS316 SS316L
2	平垫圈Plain washer	PTFE RTFE铜(copper)
3	连接螺母 Connector Nut	20# A105 SS304 SS304L SS316 SS316L
4	阀体 Body	20# A105 SS304 SS304L SS316 SS316L
5	填料垫 Packing Seat	PTFE 柔性石墨(Expanded Graphite)
5	填料垫 Packing Seat	金属盘根(Matel and Graphite)
6	填料 Packing	PTFE 柔性石墨(Expanded Graphite)
7	填料压盖 Packing Gland	20# A105 SS304 SS304L SS316 SS316L
8	锁紧螺母 Lock Nut	20# A105 SS304 SS304L SS316 SS316L
9	阀杆 Stem	20# A105 SS304 SS304L SS316 SS316L
10	手柄 Handle	20# A105 SS304 SS304L SS316 SS316L
11	内六角螺钉 Hexagon Screw	20# A105 SS304 SS304L SS316 SS316L
