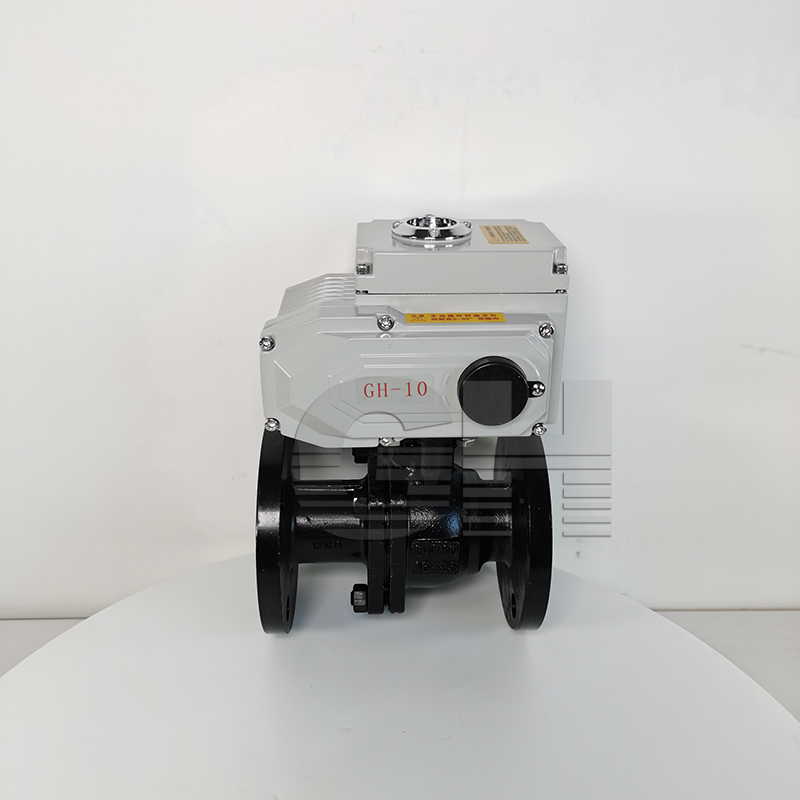

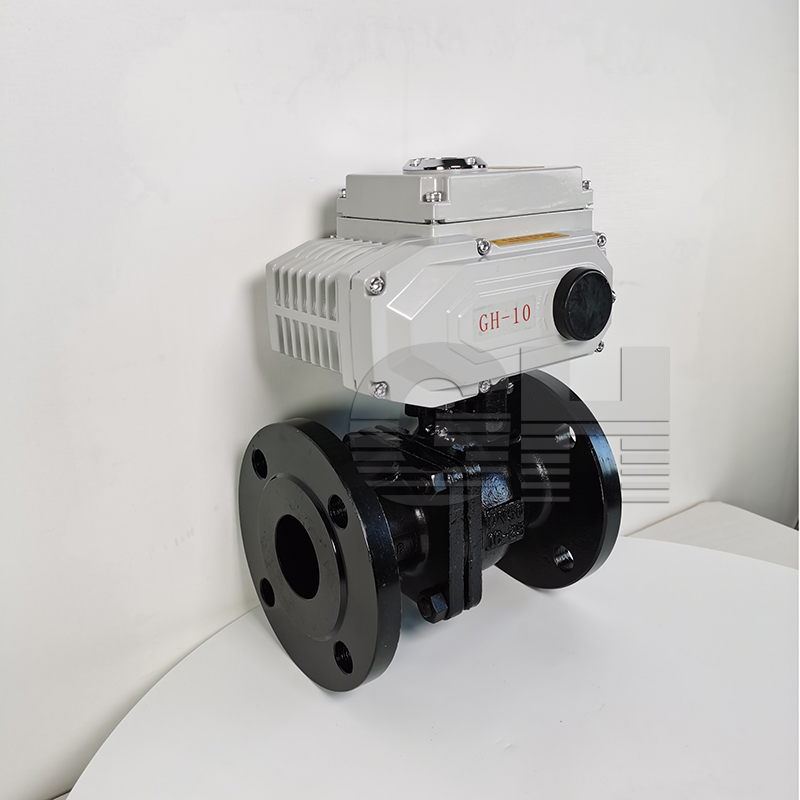

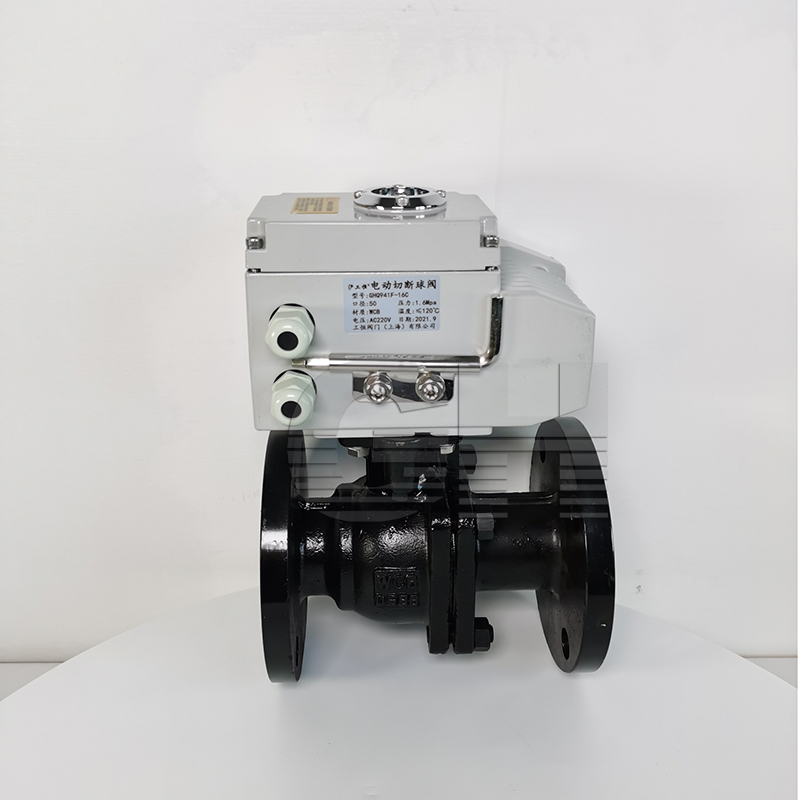

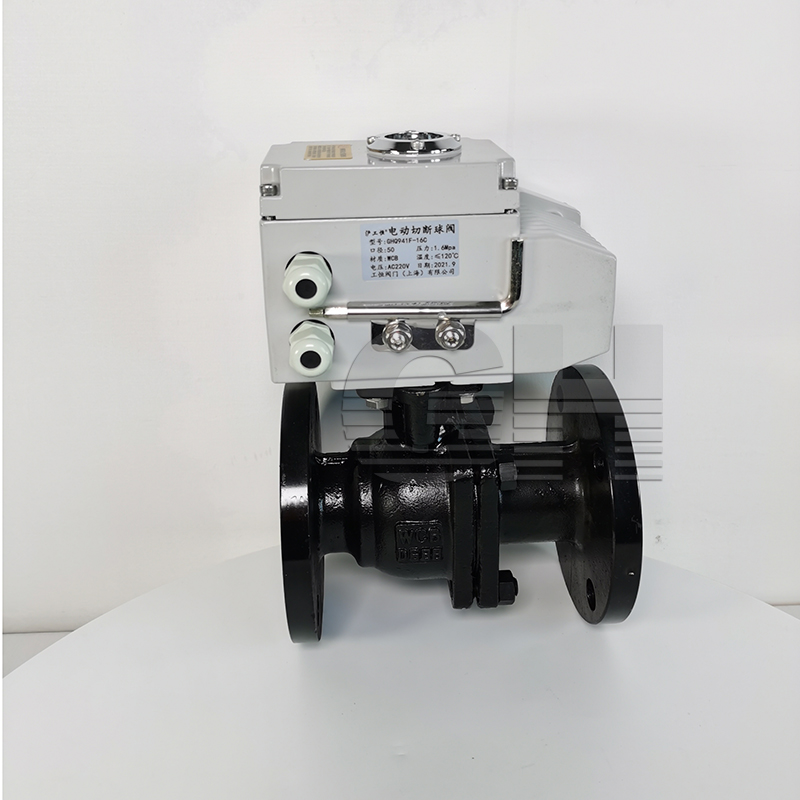

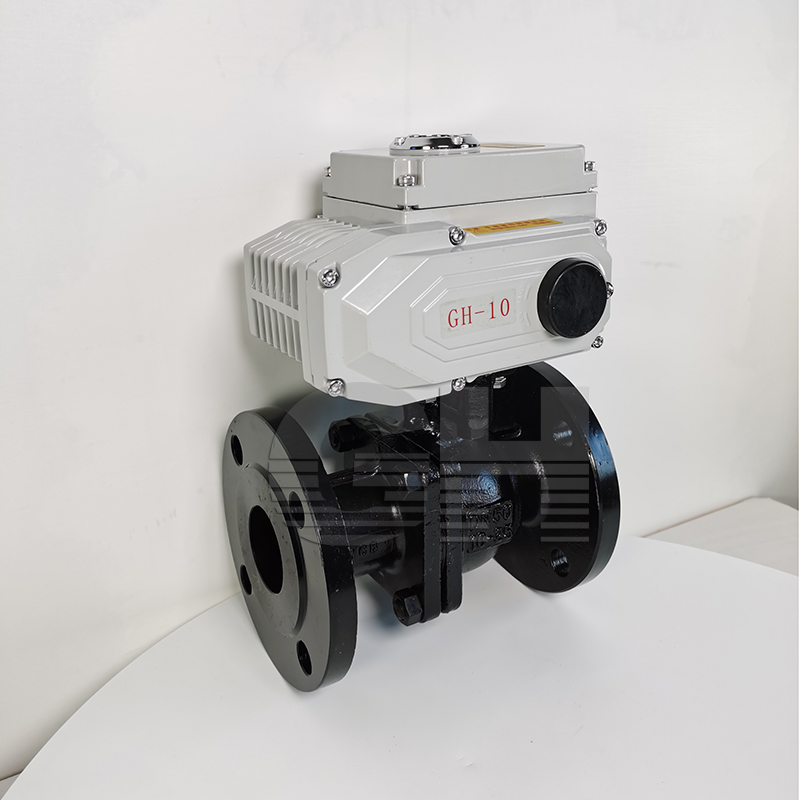

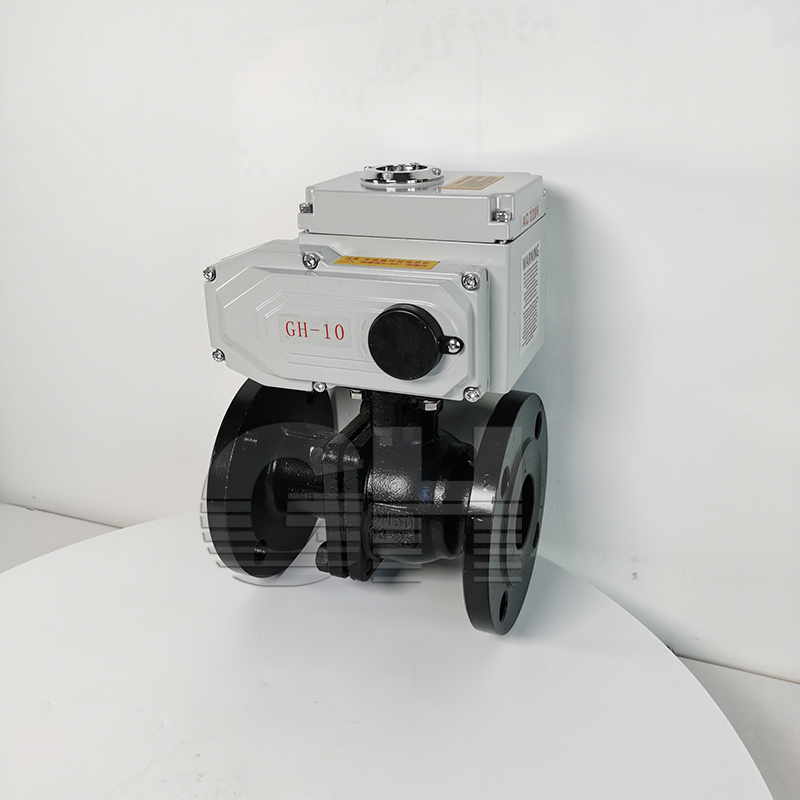

GHQ941F-16C-DN50电动铸钢法兰式球阀电动高平台球阀

日期：2021/11/01 浏览：

品牌 :	沪工恒	型号 :	GHQ941F-16C
材质 :	铸钢	连接形式 :	法兰
结构形式 :	浮动球球阀	公称通径 :	DN15～200mm
适用介质 :	水，蒸汽，油品	压力环境 :	常压
工作温度 :	常温	标准 :	国标
流动方向 :	单向	驱动方式 :	电动
零部件及配件 :	执行器	用途 :	调节
类型(通道位置) :	二通式

产品详情
Product details

Q941F电动高平台球阀
一、产品简介
Q941F电动高平台球阀阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。电动球阀按其密封性能可分软密封阀座及金属密封阀座，软密封阀座适用于温度≤180°的场合，金属硬密封阀座适用于温度≤425°的场合。通常用于密封要求严格的场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质，广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。

二、产品特点
1、流体阻力小，电动球阀是所有阀类中流体阻力zui小的一种，即使是缩径球阀，其流体阻力也相当小。2、电动球阀止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。3、阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且电动球阀的密封能力随着介质压力的增高而增大。4、电动球阀阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故电动球阀的使用寿命长。6、电动球阀采用下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。7、电动球阀具有防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。

三、技术参数和性能

电动执行器技术参数		高平台电动球阀阀体参数
电源	AC110、220、380V/DC24、220V	公称通径	DN15～200mm
输出力矩	50N·M～2000N·M	公称压力	PN1.6、2.5、4.0、6.4、10MPa
任选功能	开关型、触点型、开度信号、智能调节型	阀轴材质	不锈钢
动作范围	0～90°±5°	阀体材质	碳钢、304/316/316L不锈钢
动作时间	15秒/30秒/60秒	球体材质	304/316/316L不锈钢
环境温度	-30°～60°	阀座密封	PTFE、PPL
手动操作	附带手柄操作	温度	PTFE≤180℃、PPL≤350℃
限位	电气、机械二重限位	适用介质	水、石油、粘性流体、浆料、强氧化性介质等
防护等级	IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选)	适用介质	水、石油、粘性流体、浆料、强氧化性介质等
输入信号	0-10，1-5VDC/4-20mA(智能调节型)	特点	连线简单，结构紧凑、阻力小、动作稳定

四、外形尺寸

公称通径DN	L	L1	W	H	D	D1	额定功率	额定电流
压力	1.6/2.5	1.6/2.5	1.6/2.5	1.6/2.5	1.6/2.5	1.6/2.5
15	130	119	110	256	95	65	15W	0.1A
20	140	119	110	260	105	75	15W	0.1A
25	150	155	132	266	115	86	15W	0.2A
32	165	155	132	270	136	100	15W	0.2A
40	180	208	165	312	146	110	25W	0.5A
50	200	208	165	325	160	125	25W	0.5A
65	220	208	165	336	180	145	25W	0.5A
80	250	256	211	365	195	160	50W	0.8A
100	280	256	211	400	215/230	180/190	90W	1.0A
125	320	256	211	420	245/270	210/220	90W	1.0A
150	360	288	235	440	280/300	240/250	120W	1.2A
