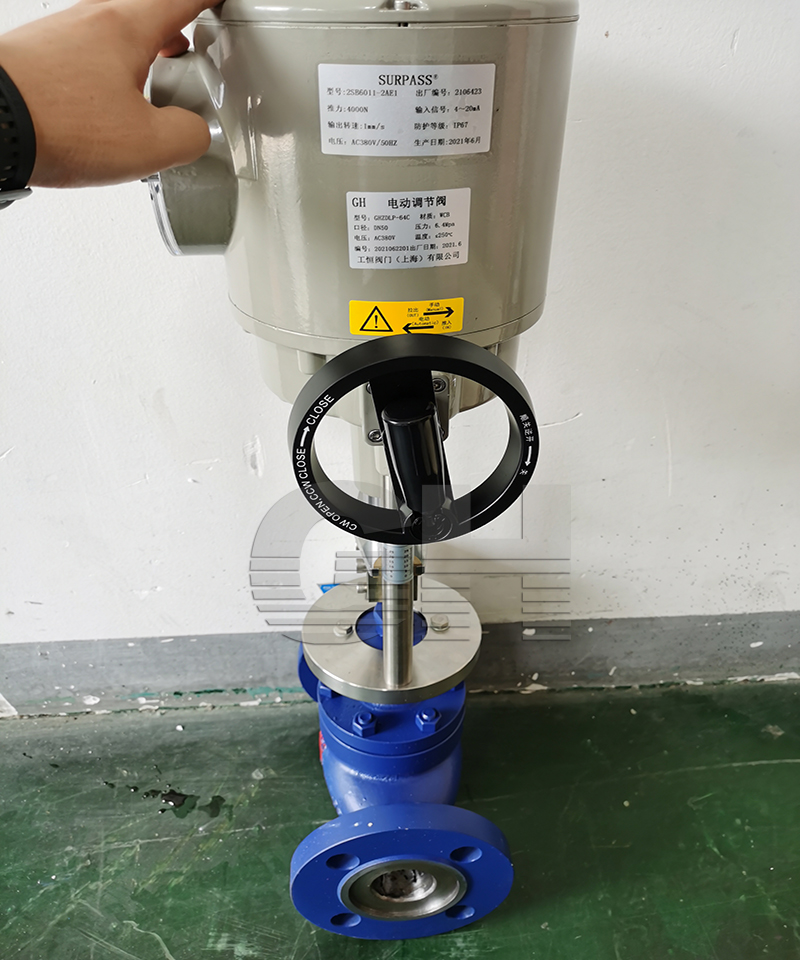

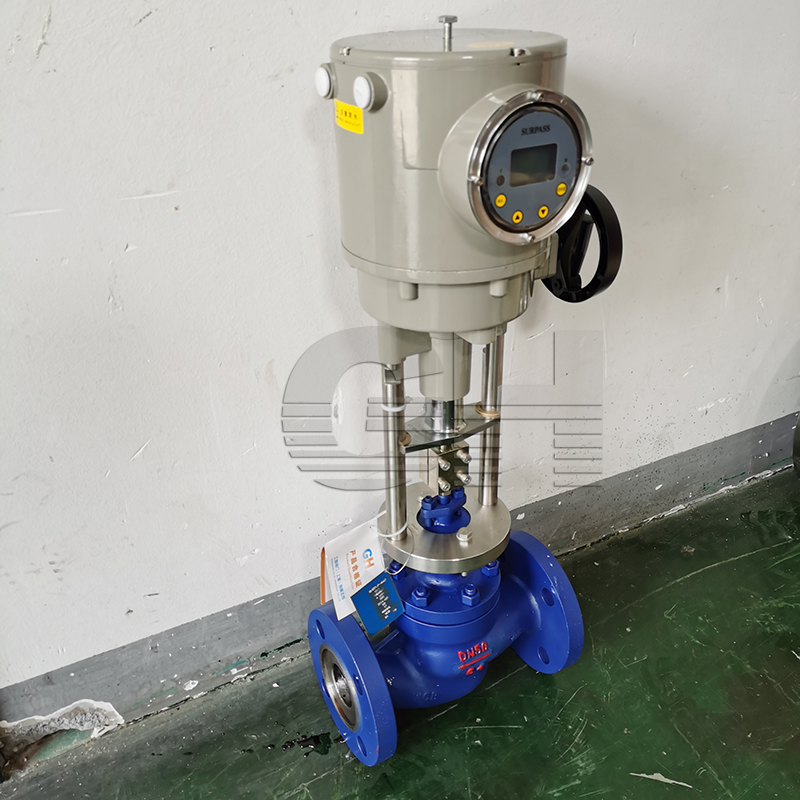

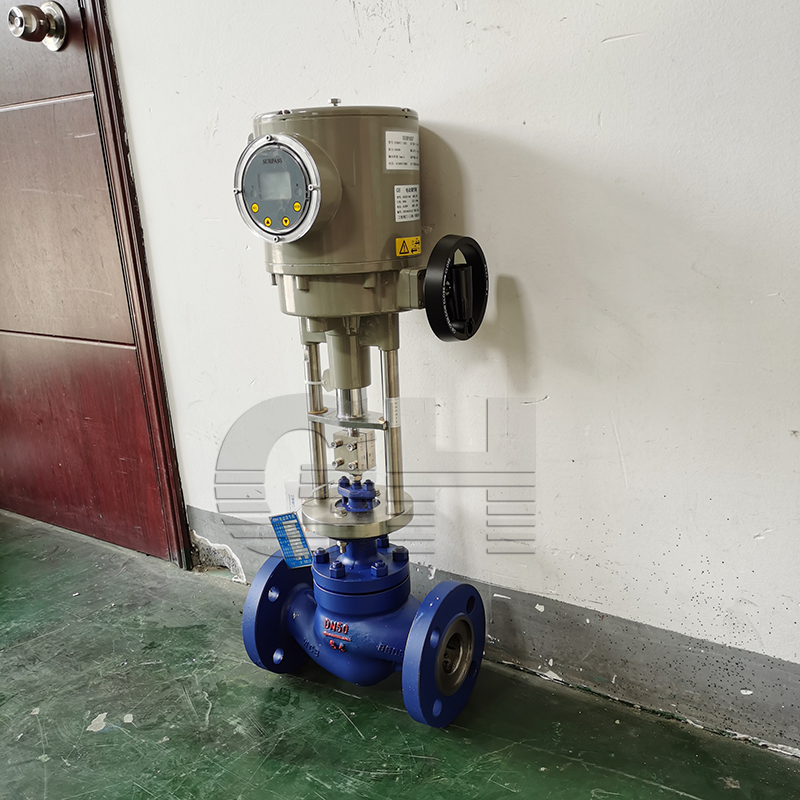

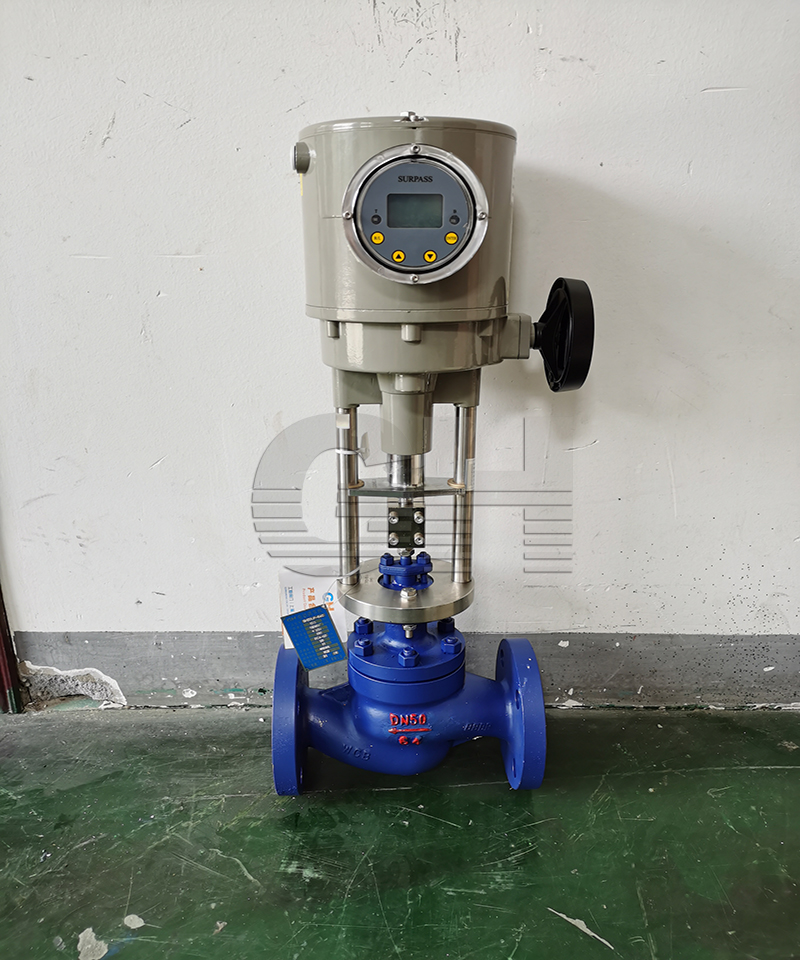

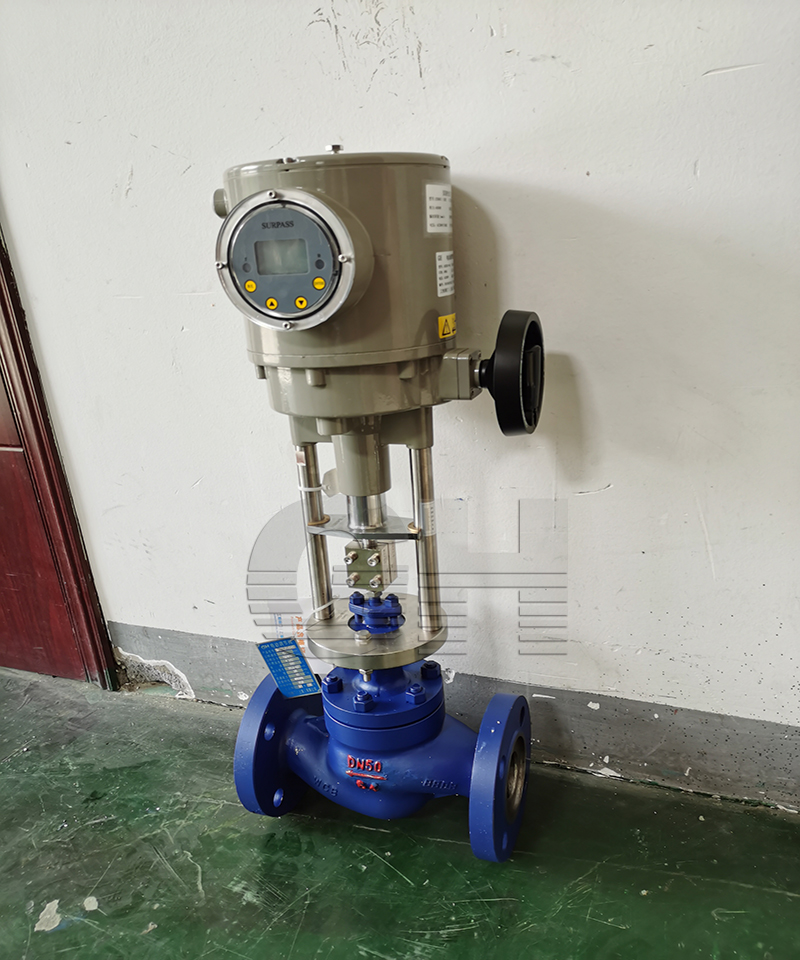

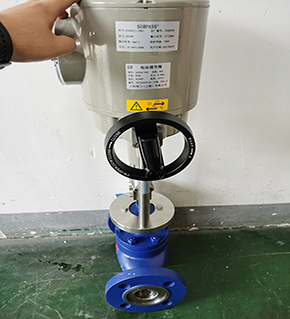

电动单座调节阀 ZDLP-16C 智能型电动调节阀
日期：2021/06/30
浏览：
| 加工定制 : | 是 | 品牌 : | 沪工恒 |
| 型号 : | ZDLP-16C | 材质 : | 碳钢 |
| 连接形式 : | 法兰 | 公称通径 : | 20-300 |
| 适用介质 : | 水,蒸汽,油品 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 流动方向 : | 单向 |
| 驱动方式 : | 电动 | 零部件及配件 : | 执行器 |
| 形态 : | 球式 | 类型(通道位置) : | 二通式 |
| 标准 : | 国标 | 密封形式 : | 软密封型 |
产品详情
Product details
产品概述：Product details
P系列直通单座调节阀有顶部导向型和套筒导向型两种结构，该系列阀门流量特性曲线精度高，阀芯导向面积大，抗振性好，是一种能适应多种苛刻工况条件的调节阀，特别适用于泄漏要求高、阀前后压差不大的工作场合。
该系列阀门可按要求配用多弹簧式气动薄膜执行机构、气动活塞执行机构、全电子式智能型电动执行机构等。
执行机构部分
| 规格 型号 | 气动薄膜式 | 气动活塞式 | 全电子式 | 电动式 |
全电子式 (温度调节执行器) |
|
| 用 途 | 调节、开关 | 调节、开关 | 调节 | 开关 | 调节 | |
| 弹簧范围 | 20-100KPa;40-200KPa;80-240KPa | － | － | － | ||
| 气源/电源 | 0.14,0.25,0.4MPa | 0.4～0.6MPa |
220V.AC 50Hz 380V.AC 50Hz |
220V.AC 50Hz 380V.AC 50Hz |
220V.AC 50Hz | |
| 接 口 | Rc1/4",Rc3/8" | Rc1/4", Rc1/2",Rc3/8" | 配线:2-G1/2" | 配线:2-G1/2" |
M27×2 (温度传感器接头) |
|
| 作用方式 | 气开、气关 | 气开、气关、双作用 | 电开、电关 | 电开、电关 | 冷却控制,加热控制 | |
|
基本 误差 |
一般型 | ±1.5% FS(带定位器) | ±1.0% FS | - | ±2.0% FS | |
| 特殊型 | ±4.0% FS(带定位器) | ±2.5% FS | - | - | ||
| 回 差 | 一般型 | ≤1.5% FS(带定位器) | ≤1.0% FS | - | ≤1.5% FS | |
| 特殊型 | ≤3.0% FS(带定位器) | ≤2.0% FS | - | - | ||
| 允许环境温度 | -10～+70℃ | -10～+60℃ | -10～+50℃ | |||
| 可选阀门附件 |
电气阀门定位器,过滤减压器,电磁阀, 限位开关,保位阀,手动装置 |
过载单元 | 检测开度微动开关,电位器 | |||
主要技术参数
| 公称通径 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 额定Kv | 线性 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 |
| 等百分比 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | |
| 额定行程L(mm) | 16 | 25 | 40 | 60 | ||||||||
|
膜片有效面积(气动阀) Ae() |
280 | 400 | 600 | 1000 | ||||||||
| 固有流量特性 | 线性、等百分比 | |||||||||||
| 固有可调比 | 50:1 | |||||||||||
| 允许泄漏量 | 硬密封:Ⅳ级(×Kv);软密封:Ⅵ级(参见GB/T4213-2008) | |||||||||||
温馨提示：本文中所有文字、数据、图片均只适用于参考，电动单座调节阀 ZDLP-16C 智能型电动调节阀性能参数、结构尺寸参数、价格等详情，请联系我们。
