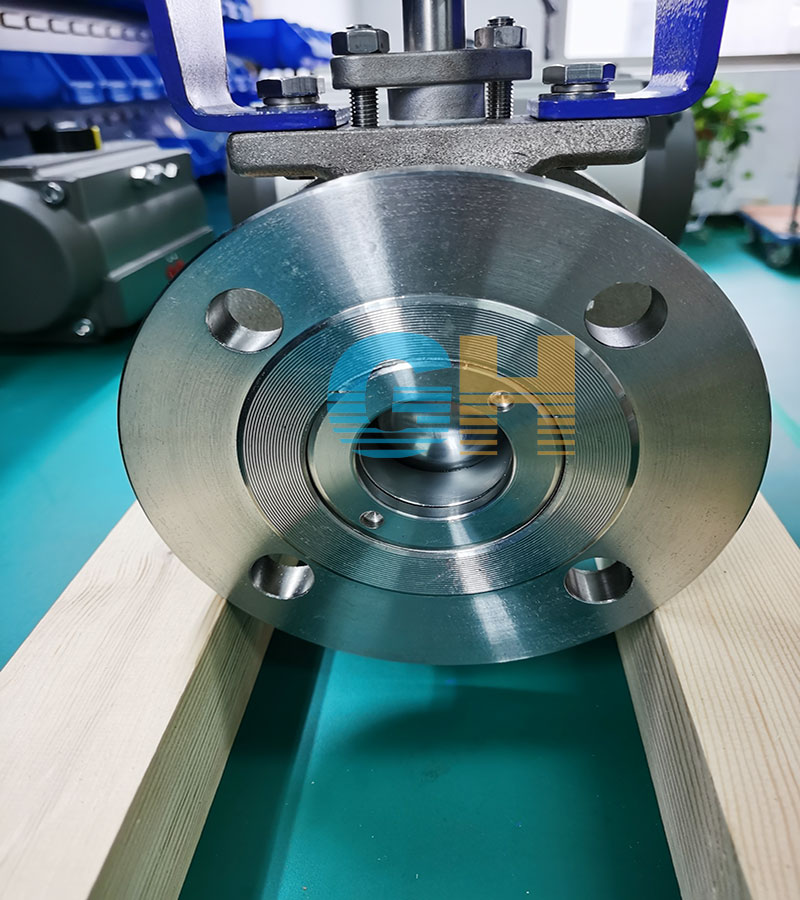

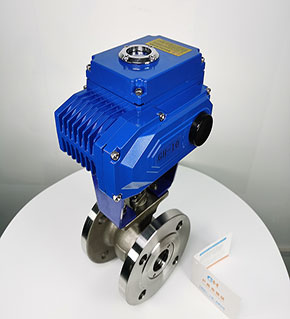

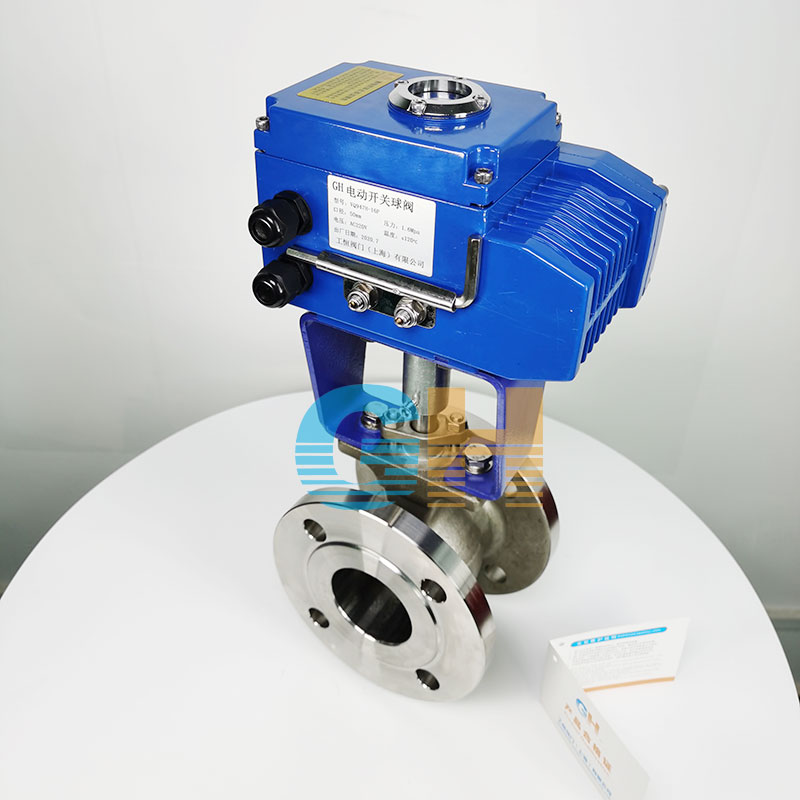

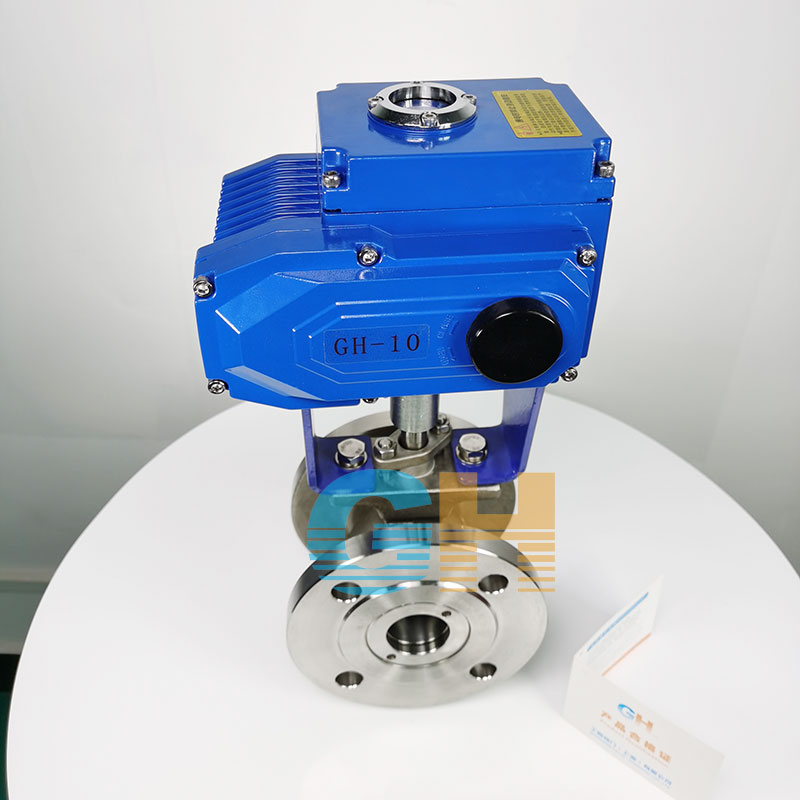

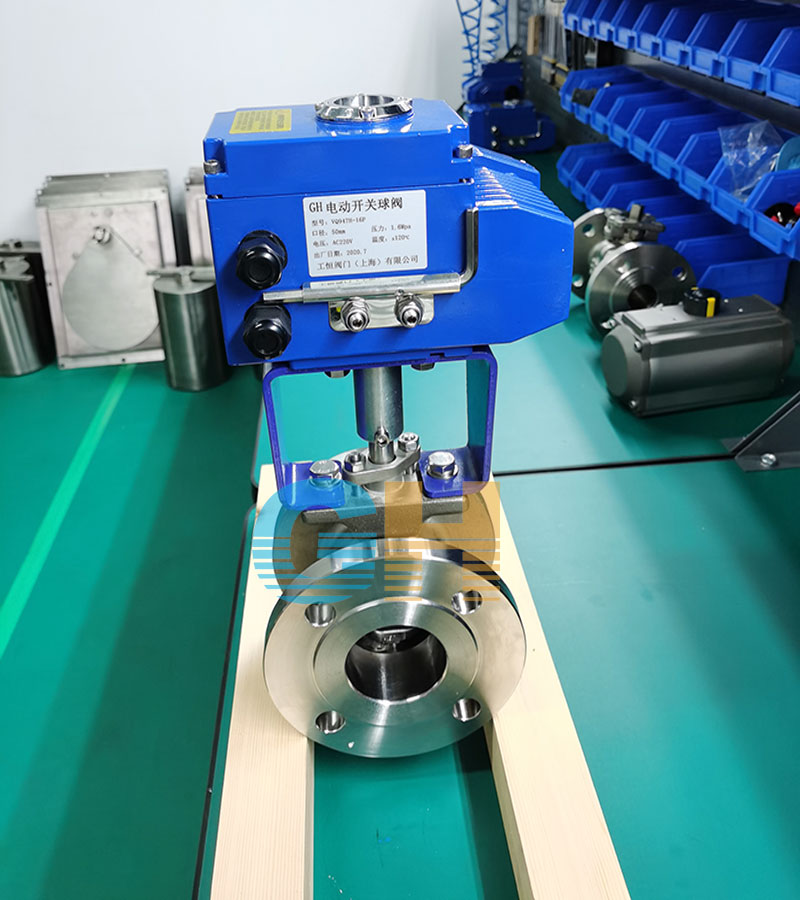

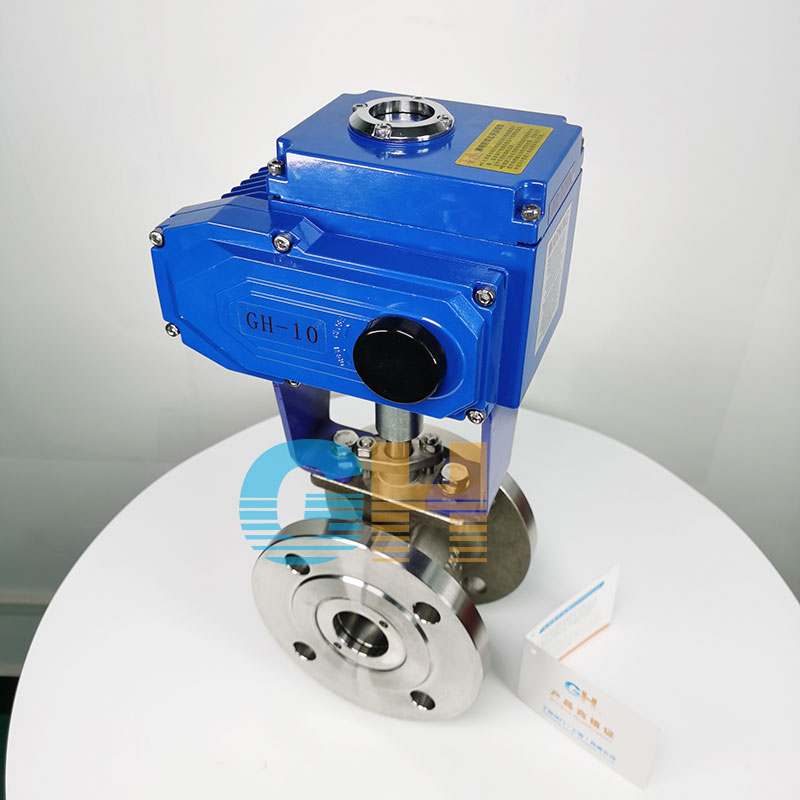

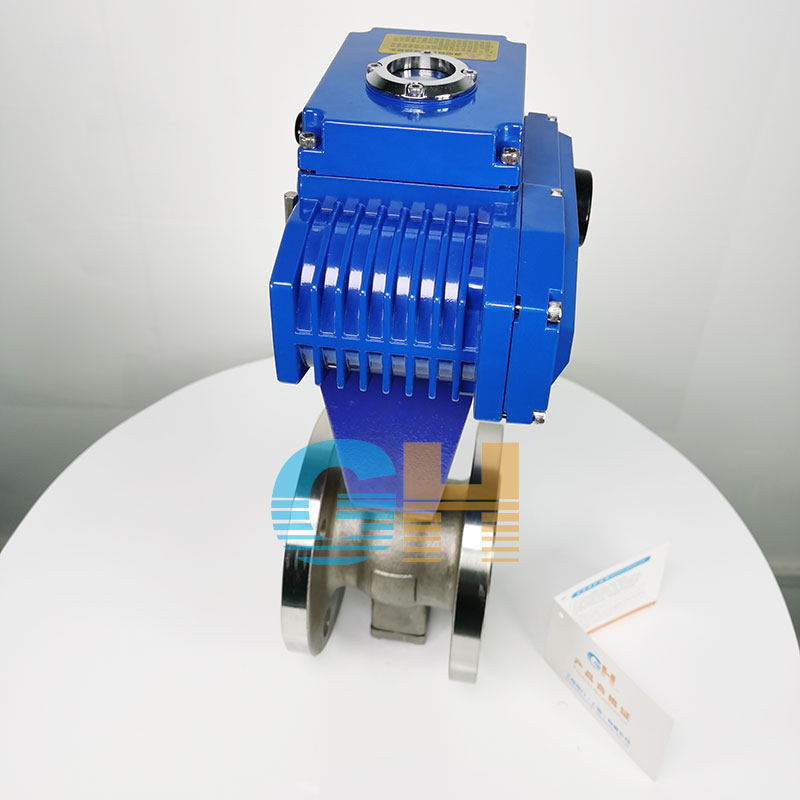

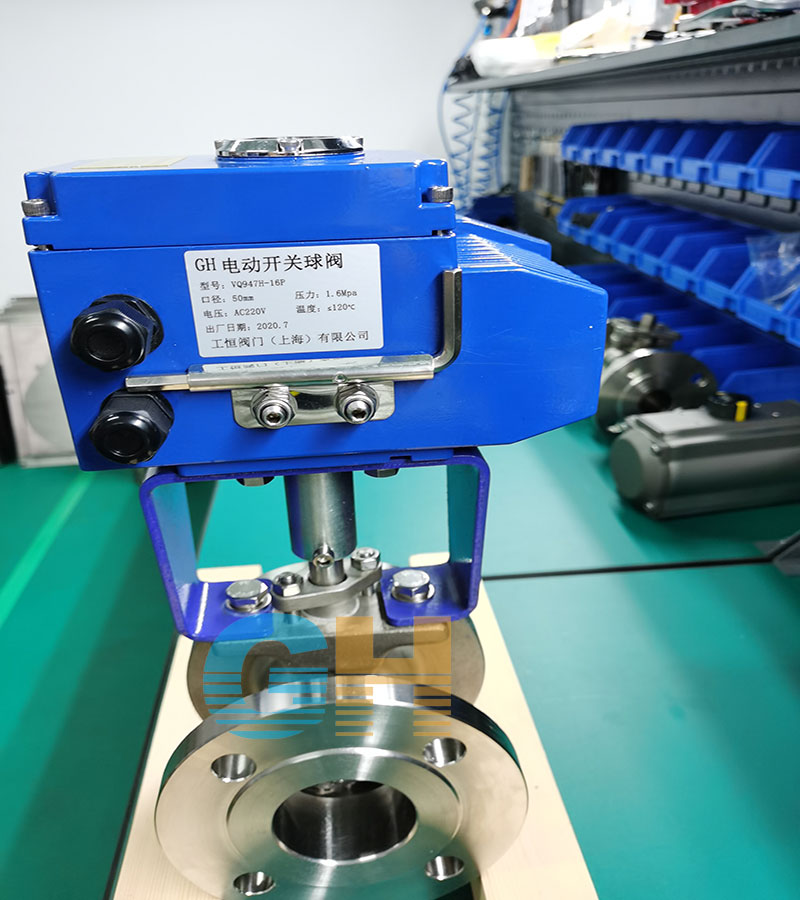

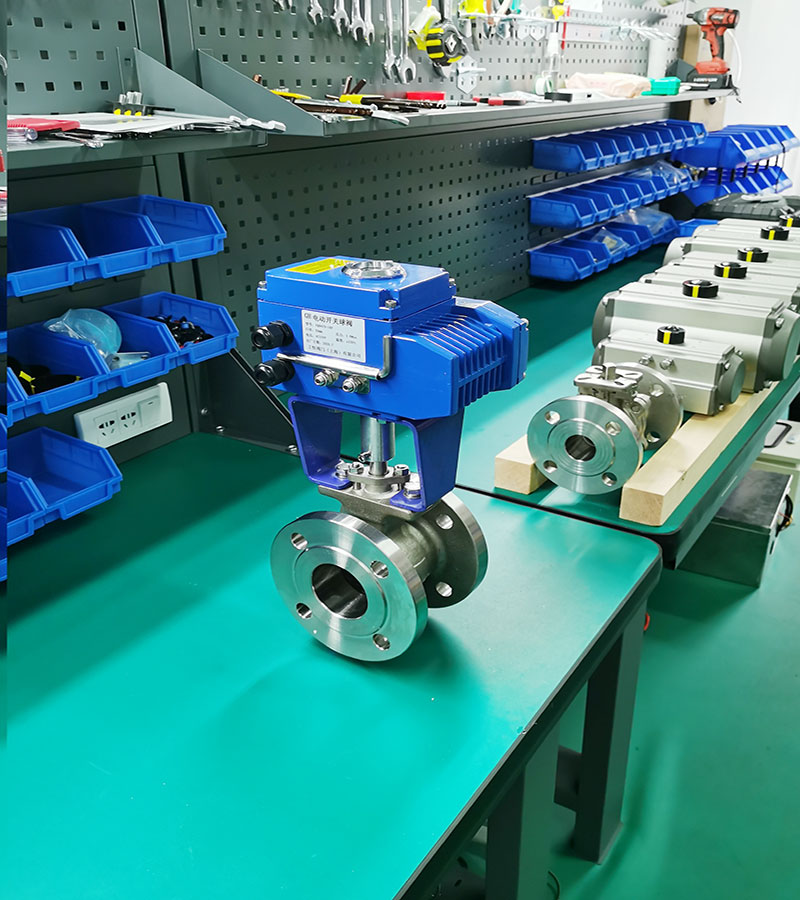

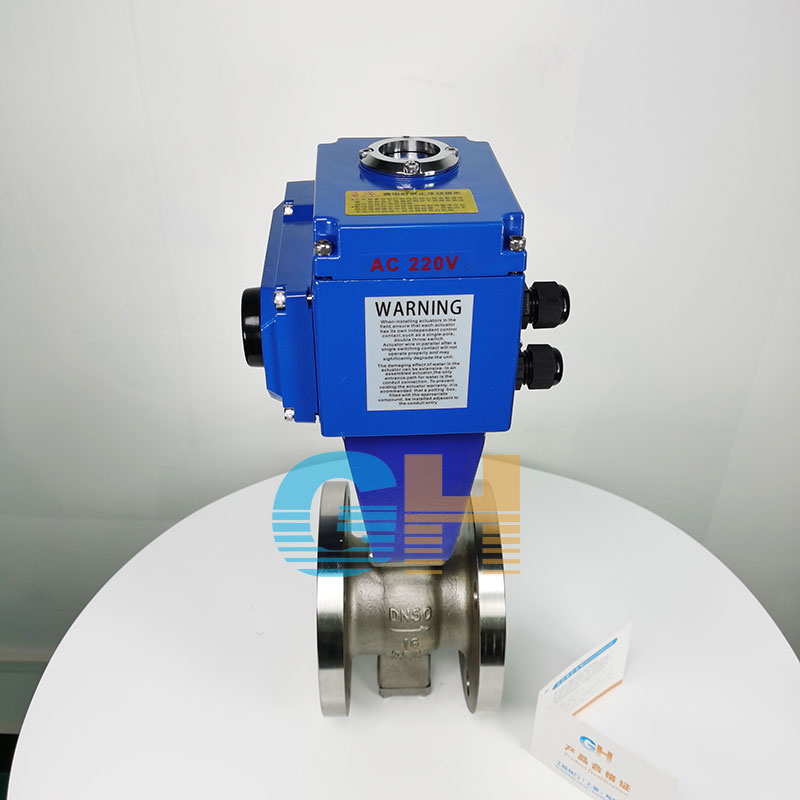

VQ947H-16P-电动法兰V型球阀-V型调节球阀

日期：2021/04/16 浏览：

品牌 :	GH/工恒	型号 :	VQ947H-16P
材质 :	不锈钢	连接形式 :	法兰
结构形式 :	浮动球球阀	公称通径 :	25-400
适用介质 :	水,蒸汽,油品,空气	压力环境 :	常压
工作温度 :	常温	标准 :	国标
流动方向 :	单向	驱动方式 :	电动
零部件及配件 :	执行器	用途 :	截止
类型(通道位置) :	二通式

产品详情
Product details

产品概述：
V型球阀是一种球芯通道设计成V型状开口的阀门，具有流量特性和控制功能。通过0-90度的旋转动作，来达到流量的调节。阀座与球面之间无间隙摩擦，具有优良的剪切力和自洁能力，适用于带有纤维或带有微小颗粒的流体介质。

结构特点：
■适用做调节流量的阀，具有流量特性
■适用带有固体物质的苛刻介质（PTFE密封不适用）
■中轴密封是活动的压块，方便密封的检修
■阀体小巧、经济实惠
■密封面可做碳化钨处理
■电动V型调节球阀采用圆柱型弹簧预载的带补偿性可动金属阀座结构，密封性能好。球芯与阀座不会产生卡阻或脱离，使用长。
■球芯上的V形切口与金属阀座之间具有剪切作用,适用于控制高粘度,含纤维,固体颗粒及浆料等介质.结构制造纸工业的纸浆显得好.
■阀门的流通能力大、压力损失小、且介质不会沉积在阀体中腔，阀门不仅具有近似等有分比的流量特性、可调范围大，可调比可达为100：1，还具有调节与定位的功能。

主要零件材料：

零件名称	材质
阀体、阀盖	WCB	CF 8
密封圈	2Cr13+氮化	304+氮化
球体	2Cr13+硬格	304+硬格
阀座、阀杆	2Cr13	304
垫片	柔性石墨+不锈钢	柔性石墨+不锈钢
双头螺柱	35CrMoA	1Cr18Ni9Ti
