Q961F电动承插焊接球阀-碳钢三片式球阀
日期：2021/04/06
浏览：
| 品牌 : | GH/工恒 | 型号 : | Q961F |
| 材质 : | 碳钢 | 连接形式 : | 焊接 |
| 结构形式 : | 浮动球球阀 | 公称通径 : | DN15-DN100mm |
| 适用介质 : | 水、油、气 | 压力环境 : | 常压 |
| 工作温度 : | 高温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 电动 |
| 零部件及配件 : | 执行器 | 用途 : | 截止 |
| 类型(通道位置) : | 二通式 |
产品详情
Product details
三片式电动球阀阀门特性：生产成三片式方便需要经常维修的设备插入。Product details
端口：内螺纹 UNI/ISO7/1 Rp; 承插焊接和对接焊。
工作温度: -20℃ 至+160℃
工作压力: 见图
流体范围：空气、水、气体、石油和石化产品、腐蚀性介质。
阀门头规格ISO5211

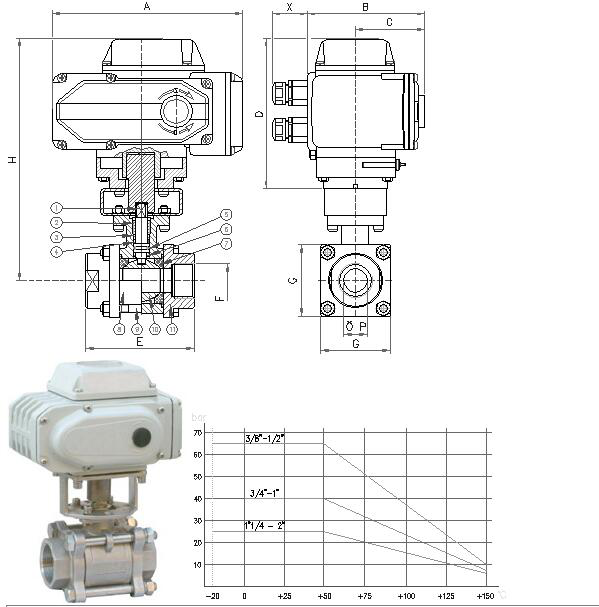

| 阀门材料 | |||
| 1) 轴 Shaft | 不锈钢 ANSI316 | 1.4401 | UNIX5CrNiMo 17 12 |
| 2) 防松螺母 Lock nut | 不锈钢 ANSI304 | 1.4301 | UNIX5CrNi 18 10 |
| 3) 压紧环型螺母 Gland nut ring | 不锈钢 ANSI304 | 1.4301 | UNIX5CrNi 18 10 |
| 4) 顶部密封环 至p tight ring | P.T.F.E. | ||
| 5) O环 O-Ring | 氟橡胶 VITON | ||
| 6) 垫圈 Washer | P.T.F.E. | ||
| 7) 密封圈 Seals | P.T.F.E. | ||
| 8) 阀体 Body | 不锈钢 ANSI316 | 1.4408 | |
| 9) 螺钉 Screws | 不锈钢 ANSI304 | 1.4301 | UNIX5CrNi 18 10 |
| 10) 球体 Ball | 不锈钢 ANSI316 | 1.4401 | UNIX5CrNiMo 17 12 |
| 11) 端部 End | 不锈钢 ANSI316 | 1.4408 | |
二、三片式电动球阀Q911F/Q961F尺寸表：
| DN | mm. | 10 | 15 | 20 | 25 | 32 | 40 | 50 |
| 内螺纹尺寸 | GAS | 3/8" | 1/2" | 3/4" | 1" | 1"1/4 | 1"1/2 | 2" |
| 通径 | mm. | 10 | 15 | 20 | 25 | 32 | 40 | 50 |
| A | mm. | 207,5 | 207,5 | 207,5 | 207,5 | 207,5 | 256,5 | 256,5 |
| B |
温馨提示：本文中所有文字、数据、图片均只适用于参考，Q961F电动承插焊接球阀-碳钢三片式球阀性能参数、结构尺寸参数、价格等详情，请联系我们。
