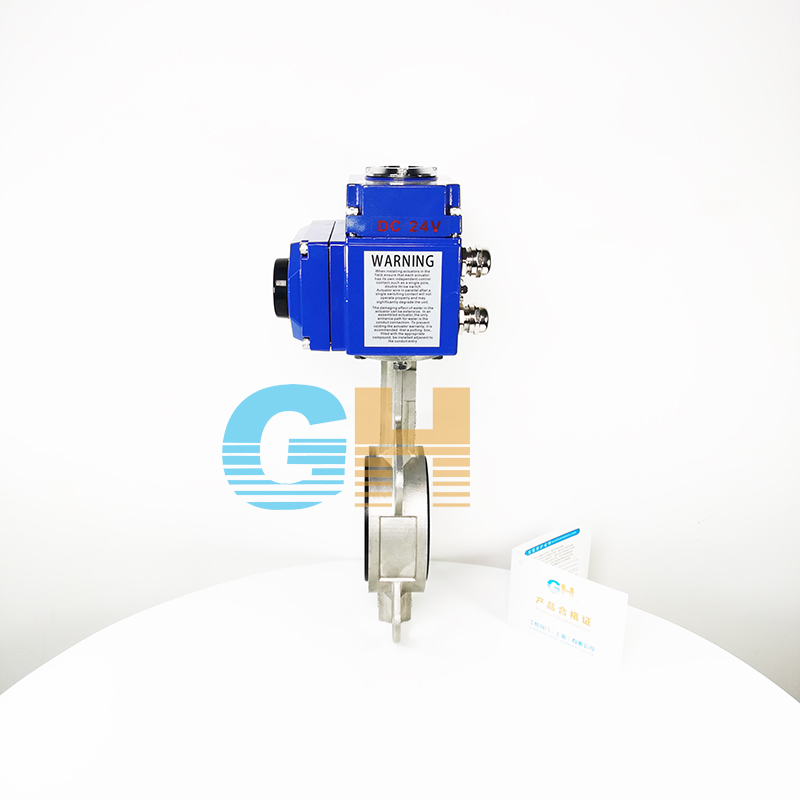

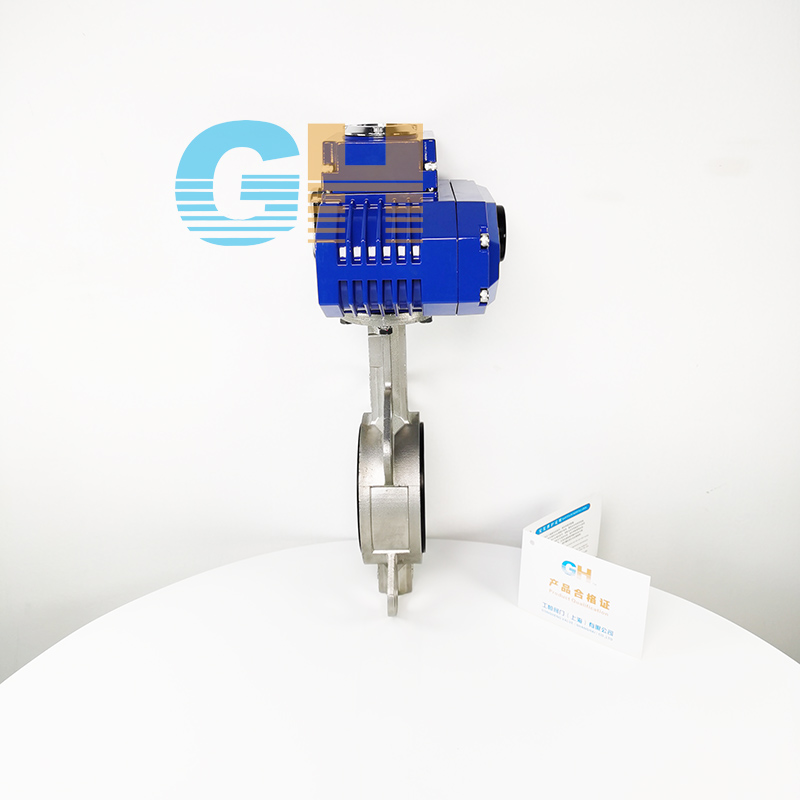

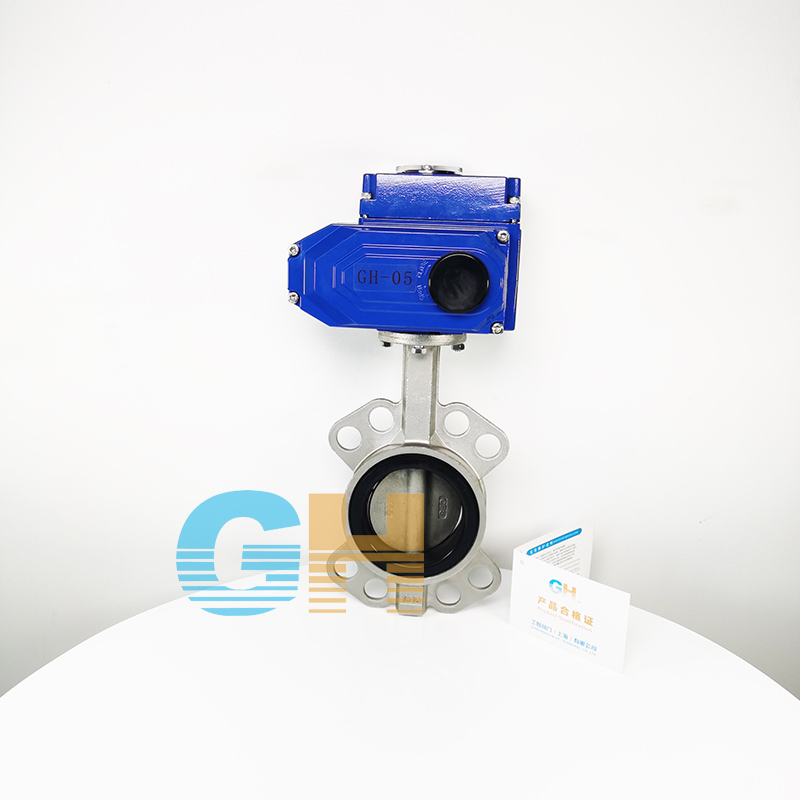

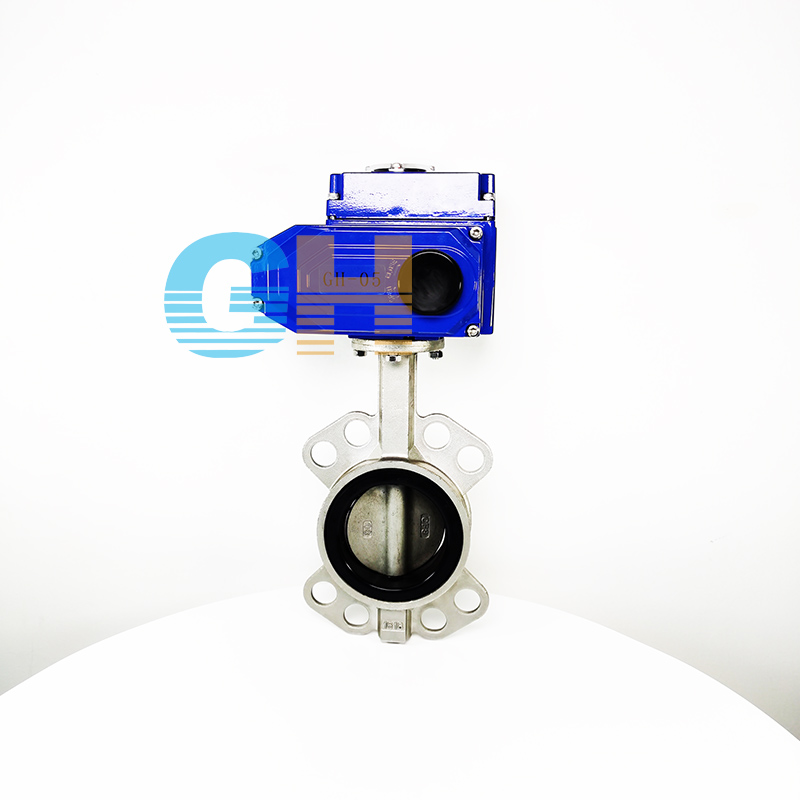

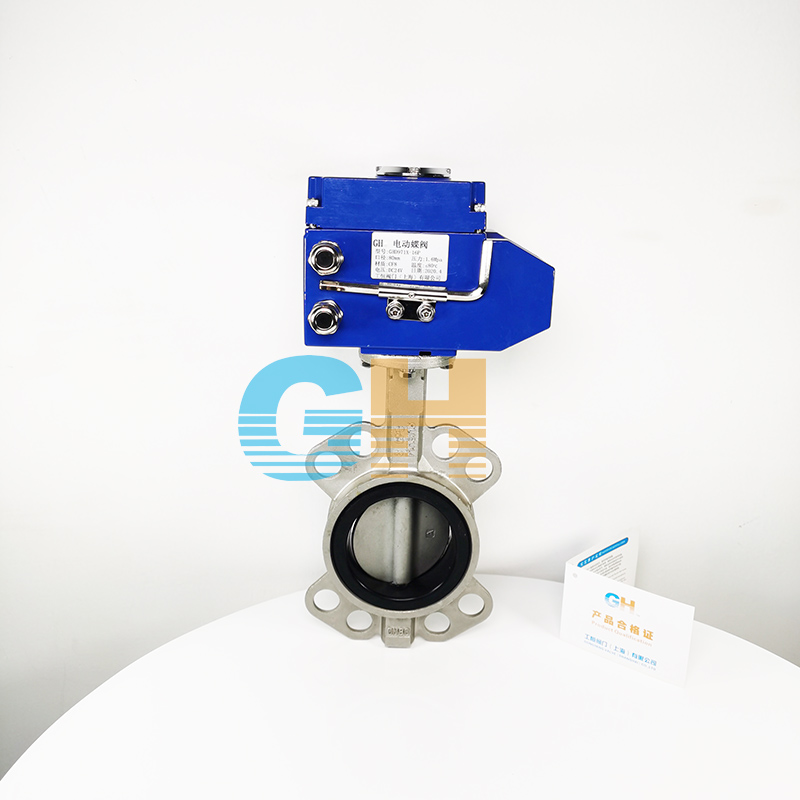

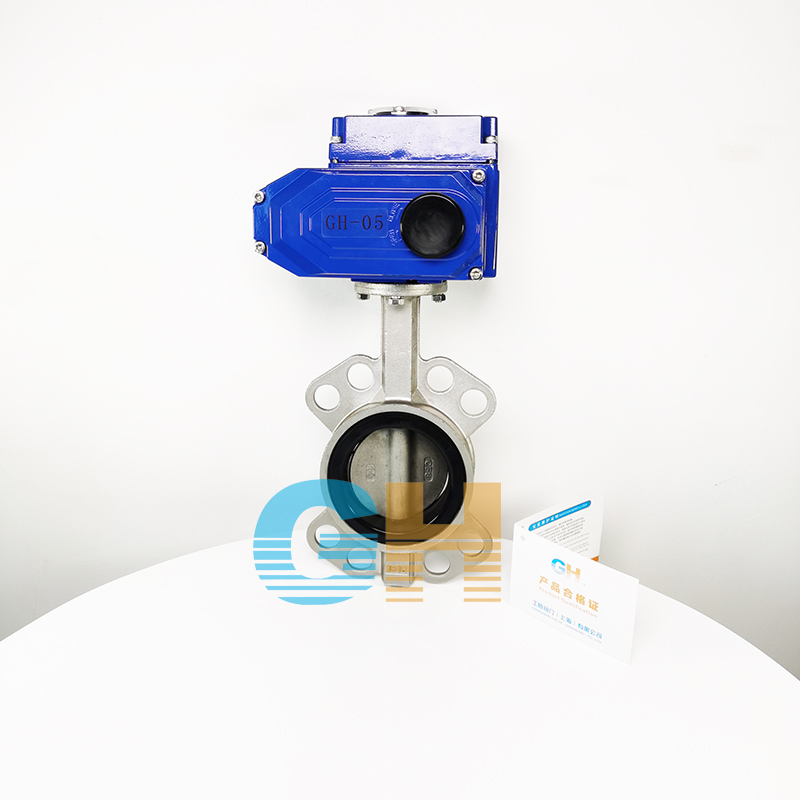

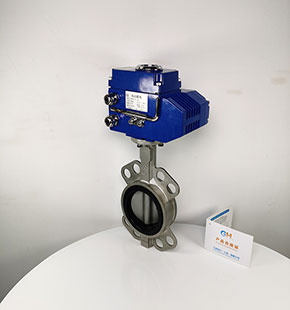

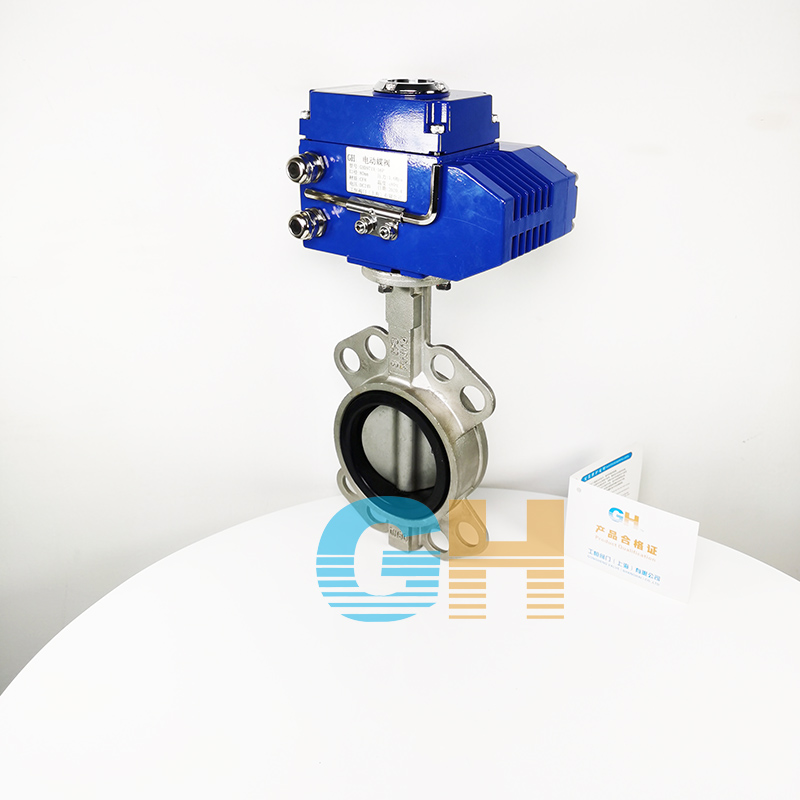

GHD971X-16P不锈钢电动对夹蝶阀-电动软密封蝶阀

日期：2021/03/13 浏览：

品牌 :	GH/工恒	型号 :	GHD971X-16P
结构形式 :	垂直板式	加工定制 :	是
材质 :	不锈钢	连接形式 :	法兰
适用介质 :	水、空气、、油品及弱腐蚀性流体	压力环境 :	常压
工作温度 :	高温	标准 :	国标
流动方向 :	单向	驱动方式 :	电动
零部件及配件 :	执行器	用途 :	截止
类型(通道位置) :	二通式	口径 :	80
公称通径 :	80

产品详情
Product details

一、产品概述：
D971X/F电动对夹式蝶阀由四氟密封蝶阀和不锈钢阀板、阀杆构成。适用于温度≤150℃，弱腐蚀或洁净度有一定要求工况，高温高压工况可选用三偏心硬密封阀体。

二、产品的特点：
（1）启闭方便迅速、省力、流体阻力小，可以经常操作。
（2）结构简单，体积小，重量轻。
（3）可以运送泥浆，在管道口积存液体少。
（4）低压下，可以实现良好的密封。
（5）调节性能好。

三、产品的工作原理：
以圆形蝶板随阀轴的转动，来实现管道的开启或关闭，圆柱形通道内，圆盘形蝶板绕着轴线旋转0°~90°，旋转到90°时，蝶阀则呈全开状态。主要做截断阀使用，亦可设计成具有切断和节流调节的功能。
四、产品适用于：
它可广泛应用于食品，环保，轻工，石油，化工，教学设备，造纸，电力等到行业的工业过程自动控制系统中。在食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。
五、产品的规格参数：

公称通经DN(mm)	50~2000		50~1600
公称药理PN(MPa)	0.6	1.0	1.6
密封试验(MPa)	0.66	1.1	1.76
强度试验(MPa)	0.9	1.5	2.4
适用温度	丁腈橡胶:-40℃~90℃氟橡胶:-20℃~200℃
适用介质	水、空气、、油品及弱腐蚀性流体
泄漏率	符合GB/T13927-92标准
驱动方式	蜗轮传动、电动、气动、液动

六、电动对夹式蝶阀密封材料选用和适用温度：

材料品种	氯丁橡胶	丁晴橡胶	乙丙橡胶	聚四氟乙烯	硅橡胶	氟橡胶	天然橡胶	尼龙
英语简称	CR	NBR	EPDM	PTFE	SI	VITON	NR	PA
型号代号	X或J	XA或JA	XB或JB	F或XC、JC	XD或JD	XE或JE	X1	N
耐高温度	82℃	93℃	150℃	232℃	250℃	204℃	85℃	93℃
耐低温度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃	-20℃	-73℃
适用工作温度	0~+80℃	-20~+82℃	-40~+125℃	-30~+150℃	-70~+150℃	-23~+150℃	-20~+85℃	-30~+93℃

七、蝶阀安装注意事项：
（1）在安装时，阀瓣要停在关闭的位置上。
（2）开启位置应按蝶板的旋转角度来确定。
（3）带有旁通阀的蝶阀，开启前应先打开旁通阀。
（4）应按制造厂的安装说明书进行安装，重量大的蝶阀，应设置牢固的基础。

八、产品的结构图：

公称通径 (DN)	L	D1	D	z-φd	H	H0	A	B
50	43	125	165	4-18	63	315	180	65
65	46	145	185	4-18	70	330	180	65
80	46	160	200	8-18	83	390	245	72
100	52	180	220	8-18	105	431	245	72
125	56	210	250	8-18	115	455	245	72
150	56	240	285	8-22	137	626	355	93
200	60	295	340	8-22	164	720	350	93
250	68	350	395	12-22	206	800	550	350
300	78	400	445	12-22	230	860	600	350
350	78	460	505	16-22	248	883	600	350
400	102	515	565	16-26	289	972	600	350
450	114	565	615	20-26	320	1043	750	380
500	127	620	670	20-26	343	1098	750	380
600	154	725	780	20-30	413	1236	750	380
700	165	840	895	24-30	478	1431	750	380
800	190	950	1015	24-33	525	1488	750	380

通经（DN）	主要尺寸				法兰尺寸
	L	L1	H	H1	1.0MPa			1.6MPa			2.5MPa
	L	L1	H	H1	D	D1	n-Фd	D	D1	n-Фd	D	D1	n-Фd
50	108	43	112	530	165	125	4-18	165	125	4-18	165	125	4-18
65	112	46	115	530	185	145	4-18	185	145	4-18	185	145	8-18
80	114	46	120	565	200	160	4-18	200	160	8-18	200	160	8-18
100	127	52	138	600	220	180	8-18	220	180	8-18	235	190	8-22
125	140	56	164	640	250	210	8-18	250	210	8-18	270	220	8-26
150	140	56	175	705	285	240	8-22	285	240	8-22	300	250	8-26
200	152	60	200	775	340	295	8-22	340	295	12-22	360	310	12-26
250	165	68	243	945	395	350	12-22	405	355	12-26	425	370	12-30
300	178	78	250	1070	445	400	12-22	460	410	12-26	485	430	16-30
350	190	78	280	1140	505	460	16-22	520	470	12-26	555	490	16-33
400	216	102	305	1210	565	515	16-26	580	525	16-26	620	550	16-36
450	222	114	350	1335	615	565	20-26	640	585	16-30	670	600	20-36
500	229	127	380	1415	670	620	20-26	715	650	20-30	730	660	20-36
600	267	154	445	1605	780	725	20-30	840	770	20-33	845	770	20-39
700	292	165	480	1844	895	840	24-30	910	840	24-36	960	875	24-42
800	318	190	530	2040	1015	950	24-33	1025	950	24-39	1085	990	24-48
900	330	203	580	2255	1115	1050	28-33	1125	1050	28-39	1185	1090	28-48
1000	410	216	650	2380	1230	1160	28-36	1255	1170	28-42	1320	1210	28-56
1200	470	254	760	2640	1455	1380	32-39	1485	1390	32-48	1530	1420	32-56
