GHWXD971F-10Q-4G型无线电动开关对夹式蝶阀/无线电动

产品概述

工恒阀门为了适应市场需求。通过软硬件技术结合，历经3年时间，开发出4G远程控制技术电动阀门。
4G远程控制运用云技术上传和下发命令，实施4G无线远程控制电动开启阀门，速度快，稳定性好，可直接用手机控制电动阀门；
工恒阀门在4G无线远程控制系统中分为两种产品类：
1、一对一控制；
2、一对多控制
一对一：
一个ID号配一个地址，一张物联卡配一个设备。把4G控制芯片内置到电动执行器或控制模块内，通过手机APP/电脑端控制阀门开度大小与关闭；

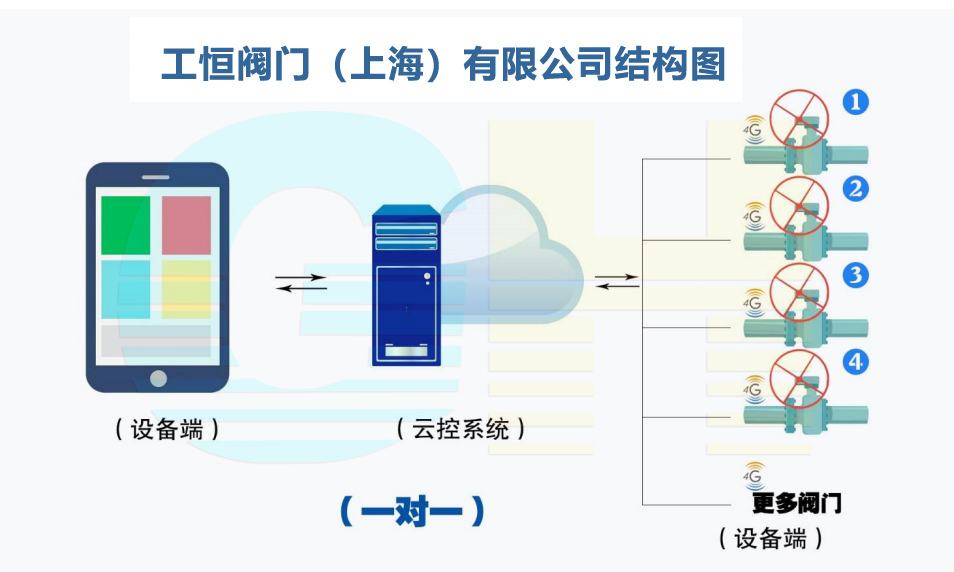

一对一结构图：

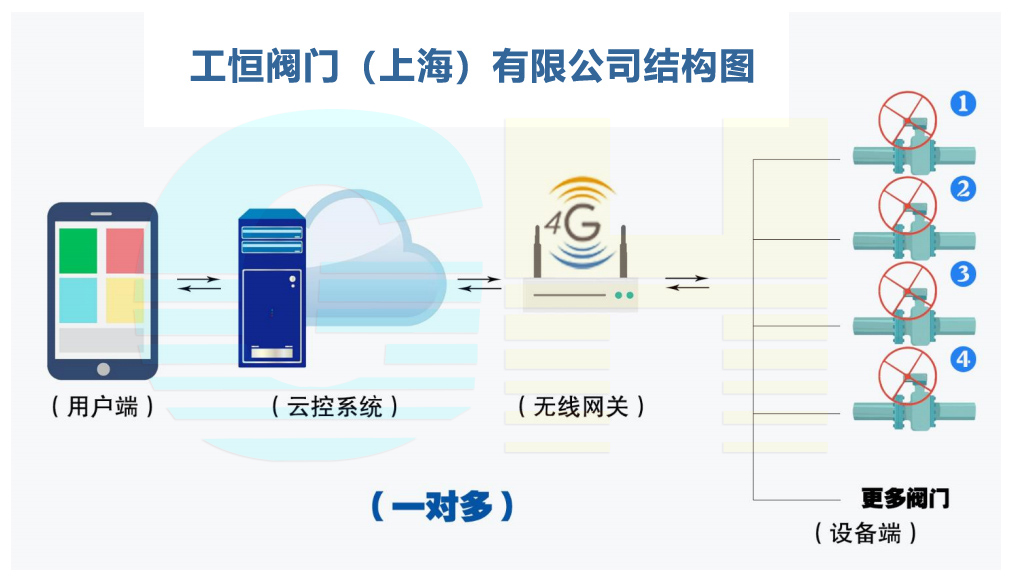

一对多：4G网关控制

一个ID号配多个地址，一张物联卡配多个执行器设备，4G无线网关连接多个执行器阀门，通过手机APP/电动端控制电动阀门开度大小。建议一个网关连接小于25台的电动阀门。信号更稳定，避免数据包丢失。网关与设备之间的可控距离为1公里内（如受遮挡物、各种环境因素等，都会影响网关和设备的可控距离）

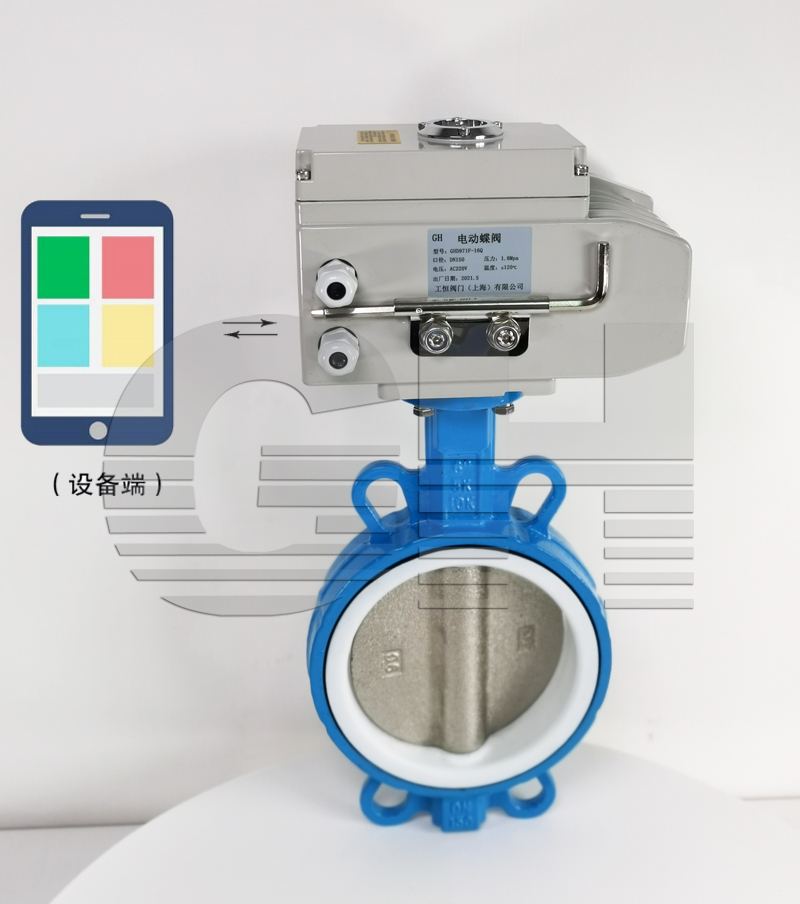

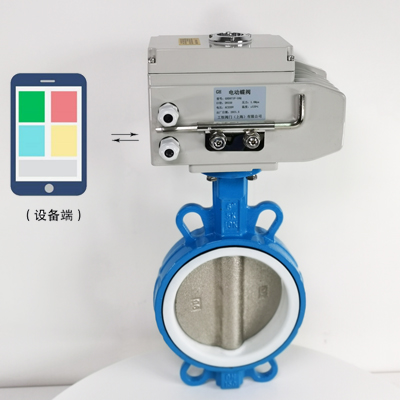

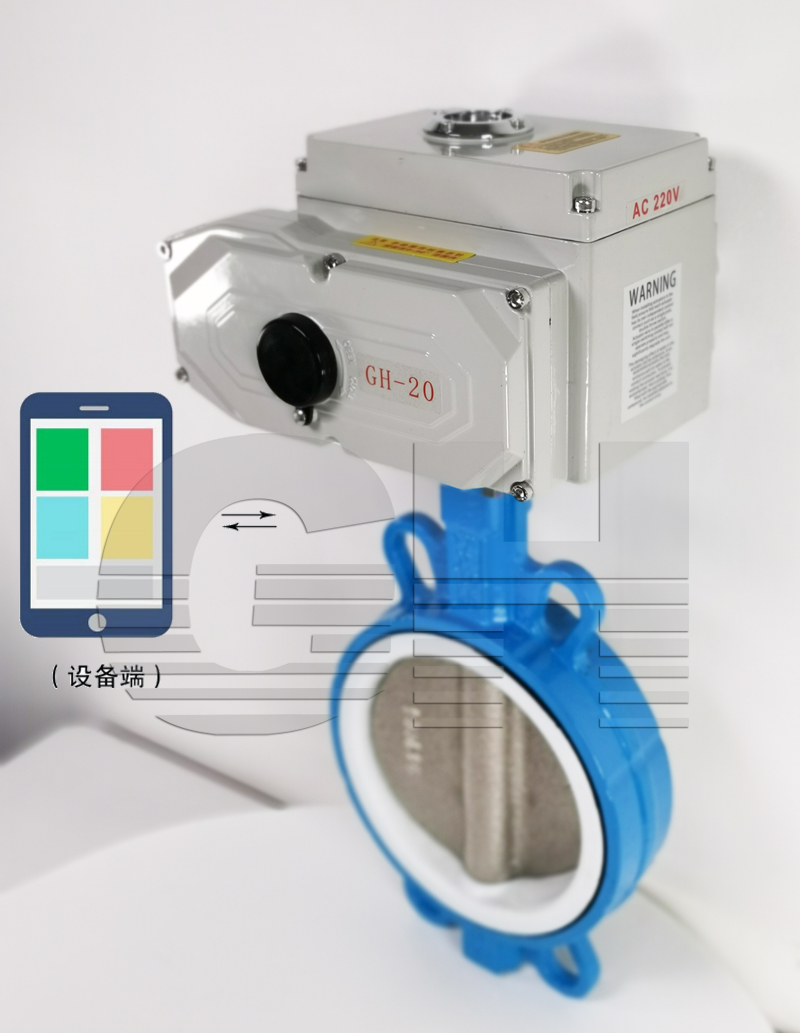

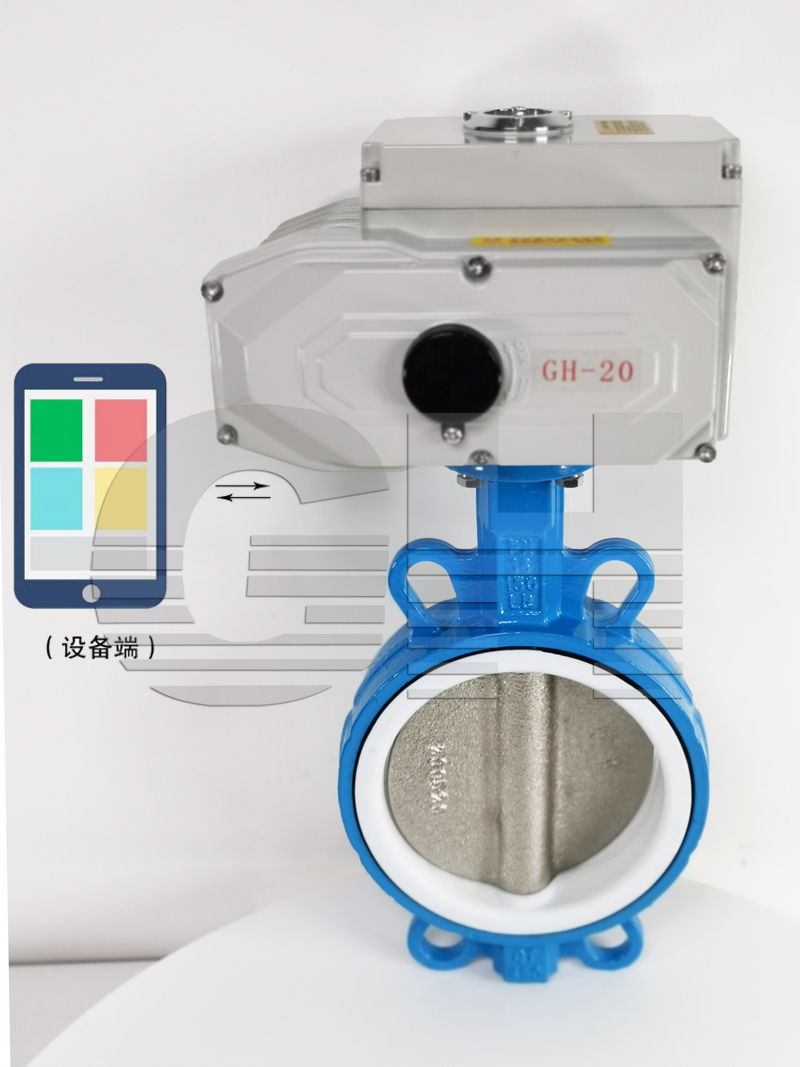

GHWXD971F-10Q-4G型无线电动开关对夹式蝶阀/无线电动蝶阀是由角行程电动执行机构和蝶阀组成，开关型电动蝶阀是直接接通电源(AC220V或其他电源等级的电源)通过开关正、反导向来完成开关动作。并配有4G无线控制网卡，可手机实适远程开关和调节，无需PLC，电动开关蝶阀结构简单，体种小，重量轻，启闭方便迅速、省力、流体阻力小，流通能力大，对常温、干净介质，可选用阀板加软密封(橡胶圈、四氟圈)来减少泄漏(可达0.01%)，高温高压工况可选用三偏心硬密封阀体。订货时要予以注明即可。它可广泛应用于食品，环保，轻工，石油，化工，教学设备，造纸，电力等到行业的工业过程自动控制系统中。



主要零部件材料

GHWXD971F-10Q-4G型无线电动开关对夹式蝶阀/无线电动蝶阀主要零部件材料

零件名称	材料
阀体	球墨铸钢、铸钢、合金钢、不锈钢
蝶板	灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈	各种橡胶、聚四氟、不锈钢
阀杆	2Cr13、不锈钢
填料	O型圈、柔性石墨

设计标准

GHWXD971F-10Q-4G型无线电动开关对夹式蝶阀/无线电动蝶阀设计标准

设计标准	GB/T2238-1989
法兰连接尺寸	GB/T9113.1-2000；GB/T9115.1-2000；JB78
结构长度	GB/T12221-1989
压力试验	GB/T13927-2000；JB/T9092-1999

主要外形连接尺寸

GHWXD971F-10Q-4G型无线电动开关对夹式蝶阀/无线电动蝶阀主要外形连接尺寸（mm)

公称通径DN	L	H1	H	D1	Z-φd	D	L1
50	43	452	80/112	120/125	4-18	165	208
65	46	475	88/115	136/145	4-18	185	208
80	46/49	516	96/120	160/	8-18	200	208
100	52/56	551	115/140	185	8-18	220	208
125	56/64	566	128/170	210	8-18	220	208
150	56/70	606	140/180	240	8-22	285	256
200	60/76	731	175/210	295	8-22	340	256
250	68/76	778	202/240	355	12-22	395/405	256
300	78/83	830	242/290	410	12-22	445/460	256
350	78/92	996	266/320	470	16-22	505-520	346
400	102	1058	298/350	515/525	16-26	565/580	346



安装注事事项:

1、安装前应核对蝶阀规格、压力、温度、耐腐性是否满足使用要求。 应检查各零部件是否损坏或松动。
2、本蝶阀可安装在任意角度的管道上，应关闭安装为宜；焊接管道法兰时应将阀门密封口用板挡住以防止颗粒、杂物挫伤密封面，焊后取下 阀门，对阀门密封面及管道内腔进行清洁，然后再安装固定阀门。
3、安装时请注意阀门关闭状态承压方向。
4、安装前应将密封面(两端密封面、蝶板密封面、阀座密封面)彻底擦干净，去掉灰尘和污物。
5、安装前应空试蝶阀，启闭应灵活，启闭位置与指针指示位置相符合。
6、手动操作顺时针为关，逆时针为开，指针指示到位后不准再加力启闭阀门。
7、阀门做压力试验时，不准用单法兰进行安装试压，必须采用双法兰安装试压。其试验压力应符合GB/T13927-92标准规定。
8、紧固螺栓时应对称交替进行紧固，不准依次单独紧固。
9、限位螺钉出厂前，已经调好，不准轻易调整。若配置驱动装置为电动、气动请阅配套驱动装置说明书。
10、电动蝶阀出厂时已将控制机构的启闭行程调好。为防止电源接通时方向搞错，用户在第一次接通电源前要先手动开启至半开位置，再按点动开关，检查指示盘方向与阀门开启方向一致即可。
11、发现阀门启闭失常应查明原因进行修理和排除，防止用加力方法开关阀门，造成阀门的损坏。
