D971X-10型电动开关型对夹式蝶阀

产品概述

D971X-10型电动开关型对夹式蝶阀是由角行程电动执行机构和蝶阀组成，开关型电动蝶阀是直接接通电源(AC220V或其他电源等级的电源)通过开关正、反导向来完成开关动作。电动开关蝶阀结构简单，体种小，重量轻，启闭方便迅速、省力、流体阻力小，流通能力大，对常温、干净介质，可选用阀板加软密封(橡胶圈、四氟圈)来减少泄漏(可达0.01%)，高温高压工况可选用三偏心硬密封阀体。订货时要予以注明即可。它可广泛应用于食品，环保，轻工，石油，化工，教学设备，造纸，电力等到行业的工业过程自动控制系统中。



蝶阀型号编制说明

蝶阀结构形式代号附表

主要零部件材料

设计标准

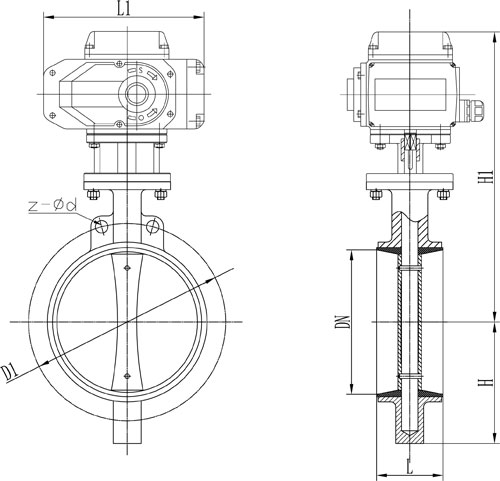

主要外形连接尺寸

安装注事事项:

1、安装前应核对蝶阀规格、压力、温度、耐腐性是否满足使用要求。 应检查各零部件是否损坏或松动。
2、本蝶阀可安装在任意角度的管道上，应关闭安装为宜；焊接管道法兰时应将阀门密封口用板挡住以防止颗粒、杂物挫伤密封面，焊后取下 阀门，对阀门密封面及管道内腔进行清洁，然后再安装固定阀门。
3、安装时请注意阀门关闭状态承压方向。
4、安装前应将密封面(两端密封面、蝶板密封面、阀座密封面)彻底擦干净，去掉灰尘和污物。
5、安装前应空试蝶阀，启闭应灵活，启闭位置与指针指示位置相符合。
6、手动操作顺时针为关，逆时针为开，指针指示到位后不准再加力启闭阀门。
7、阀门做压力试验时，不准用单法兰进行安装试压，采用双法兰安装试压。其试验压力应符合GB/T13927-92标准规定。
8、紧固螺栓时应对称交替进行紧固，不准依次单独紧固。
9、限位螺钉出厂前，已经调好，不准轻易调整。若配置驱动装置为电动、气动请阅配套驱动装置说明书。
10、电动蝶阀出厂时已将控制机构的启闭行程调好。为防止电源接通时方向搞错，用户在第一次接通电源前要先手动开启到半开位置，再按点动开关，检查指示盘方向与阀门开启方向一致即可。
11、发现阀门启闭失常应查明原因进行修理和排除，防止用加力方法开关阀门，造成阀门的损坏。



精小型电动执行器概述

精小型系列电动执行器用于控制0°~270°旋转的阀门及其他同类产品，如蝶阀、球阀、风门、挡板阀、旋塞阀、百叶阀等，可以广泛应用于石油、化工、水处理、船舶、造纸、电站、供热，轻工等各行业中。它以415V/380V/220V/110V交流电源或24V/110V直流电源为驱动电源，以4-20mA电流信号或0-10VDC电压倍号为控制信号，可使阀门运动到所需位置，实现共其自动化控制，输出扭 距达4000N.m。



精小型电动执行器性能特点

1.売休：売体为硬质铝合金，经阳极铤化处理和聚酯粉未涂层，耐腐蚀性强，防护等级为IP67,NEMA4和6,并有IP68型供选择。
2.电机：全封闭式鼠笼式电机，体积小，扭距大，惯性力小，绝缘等级为F级，内置热保护开关，可防止损坏电机。
3.手动结构：手柄的设计保证可靠、省力、体积小。不通电时，扳动手柄可进行手动操作，不用手动时，将板手罝于板手夹内，方便使用。
4.指示器：指示器安装在中心轴上，可以观察阀门位置。透镜采用凸出镜设计，不积水，观察更方便。
5.干燥器：用来控制温度，防止由于溫度和天气变化导致执行器内部水分凝结，保持内部电气元件的干燥。
6.密封密封性好：标准产品防护等级是IP67,并可选IP68防护等级。
7.限位开关：机械、电子双重限位。机械限位螺钉可调，可靠：电子限位开关由凸轮机构来控制，简单的调整机构能精确并方便地设定位罝，且不受平轮过量的影响。
8.自锁：精密的蜗轮蜗杆机构可传输大扭距，效率高，噪音低（50分贝），寿命长:有自锁功能，防止反转，传动部分稳定可靠，无需再加油。
9.防脱螺栓：拆除外壳时，螺栓附在壳体上，不会脱落。
10.安装：底部安装尺寸符合IS05211/DIN3337标准，孔成双四方形便于带方杆的阀线性或45°转角安装，适应性强。 可以垂頁安装，也可以水平安装。
11.线路控制：线路符合单相或三相电源标准，线路布置紧凑合理，接线端子可有效满足各种附加功能的要求。

精小型电动执行器标准技术参数
