D971F46电动衬氟对夹式蝶阀

产品概述

D971F46电动衬氟对夹式蝶阀采用带有球形密封表面的衬氟塑料包衬蝶板，配以阀座基部的硅橡胶衬垫调节阀门的密封性能；该阀门操作轻便，严密的密封性能，的使用寿 命；电动衬氟蝶阀可作快速切断或调节流量之用。适用于要求可靠密封和良好调节特性的场合。阀体采用分体式，阀轴现端的密封由蝶板与阀座之间的旋转基面加氟橡胶来控制， 从而达到产品结构紧凑、外形美观、工艺合理、性能可靠。保证阀轴不与腔内流体介质接触，更换阀轴时非常方便，阀门不需要拆离离管道即可完成。产品广泛适用 于各种不同类型工业管道中液体和气体（包括蒸气）的输送，特别是具有严惩腐蚀性介质的使用场合如硫酸、氢氟酸、磷、酸、氯气、强碱，王水等具有强腐蚀的介质。

蝶阀型号编制说明

蝶阀结构形式代号附表

主要零部件材料表

主要外形和连接尺寸

安装注意事项

1、安装前应核对蝶阀规格、压力、温度、耐腐性是否满足使用要求。 应检查各零部件是否损坏或松动。
2、本蝶阀可安装在任意角度的管道上，应关闭安装为宜；焊接管道法兰时应将阀门密封口用板挡住以防止颗粒、杂物挫伤密封面，焊后取下 阀门，对阀门密封面及管道内腔进行清洁，然后再安装固定阀门。
3、安装时请注意阀门关闭状态承压方向。
4、安装前应将密封面(两端密封面、蝶板密封面、阀座密封面)彻底擦干净，去掉灰尘和污物。
5、安装前应空试蝶阀，启闭应灵活，启闭位置与指针指示位置相符合。
6、手动操作顺时针为关，逆时针为开，指针指示到位后不准再加力启闭阀门。
7、阀门做压力试验时，不准用单法兰进行安装试压，采用双法兰安装试压。其试验压力应符合GB/T13927-92标准规定。
8、紧固螺栓时应对称交替进行紧固，不准依次单独紧固。
9、限位螺钉出厂前，已经调好，不准轻易调整。若配置驱动装置为电动、气动请阅配套驱动装置说明书。
10、电动蝶阀出厂时已将控制机构的启闭行程调好。为防止电源接通时方向搞错，用户在第一次接通电源前要先手动开启到半开位置，再按点动开关，检查指示盘方向与阀门开启方向一致即可。
11、发现阀门启闭失常应查明原因进行修理和排除，防止用加力方法开关阀门，造成阀门的损坏。

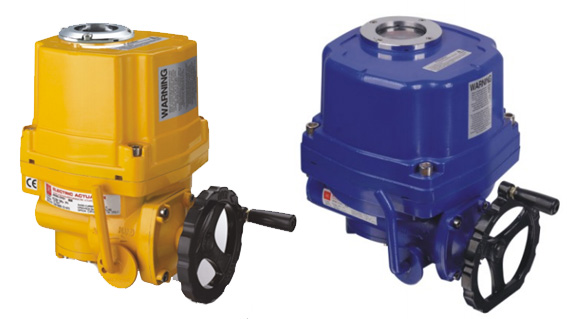

QT型电动执行机构产品概述

QT系列电动执行机构用于控制0°~270°旋转的阀门及其他同类产品，如蝶阀、球阀、 风门、挡板阀、旋塞阀、百叶阀等，可以广泛应用于石油、化工、水处理、船舶、造纸、 电站、供暖供热、楼宇自控、轻工等各行业中。它以380V/220V/交流电源为驱动电源，以开关量信号或模拟量信号（4-20mA、1-10V DC、1-5V DC)为控制信号，可使阀门运动到所需位置，实现其自动化控制,产品质量具有保障。

性能特点

壳体
壳体为硬质铝合金，经阳极氧化处理和聚酯粉末涂层，耐腐蚀性强，防护等级为IP67。

电机
QT系列电动执行机构电机为全封闭式鼠笼式电机，体积小，扭矩大，惯性力小，绝缘等级为F级，内置过热保护开关，可防止电动执行器堵转电机过热时损坏电机。

手动机构
手轮的设计保证可靠、省力、体积小。不通电时，扳动离合器手柄可进行手动操作。通电时，离合器自动复位。（注：在电机不通电的情况下，电动执行器将保持手动状态)。

指示器
指示器安装在中心轴上，可以观察阀门位置。镜面采用钢化玻璃具有性、高强度、良好的热稳定性等特点。

干燥器
加热器用来防止由于环境温度变化导致执行器内部水分凝结，保持内部电气原件的干燥。

限位开关
机械，电子双重限位。机械限位螺丝可根据闽门实际开关角度进行调整，可靠；电子限位开关有凸轮机构控制，调整凸轮能精确并方便的设定电控阀门的开关位置。

扭矩开关
扭矩开关可提供过载保护，在阀门卡住时自动断开电机电源，并输出过扭矩报警指示，能有效的保护阀门和电动执行器不受损坏。（出厂前已设定好，请用户不要随意调整）

自锁
精密的双蜗轮蜗杆机构可传输大扭矩，效率高、噪音低、寿命长、稳定可靠，有自锁功能，防止惯性传动和逆向传动。

螺纹紧固件
所有部件固定螺丝均采用不锈钢材质。

安装
底部安装驱动轴套可拆下根据需要进行加工，适应性强。可以垂直安装，也可以水平安装。

线路
控制线路符合单相或三相电源标准，线路布置紧凑合理，接线端子可有效满足各种附加功能的要求。

智能模块
智能模块采用集成度高，功耗低的单片机与模拟电路混合的控制板，更采用全金属外挂式安装，使执行器电机热源与控制模块有效隔离，很大程度地提高了控制模块的稳定性。

阀位数字显示
执行器在打开或关闭过程中，阀位的变化在控制模块显示屏上以数字方式实时显示。

相序自动调整
智能调节型执行器自动检测接入的三相电源相序，无需用户考虑三相电源的相序问题。

QT系列电动执行器技术参数

QT系列电动执行器标准规格
