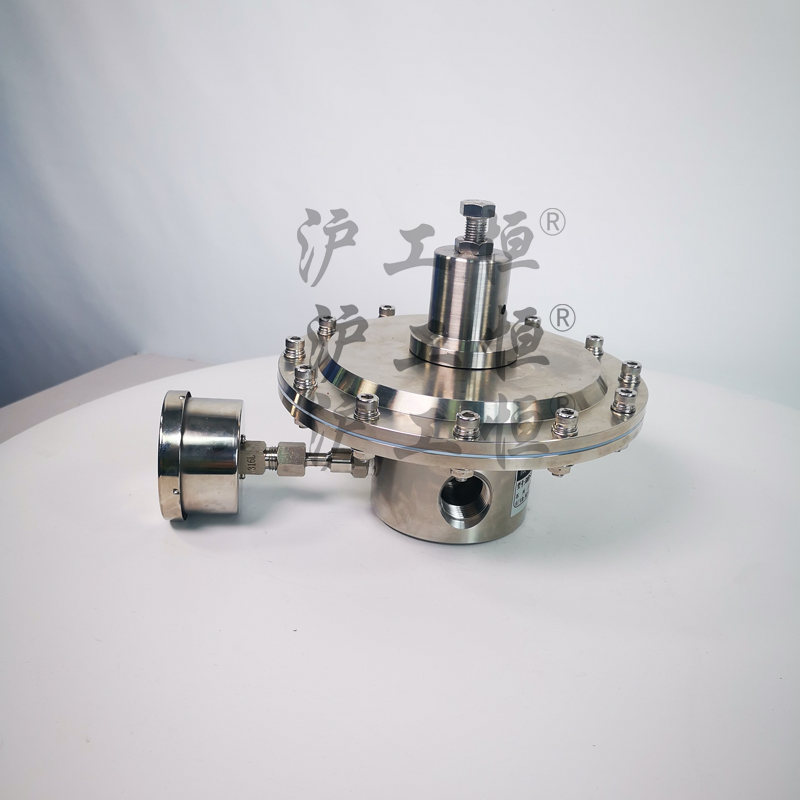

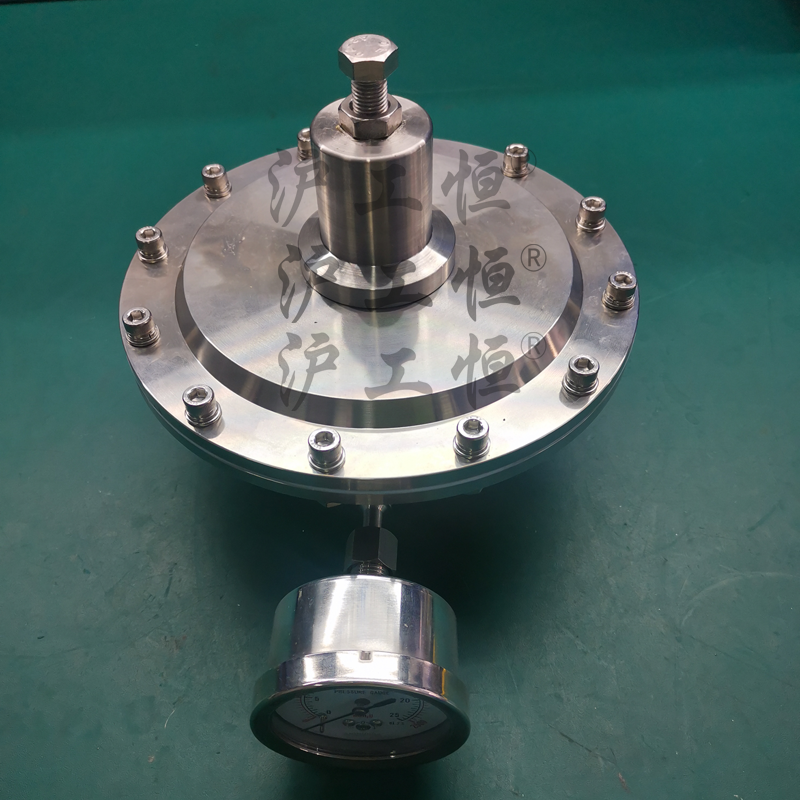

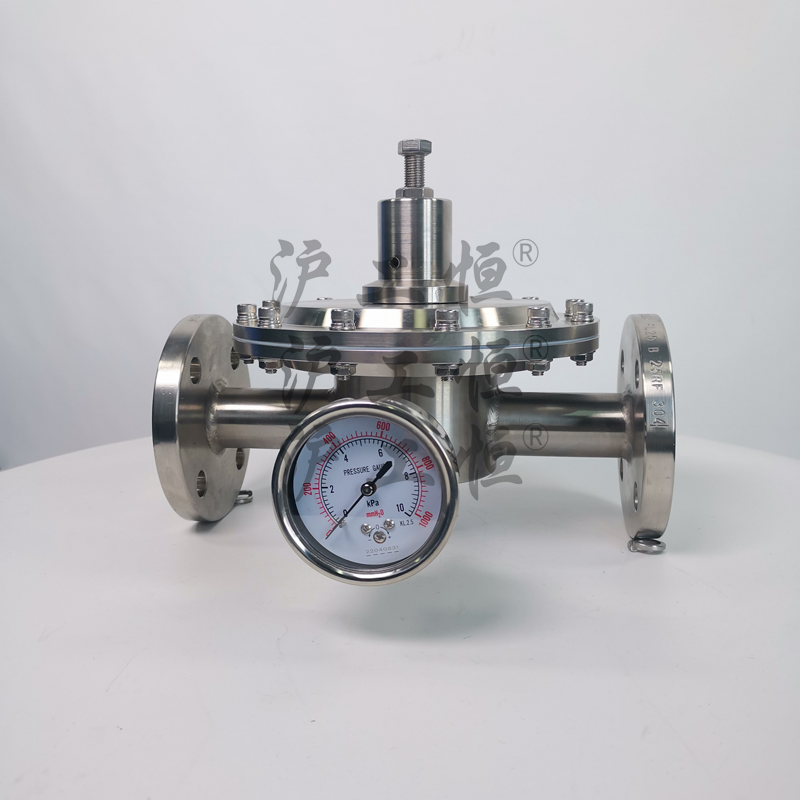

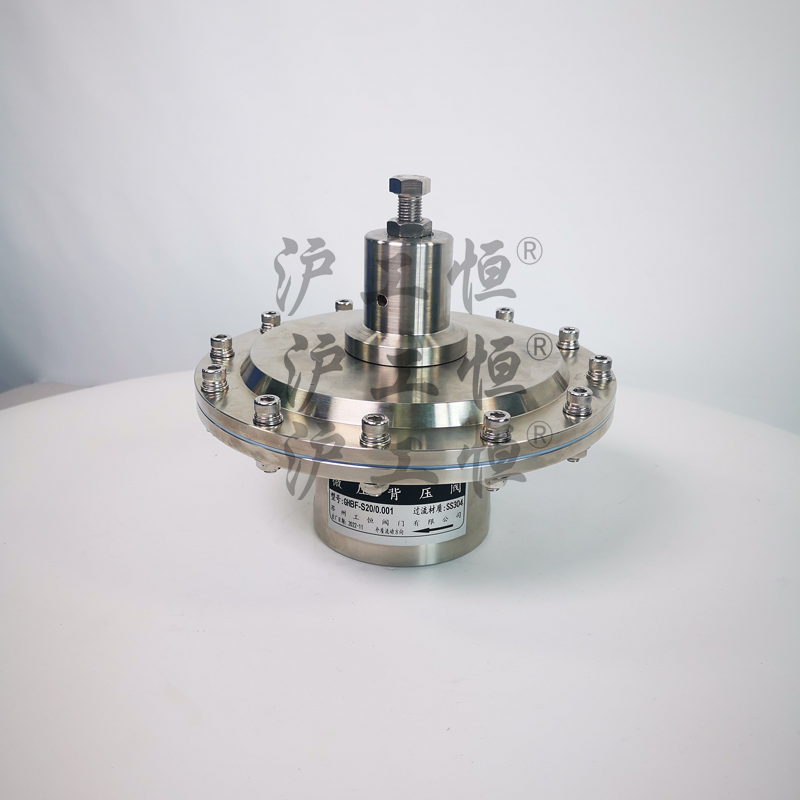

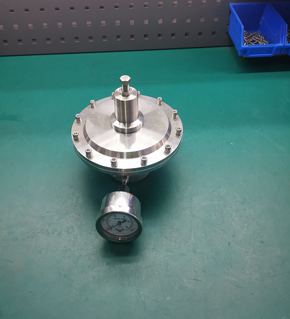

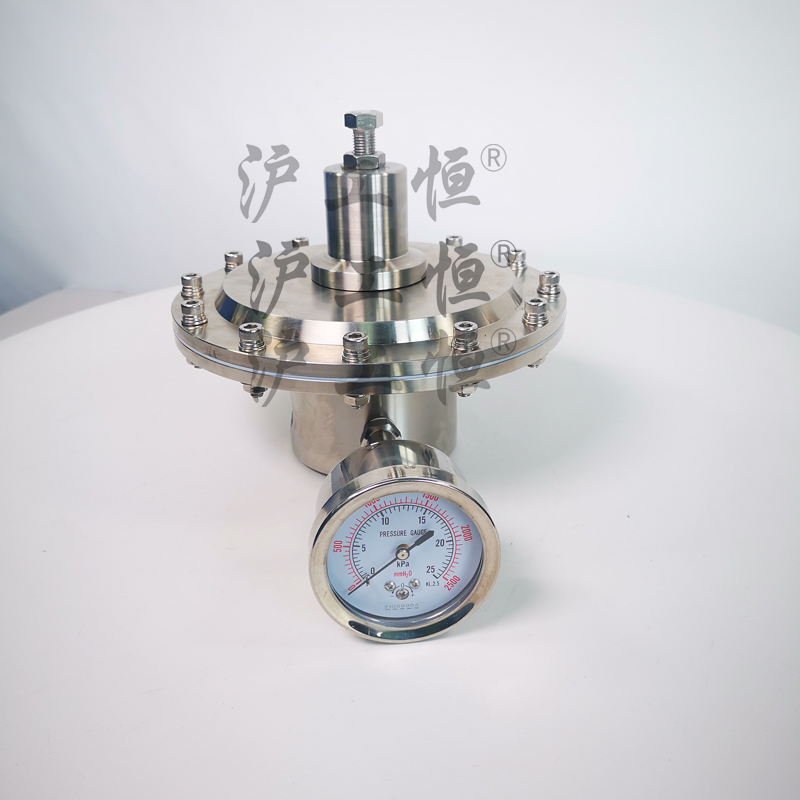

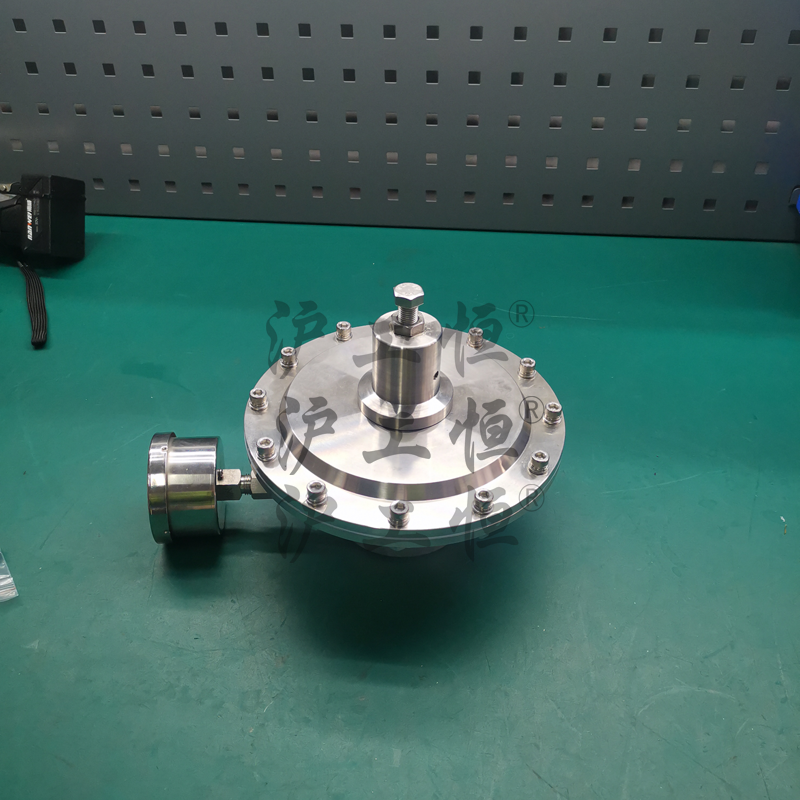

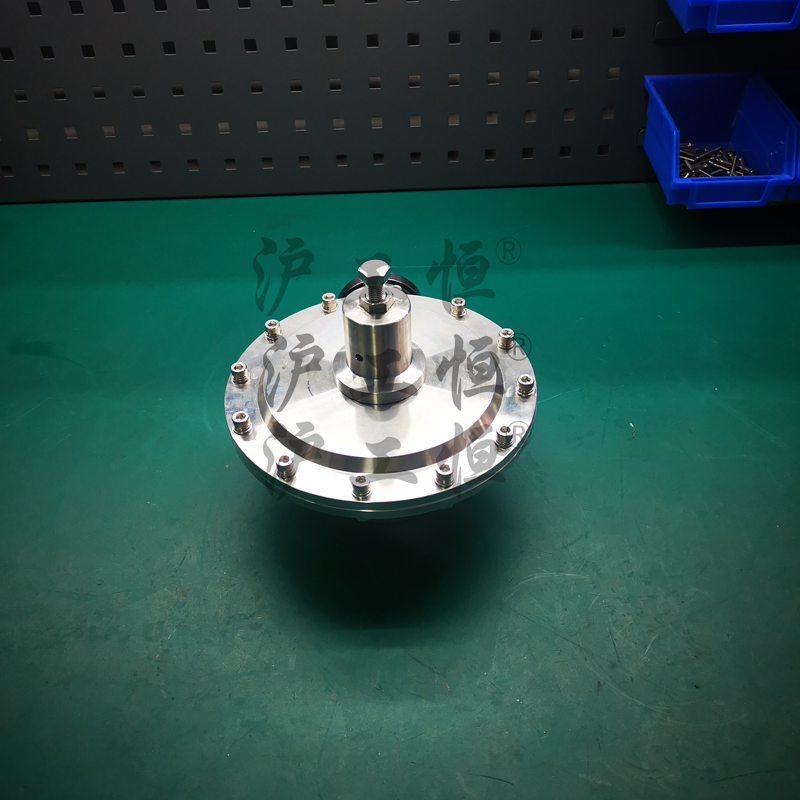

GHBF-S20微压背压阀带表不锈钢超微压法兰减压阀

日期：2022/11/22 浏览：

品牌

沪工恒

适用介质

水

结构形式

蝶式

连接形式

对夹

公称通径

25mm

驱动方式

自动

工作温度

常温

类型(通道位置)

二通式

种类

DDCV双瓣式

阀体构造

不封闭式

标准

国标

零部件及配件

阀体

颜色

银色

可售卖地

北京;天津;河北;山西;内蒙古;辽宁;吉林;黑龙江;上海;江苏;浙江;安徽;福建;江西;山东;河南;湖北;湖南;广东;广西;海南;重庆;四川;贵州;云南;西藏;陕西;甘肃;青海;宁夏;新疆

材质

不锈钢

型号

GHBF-S20

超微压不锈钢背压阀产品简介：
不锈钢微压背压阀RXBF-S超微压背压阀RLBF法兰微压背压阀/内螺纹微压背压阀可以稳定管路压力，为系统提供一个稳定的背压，提高物料投加精度；微压不锈钢背压阀采用大膜盖平衡结构，压力控制平稳，精度高，用于低压力的液体和气体管道。可以用在储罐顶部作为泄氮阀或储罐微压泄压阀使用，使储罐内气压值稳定在一个安全范围内，通常配合氮封阀使用。

工作原理：
背压阀的额定压力可调节，一般通过调节弹簧上端的顶杆，从而调节弹簧的长度来实现。流体从背压阀进口进入，被膜片阻挡，于是流体对膜片产生向上的压力。当压力足够大时，弹簧被压缩，流体顶起膜片形成通道，从背压阀出口流出；若流体压力不够，就会形成憋压，使进口压力上升直到达到额定压力，顶起膜片形成通路。
技术参数：材质阀体、阀芯、
弹簧座：SS304或316L
不锈钢弹簧：65Mn(可定制不锈钢)阀座O环：
氟橡胶膜片：PTFE、NBR、氟橡胶（可根据要求定做）
1、压力感应形式：膜片式
2、压力表接口：1/4”NPT内螺纹
3、接口尺寸：1/8”~1”内螺纹、法兰、卡套、快装等，可根据要求定做
4、工作温度：-20~140℃
5、承受压力：max. 6bar6、压力调节范围：0-30KPa；0-50KPa；0-100KPa大流量微压背压阀
产品特点：1、全不锈钢阀体，PTFE膜片，可选EPDM或kalrez材质O环和阀座，产品可用于食品、制药、化工等行业。
2、平衡阀座，外部压力反馈，超大膜片感应，控制压力稳定。可调压至零。
3、内部无死角设计，方便清洗，可在线CIP清洗。维修方便，无需拆下背压阀即可在线维修更换零部件。

背压阀使用说明：
背压阀的名词来源于Back Pressure Valve。它代表的意思是说由于阀的功能而形成一定的压力，压力一般可以调节。可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。启闭件是一个圆盘形的阀板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。在管道上主要起切断和节流作用。常用的系统有，流体计量投加系统、液压控制系统、化学反应条件、物态临界状态控制等。基本可以分为调节和过流两部分。
