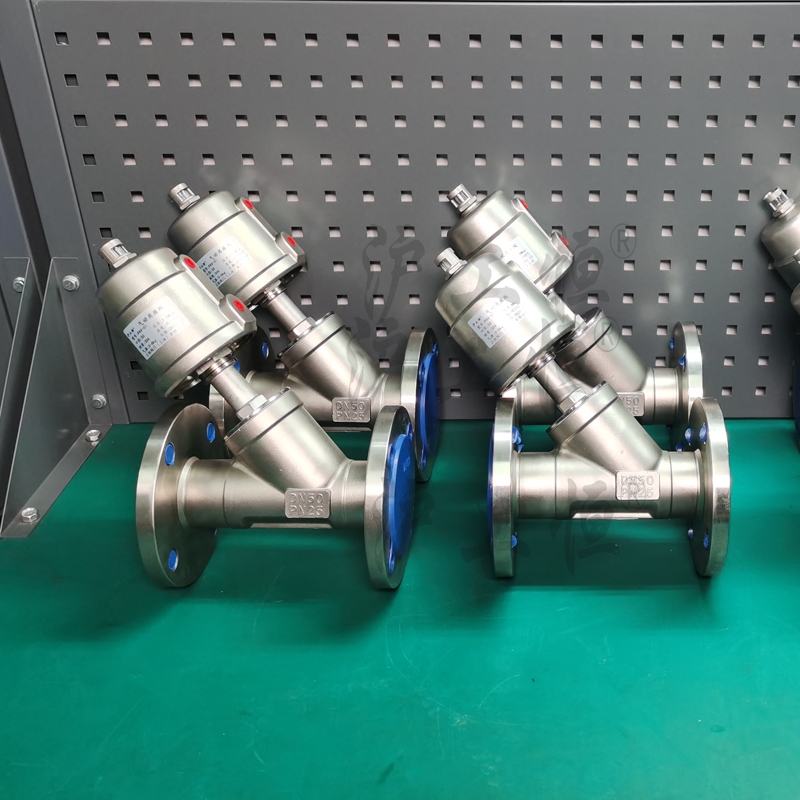

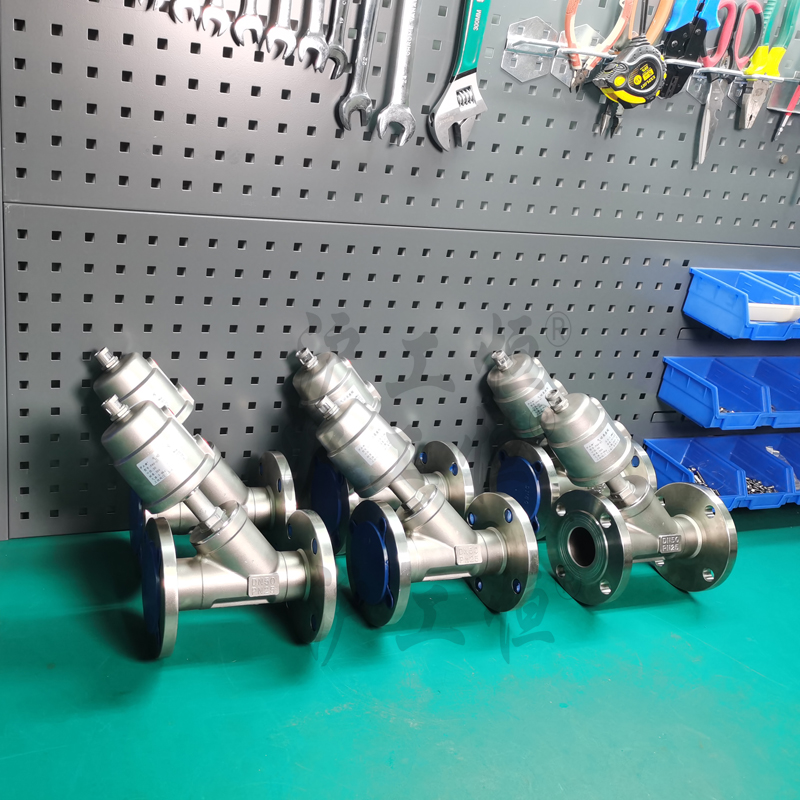

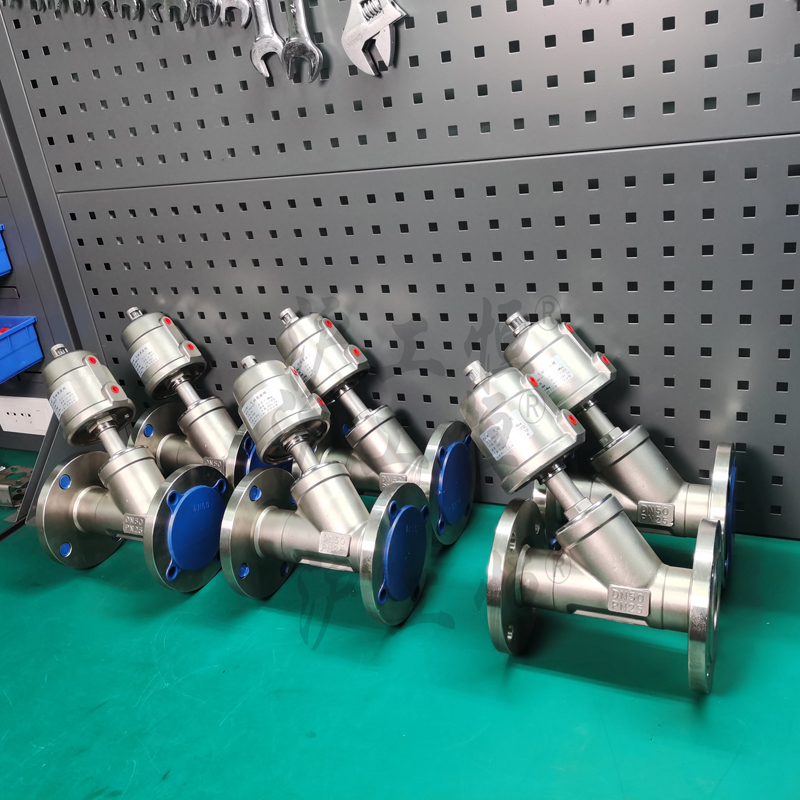

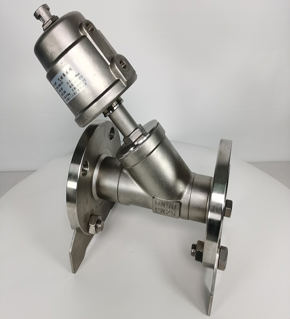

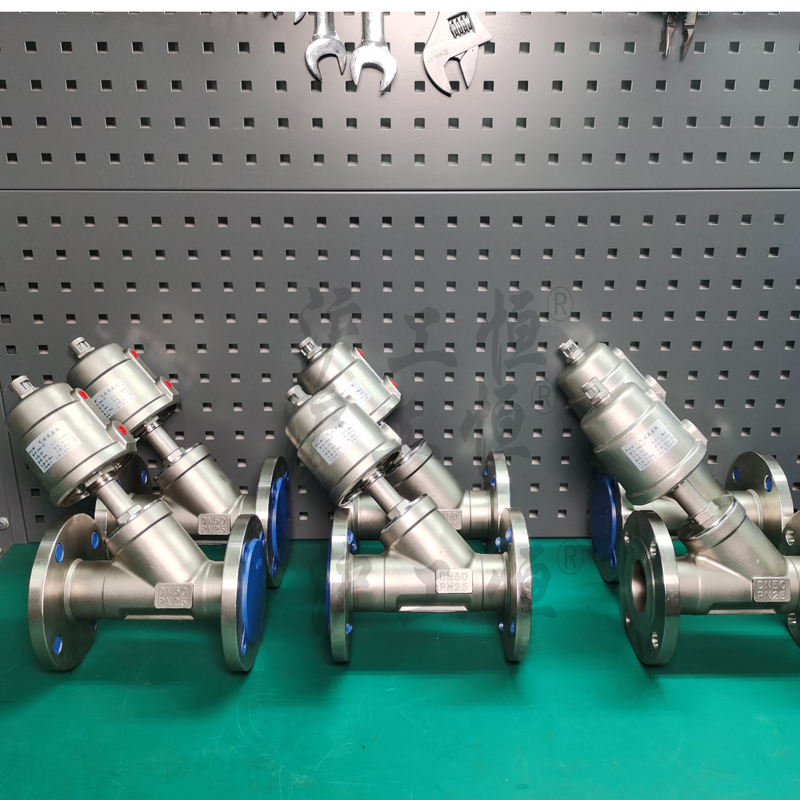

PAV法兰式气动角座阀

一、工作原理：

Y型不锈钢气动角座阀在非工作状态时，由于弹簧力作用，阀门常闭（开）。当执行器活塞被压缩气体作用时，阀门打开（关闭）。双作用形式靠压缩气体控制阀门开关。

二、产品特点：

流量大，流阻小，无水锤。

Y型设计，增加30%流量。

超长使用寿命。

阀杆自动校正，自润滑，免维护。

气缸采用不锈钢材质，在恶劣环境中更加优秀，可360°旋转。

Y型不锈钢气动角座阀应用范围：

啤酒饮料灌装设备、制药及医疗设备、印染纺织、化工行业、气体工业、高温灭菌、发泡机械、水/污水处理等。


二、技术参数：

管道压力：Max1.6Mpa（232psi）

控制压力：0.3-0.8Mpa（43.5-116psi）

控制介质：中性气体或空气

阀体材料：CF8M/CF8(SS316,SS304)

密封材料：聚四氟乙烯

气缸材料：CF8(SS304)

气缸尺寸：27mm，32mm，40mm，50mm，63mm，

80mm，100mm，125mm

适用介质：水，酒精，油，染料，蒸汽，中性气体或液体，有机溶剂，酸碱溶液

介质温度：-10℃- 180℃，25℃- 220℃

环境温度：-10℃- 80℃

控制形式：单作用常闭，常开，双作用常闭，双作用自由态

连接形式：螺纹式，焊接式，法兰式，快装式
