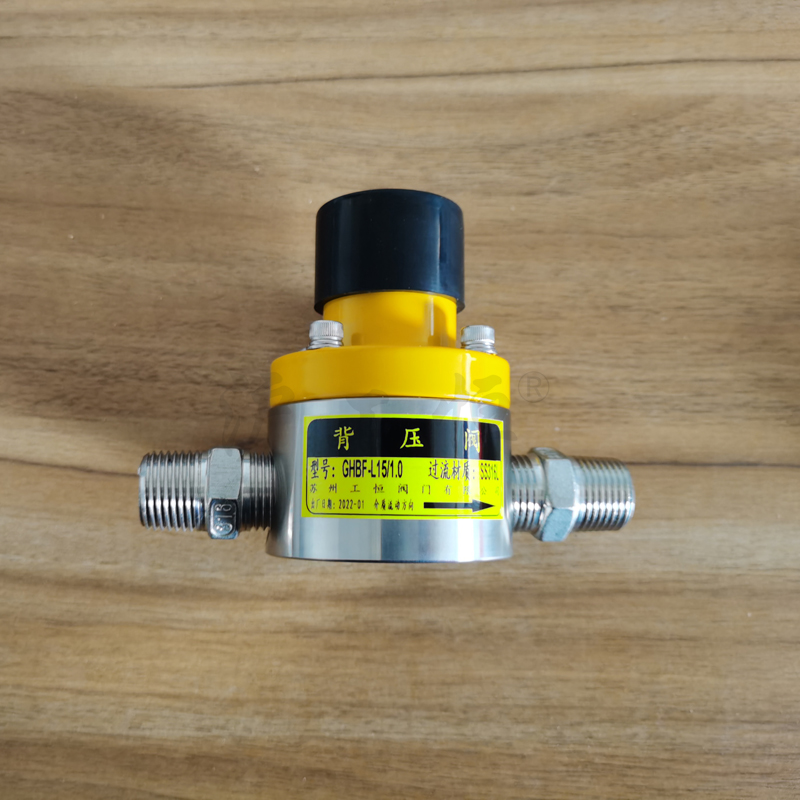

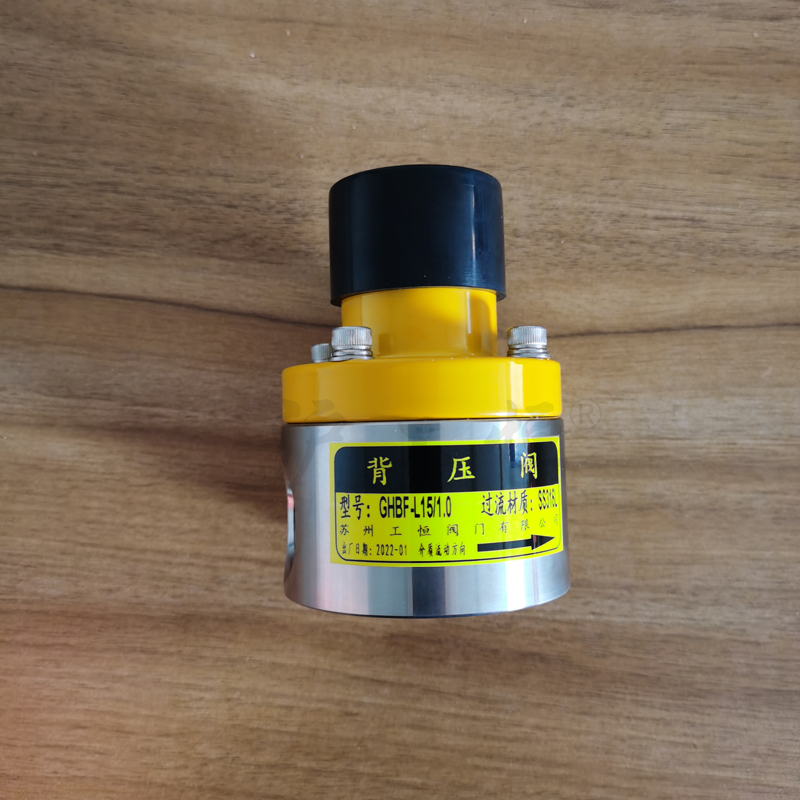

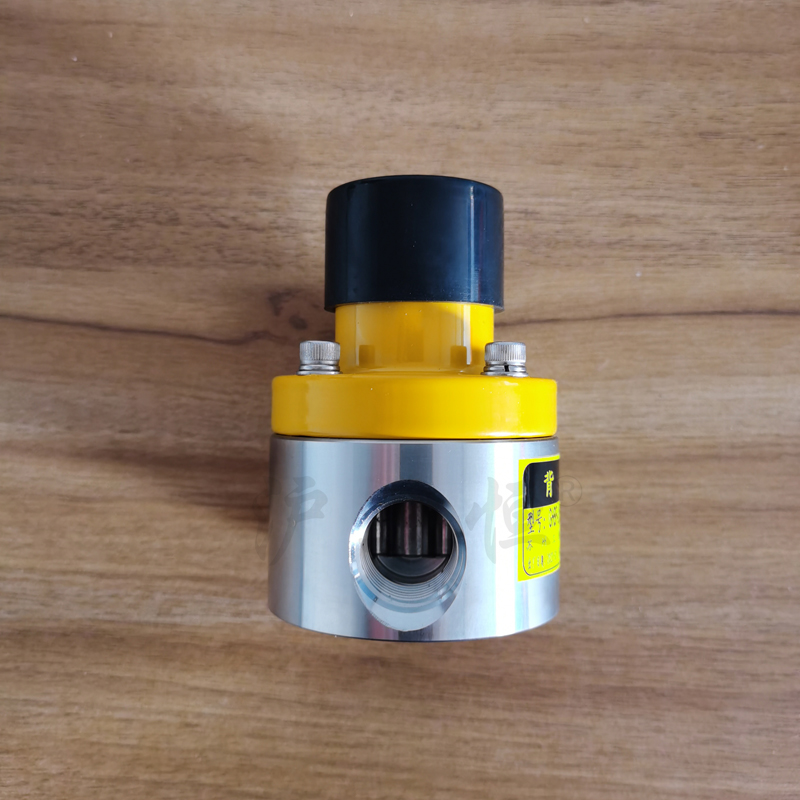

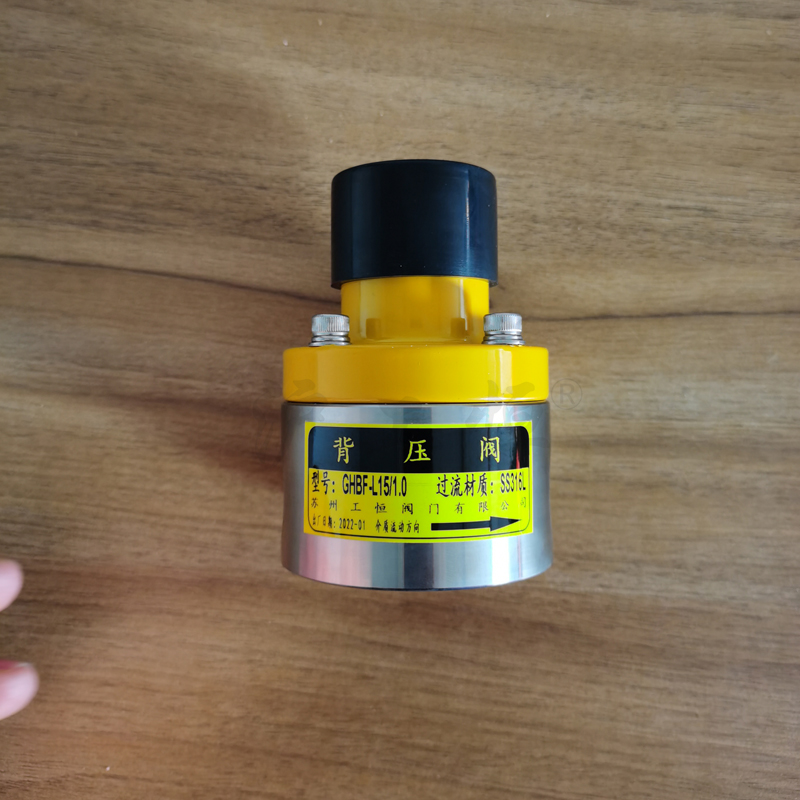

GHBF不锈钢螺纹计量泵背压阀 安全阀 泄压阀
日期：2022/07/18
浏览：
产品介绍：
背压阀是用于防止液体在重力作用下自流或虹吸现象，此时背压阀能消减由于虹吸产生的流量及压力的波动。
设计特点：
1、弹簧膜片式结构，压力可调（调压范围见参数表）
2、接触介质部分只有下阀体和膜片，下阀体和膜片密封处加工有密封筋，密封效果好，灵敏度高
3、常规膜片采用EPDM衬四氟形式，做夹布加工，密封效果好，使用寿命高；纯四氟膜片耐温高、耐腐蚀性强
适用范围：
化工、水处理、实验室、腐蚀性液体、普通气体等
性能参数：
可调节压力0-0.3MPa，0-1.0MPa（详见参数表）
安全测试压力： 1.5 倍的Z大输入压力
适用温度:普通膜片-5℃至+80℃；四氟膜片：-5℃至+120℃
下阀体材质：PVC、SS304、SS316L、PTFE、PVDF、PP、碳钢等（可按要求定做）
膜片材质：EPDM衬四氟（复合膜片）、PTFE（聚四氟乙烯）
上阀体材质：PVC、碳钢（镀镍处理、发黑处理）、304不锈钢、316L不锈钢
型号通径dn（mm）材质背压能力mpa承压能力mpa联接方式外形尺寸d×hmm质量kg
| dsbv-1p | dn6 | pvc/pvdf | 0.1～0.3 | 1.6 | rc1/8" | φ54×76 | —— |
| dsbv-2p | dn8 | pvc/pvdf | 0.1～0.3 | 1.6 | rc1/4" | φ54×76 | —— |
| dsbv-3p | dn10 | pvc/pvdf | 0.1～0.3 | 1.6 | rc3/8" | φ54×87 | —— |
| dsbv-4p | dn15 | pvc/pvdf | 0.1～0.3 | 1.6 | rc1/2" | φ54×87 | —— |
| dsbv-6p | dn20 | pvc/pvdf | 0.1～0.3 | 1.6 | rc3/4" | φ78×108 | —— |
| dsbv-8p | dn25 | pvc/pvdf | 0.1～0.3 | 1.6 | rc1" | φ85×125 | —— |
| dsbv-10p | dn32 | pvc/pvdf | 0.1～0.3 | 1.6 | rc1+1/4" | φ100×135 | —— |
| dsbv-12p | dn40 | pvc/pvdf | 0.1～0.3 | 1.6 | rc1+1/2" | φ120×165 | —— |
| dsbv-16p | dn50 | pvc/pvdf | 0.1～0.3 | 1.6 | rc2" | φ139×175 | —— |
| dsbv-20p | dn65 | pvc/pvdf | 0.1～0.3 | 1.6 | rc2+1/2" | φ170×220 | —— |
| dsbv-24p | dn80 | pvc/pvdf | 0.1～0.3 | 1.6 | rc3" | φ208×270 | —— |
| dsbv-32p | dn100 | pvc/pvdf | 0.1～0.3 | 1.6 | rc4" | φ247×336 | —— |
| dsbv-1s | dn6 | 304/316l | 0.1～0.3 | 2.0 | rc1/8" | φ54×76 | —— |
| dsbv-2s | dn8 | 304/316l | 0.1～0.3 | 2.0 | rc1/4" | φ54×76 | —— |
| dsbv-3s | dn10 | 304/316l | 0.1～0.3 | 2.0 | rc3/8" | φ54×87 | —— |
| dsbv-4s | dn15 | 304/316l | 0.1～0.3 | 2.0 | rc1/2" | φ54×87 | —— |
| dsbv-6s | dn20 | 304/316l | 0.1～0.3 | 2.0 | rc3/4" | φ78×108 | —— |
| dsbv-8s | dn25 | 304/316l | 0.1～0.3 | 2.0 | rc1" | φ85×125 | —— |
| dsbv-10s | dn32 | 304/316l | 0.1～0.3 | 2.0 | rc1+1/4" | φ100×135 | —— |
| dsbv-12s | dn40 | 304/316l | 0.1～0.3 | 2.0 | rc1+1/2" | φ120×165 | —— |
| dsbv-16s | dn50 | 304/316l | 0.1～0.3 | 2.0 | rc2" | φ139×175 | —— |
| dsbv-20s | dn65 | 304/316l | 0.1～0.3 | 2.0 | rc2+1/2" | φ170×220 | —— |
| dsbv-24s | dn80 | 304/316l | 0.1～0.3 | 2.0 | rc3" | φ208×270 | —— |
| dsbv-32s | dn100 | 304/316l | 0.1～0.3 | 2.0 | rc4" | φ247×336 |
温馨提示：本文中所有文字、数据、图片均只适用于参考，GHBF不锈钢螺纹计量泵背压阀 安全阀 泄压阀性能参数、结构尺寸参数、价格等详情，请联系我们。
