真空蝶阀不锈钢蝶阀 GIQ-100气动真空蝶阀气动高

日期：2022/01/06 浏览：

加工定制 :	是	品牌 :	沪工恒
型号 :	GIQ-100	材质 :	不锈钢
连接形式 :	对夹	结构形式 :	垂直板式
适用介质 :	蒸汽	压力环境 :	常压
工作温度 :	常温	标准 :	国标
流动方向 :	单向	驱动方式 :	气动
零部件及配件 :	执行器	用途 :	截止
类型(通道位置) :	直通式	口径 :	DN40~DN2400
公称通径 :	DN40~DN2400

产品详情
Product details

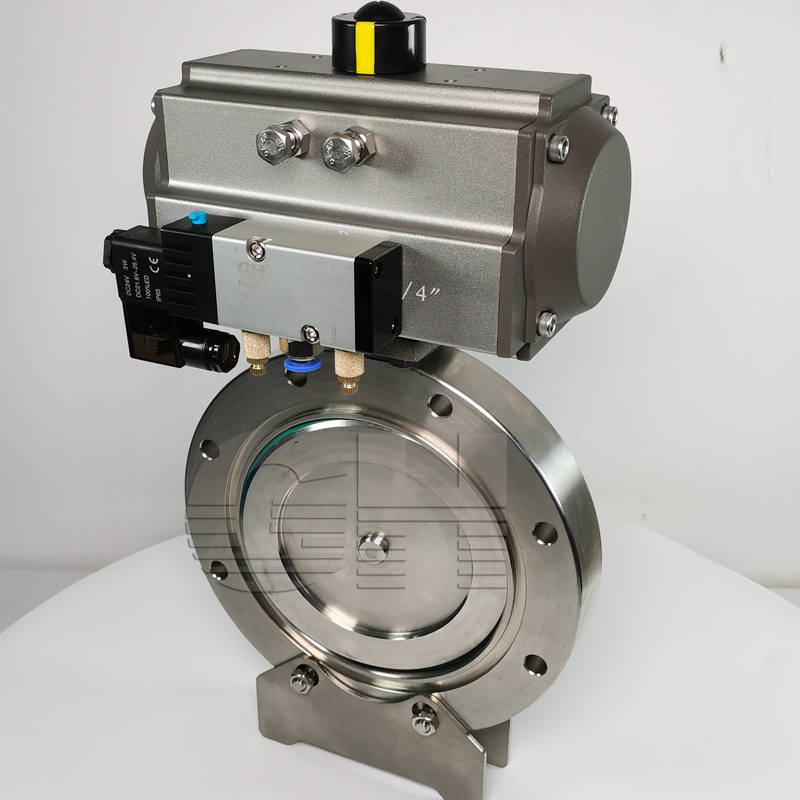

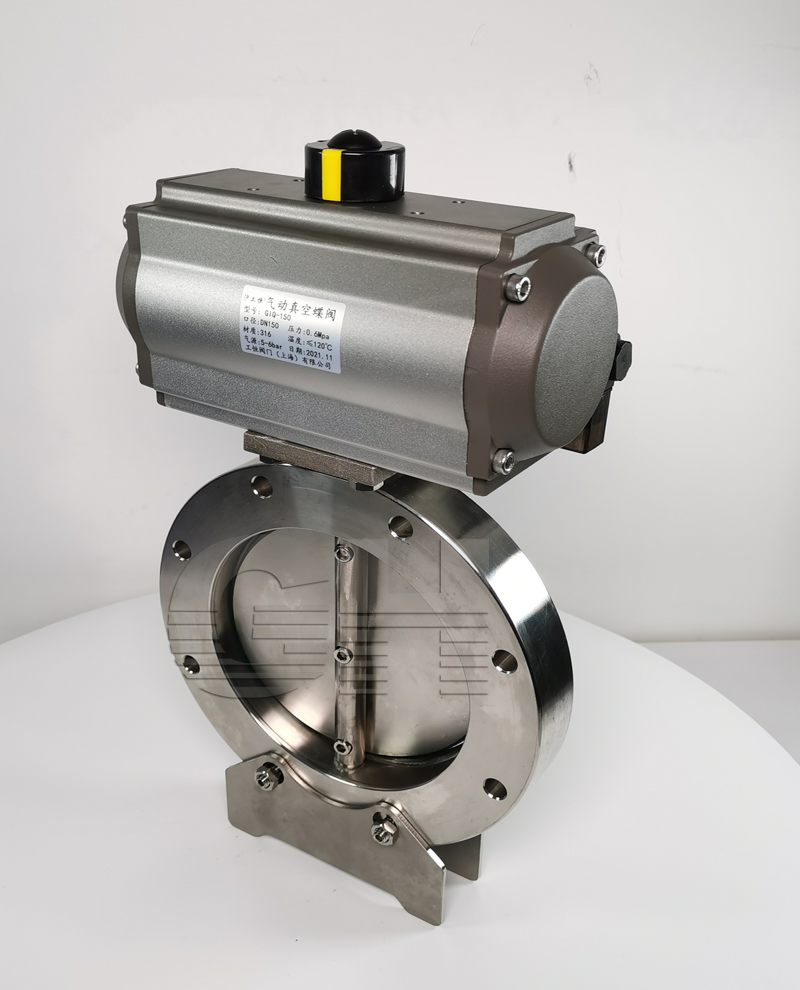

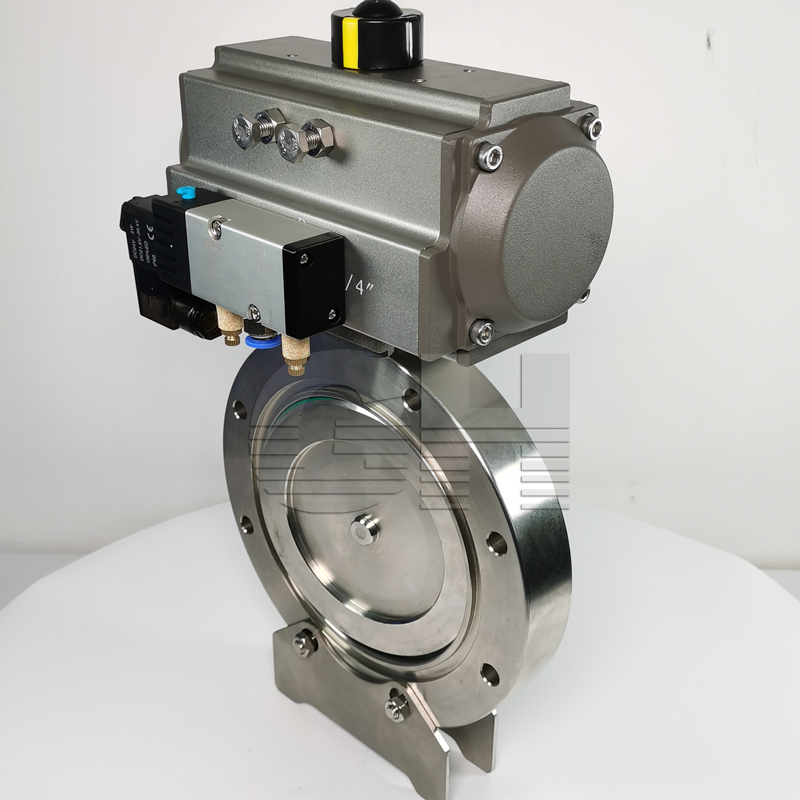

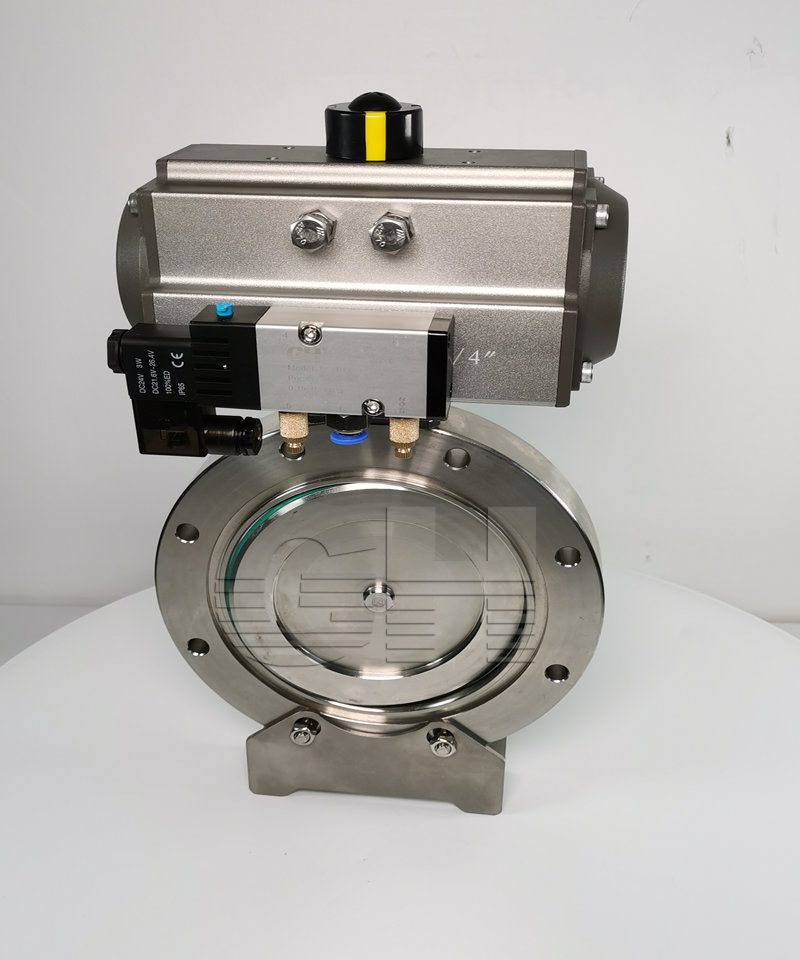

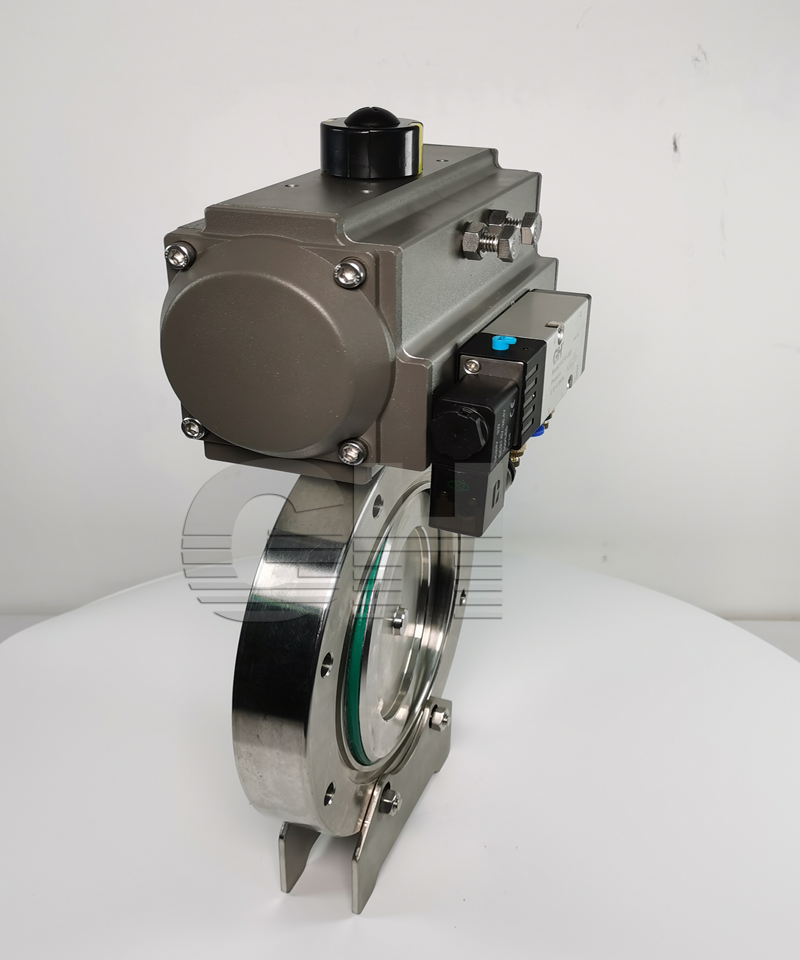

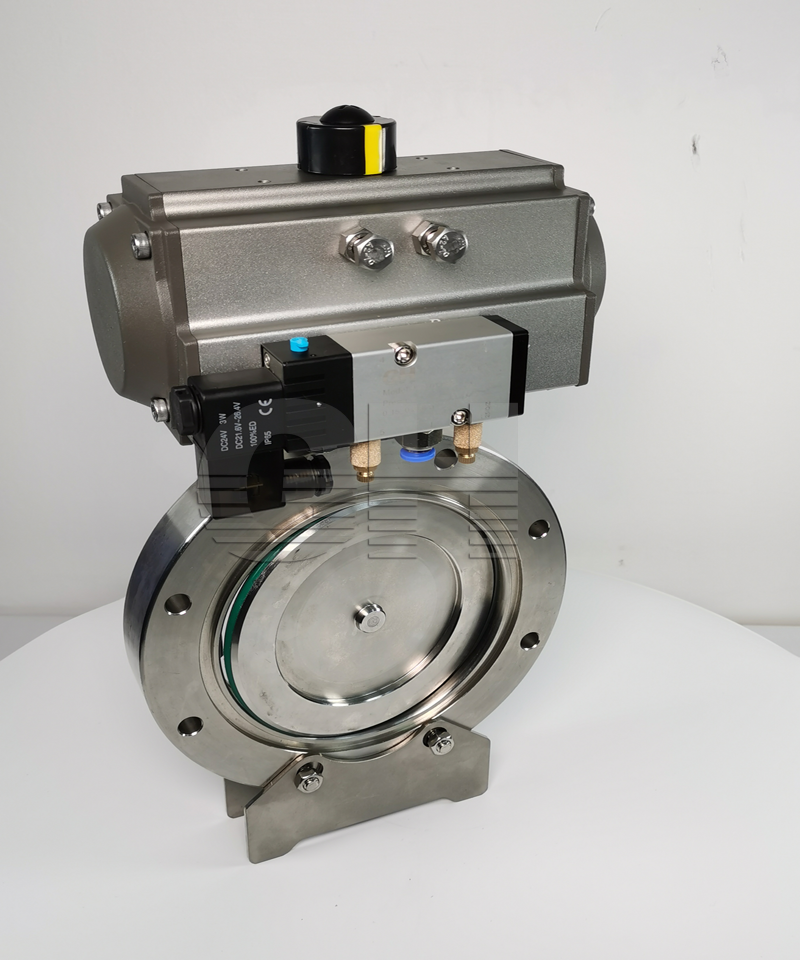

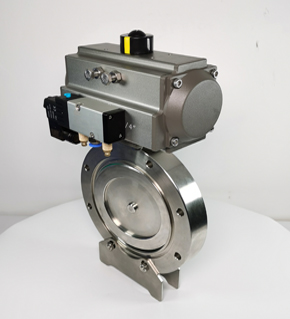

GIQ型气动高真空蝶阀

GIQ型气动真空蝶阀是气动单元组合仪表中的执行单元，GIQ型气动高真空蝶阀来自调节仪表的信号，改变石油、化工、轻纺、食品、泡塑等工业管道介质的切断与流通。该气动真空蝶阀产品操作力大，阀体设计新颖，流阻小，额定流量系数大，密封性能优良，铸钢材质，法兰连接，单向流动方向，通道位置直通式。因而GIQ型气动高真空蝶阀广泛应用于石油、化工、轻纺、食品、泡塑等各工业部门的生产过程自动控制和远程控制交流中，用于切断和接通真空管路中的气流，广泛应用于各种行业的真空管路中。福建省福厦美科阀门有限公司专业研制生产高品质气动真空蝶阀等各种减压阀、真空阀、真空配件产品。
GIQ型气动真空蝶阀是由执行机构（气动、电动）与转角型蝶阀阀体二部分组成，中间由支架相连而成。应用于真空管路中。使用介质纯净空气或非腐蚀性气体。以GIQ型为例：执行机构是由双气路气缸为主体，接受二位四通电磁阀控制输出的（0.4-0.6MPa)气源信号压力为动力，通过控制元件改变气流方向,执行气缸驱动蝶阀作启闭运动。

气动真空蝶阀产品特点：
◆使用范围：105-1.3*10-4Pa；◆使用温度：-25-+80℃（丁晴橡胶） -30-+150℃（氟橡胶）◆阀体材质：碳钢或不锈钢；密封件：丁晴橡胶或氟胶；◆气动执行器有双作用和单作用供选择，高强度铝质缸体，抗腐蚀性能强；双活塞，结构紧凑，动作迅速；◆气源接口符合NAMUR标准，可直接装配电磁阀；◆配件：电磁阀、限位开关，另可配电气阀门定位器，对流量进行精确调节；

GIQ气动真空蝶阀技术参数：

型号规格	GIQ-50	GIQ-65	GIQ-80	GIQ-100	GIQ-125	GIQ-150	GIQ-200
公称通径	50	65	80	100	125	150	200
适用范围	106～6.7×10-4
漏率Pa.1/s	6.7×106
介质温度	-25～200℃
电磁阀电源	220V、50Hz 36V、24V
气源压力MPa	0.4～0.8
安装位置	任意
