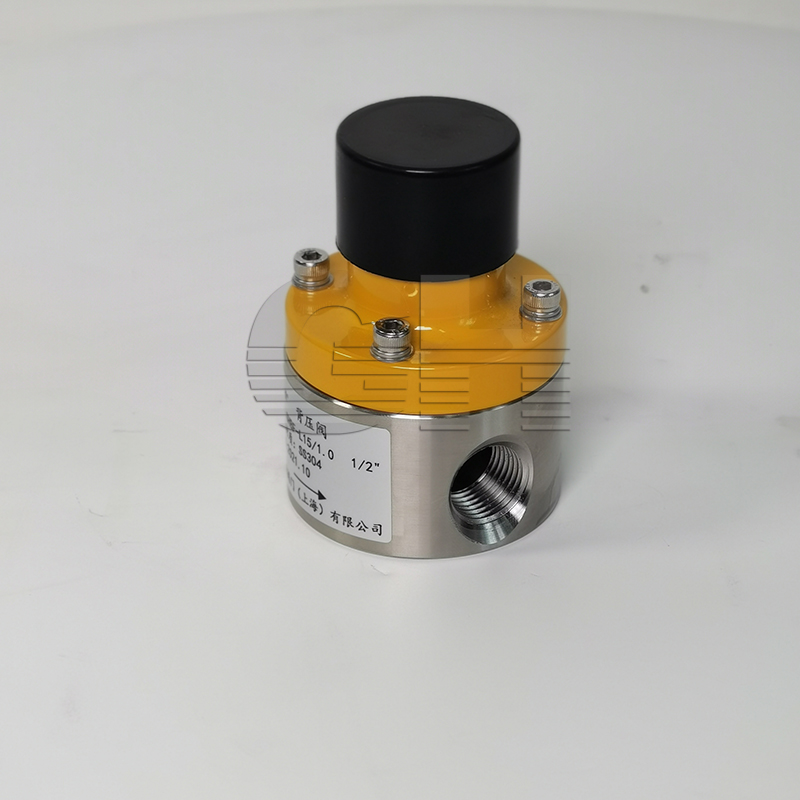

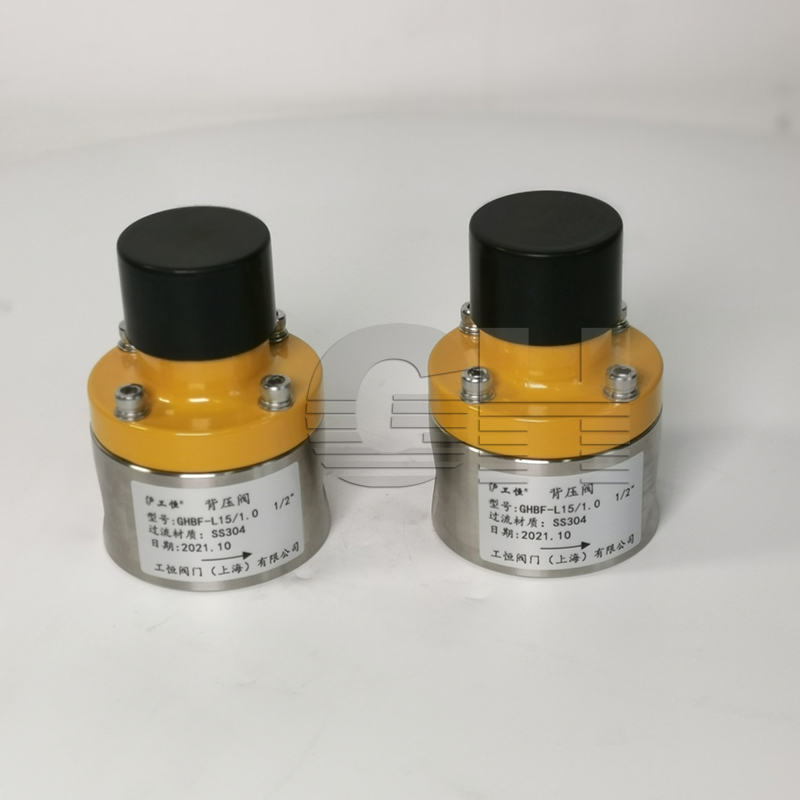

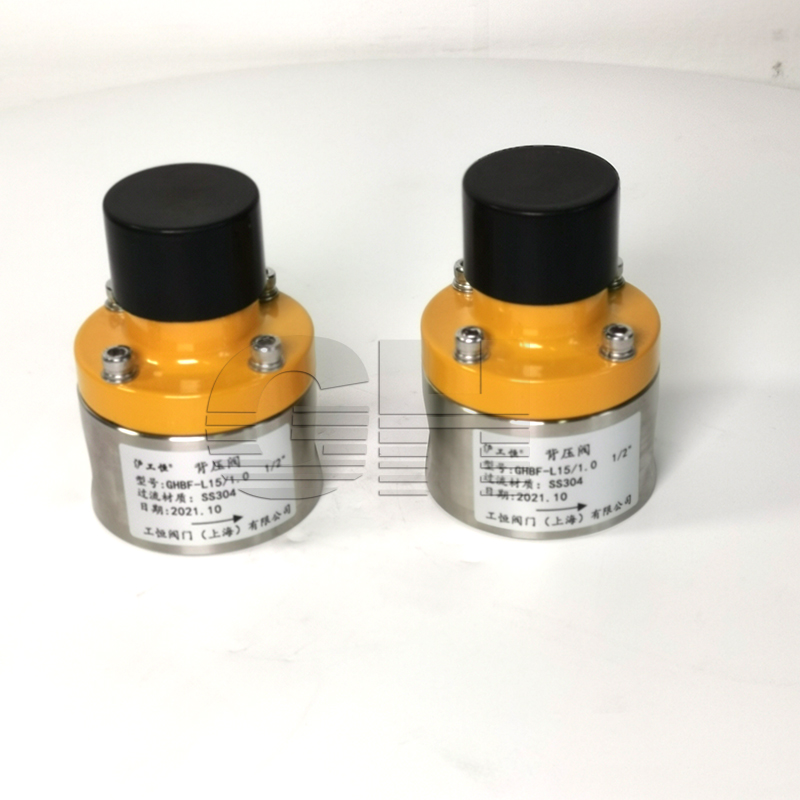

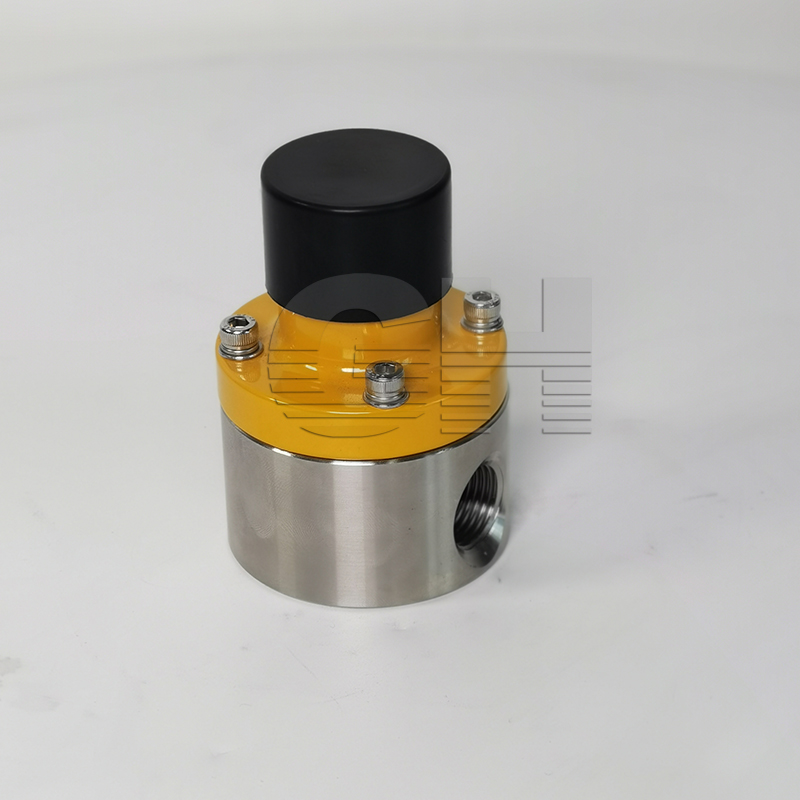

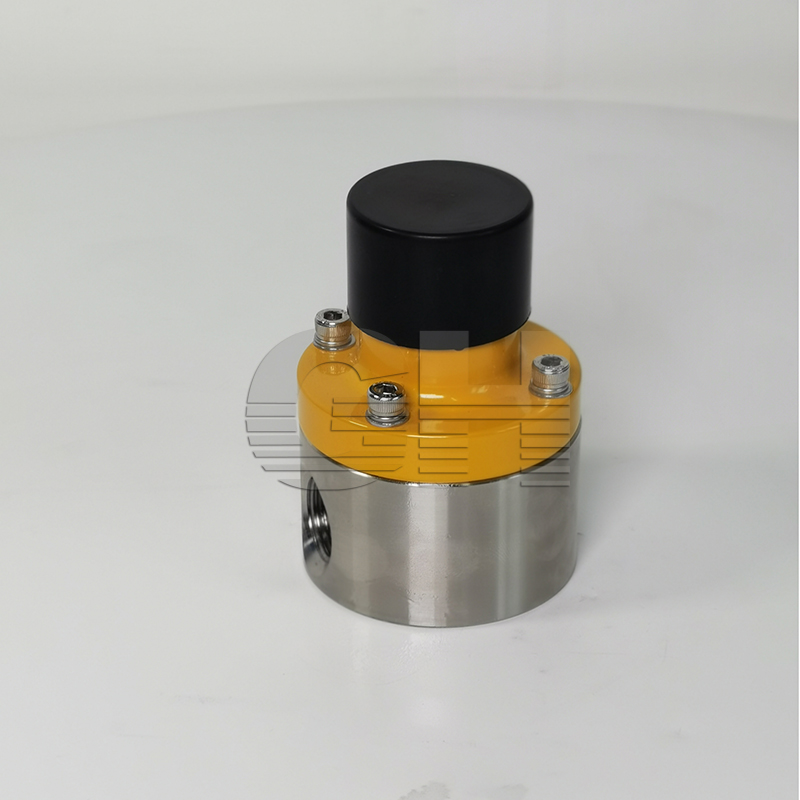

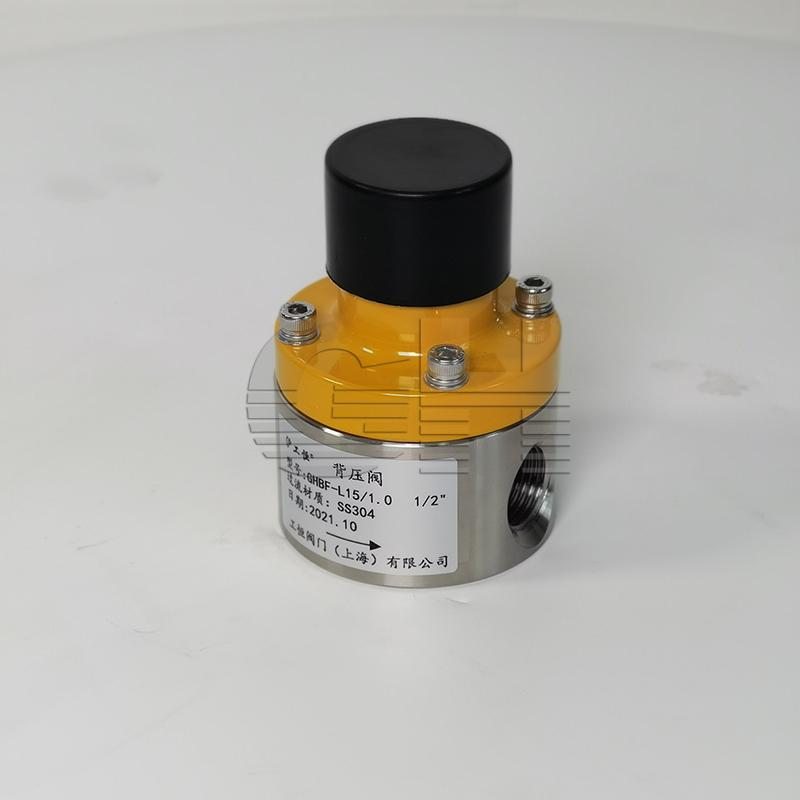

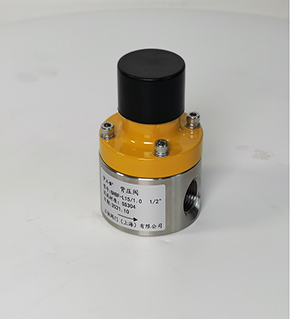

GHBF不锈钢背压阀内螺纹背压阀

日期：2022/01/04 浏览：

加工定制 :	是	品牌 :	沪工恒
型号 :	GHBF	连接形式 :	螺纹
材质 :	不锈钢	阀瓣开启高度 :	微启式安全阀
结构形式 :	弹簧式	公称通径 :	6-100
适用介质 :	蒸汽	标准 :	国标
流动方向 :	单向	零部件及配件 :	阀体
形态 :	隔膜式	压力环境 :	常压
类型(通道位置) :	二通式	阀体构造 :	不封闭式

产品详情
Product details

不锈钢背压阀简介：
背压阀：用于防止液体在重力作用下自流或虹吸现象，此时背压阀能消减由于虹吸产生的流量及压力的波动。

不锈钢背压阀设计特点：
弹簧膜片式结构，压力可调（调压范围见参数表）
接触介质部分只有下阀体和膜片，下阀体和膜片密封处加工有密封筋，密封效果好，灵敏度高
常规膜片采用EPDM衬四氟形式，做夹布加工，密封效果好，使用寿命高；纯四氟膜片耐温高、耐腐蚀性强

不锈钢背压阀适用范围：
化工、水处理、实验室
腐蚀性液体、普通气体
进口不锈钢背压阀特性参数:
可调节压力0-0.3MPa，0-1.0MPa（详见参数表）
安全测试压力：1.5 倍的zui大输入压力
适用温度:普通膜片-5℃至+80℃)；四氟膜片：-5℃至+80℃)

不锈钢背压阀材质:
下阀体材质：PVC、SS304、SS316L、PTFE、PVDF、PP、碳钢等（可按要求定做）
膜片材质：EPDM衬四氟（复合膜片）、PTFE（聚四氟乙烯）
上阀体材质：PVC、碳钢（镀镍处理、发黑处理）、304不锈钢、316L不锈钢
工业管道上的背压阀*选用？

不锈钢背压阀一般有两种用途：
1、背压阀用于防止液体在重力作用下自流(或虹吸)，这时候一般选用大于液体自身压力即可，如防止液位为2米药箱中的液体自流,可选用压力大于0.02MPa的背压阀，一般选用0.1MPa即可。
2、背压阀用于稳定泵的流量，如某些泵的流量随压力变化较大，可在泵的出口处设置背压阀，使泵的输出流量稳定，这时一般选择背压阀的压力为泵的实际使用压力或略小于泵的使用压力。
管道上的单向阀用于防止液体回流，背压阀用于保持泵出口有一恒定压力。

购买背压阀时，请提供以下数据：
1、背压阀的口径
2、压力调节范围
3、需要*材质的（我公司生产的常规材质有：PVC，304不锈钢，316L不锈钢，如需要其他材质的请特殊说明）。
zui好能同时告知输送的介质、温度和流量。

不锈钢背压阀外形及安装尺寸：

规格型号	材质	公称通径（mm）	设定压力（MPa）	尺寸		连接尺寸
规格型号	材质	公称通径（mm）	设定压力（MPa）	D（mm）	H（mm）	连接尺寸
GBF-S6/2.5	SUS304/316L	6	0.1-2.5	64.7	90	Rc1/8”
GBF-S8/2.5	SUS304/316L	8	0.1-2.5	64.7	90	Rc1/4”
GBF-S10/2.5	SUS304/316L	10	0.1-2.5	64.7	90	Rc3/8”
GBF-S15/2.5	SUS304/316L	15	0.1-2.5	64.7	92	Rc1/2”
GBF-S20/2.5-N	SUS304/316L	20	0.1-2.5	64.7(小阀体，适合250L/h以内的泵)	102	Rc3/4”
GBF-S20/2.5	SUS304/316L	20	0.1-2.5	86.8	130	Rc3/4”
GBF-S25/2.5	SUS304/316L	25	0.1-2.5	86.8	130	Rc1”
GBF-S32/2.5	SUS304/316L	32	0.1-2.5	117.6	169	Rc1 1/4”
GBF-S40/2.5-N	SUS304/316L	40	0.1-2.5	117.6	169	Rc1 1/2
GBF-S40/2.5	SUS304/316L	40	0.1-2.5	136.6	240	Rc1 1/2
GBF-S50/2.5	SUS304/316L	50	0.1-2.5	167	270	Rc2”
GBF-S65/2.5	SUS304/316L	65	0.1-2.5	177	400	Rc2 1/2”
GBF-S80/2.5	SUS304/316L	80	0.1-2.5	227	410	3”法兰式
GBF-S100/2.5	SUS304/316L	100	0.1-2.5	240	440	4”法兰式
